上回書說到以電氣工程師的眼光看G20晚會——照明篇，現在說說安全篇，也就是電擊防護問題。

電氣專家微信群里都在為演員捏把汗，在水中跳舞，可不是好玩的！要知道，這次晚會為實景演出，燈光、噴泉擔當比較重要的角色。

A 水下用電設備的特點

先說噴泉，它是將水經過一定壓力通過噴頭噴灑出來具有特定形狀的組合體。無論音樂噴泉，還是程控噴泉，亦或激光水幕電影都離不開噴泉水泵，由噴泉泵提供壓力將水噴到一定高度，噴水高度越高，水泵電動機功率越大。電動機功率一般從0.55kW~7.5kW不等，噴水高度高達80m。有的大型噴泉泵功率達數十千瓦，噴水高度過百米。

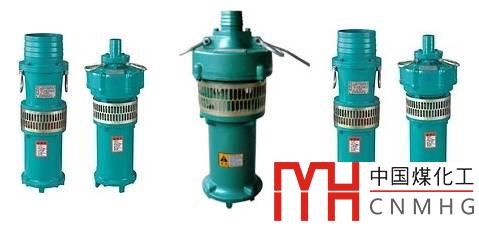

圖1 噴泉泵

要命的是，噴泉泵一般浸在水中，AC380V三相四線50Hz的電動機盡管防護等級高達IP68，但畢竟水中有較高電壓的電氣設備，稍有不慎會有悲劇發生（參見圖2）。

水下燈也有類似情況，盡管水下燈應該是12V的交流，但這么大面積的水域采用安全特低電壓系統（SELV），電壓降能否滿足要求，筆者不得而知！

B 噴水池觸電事故

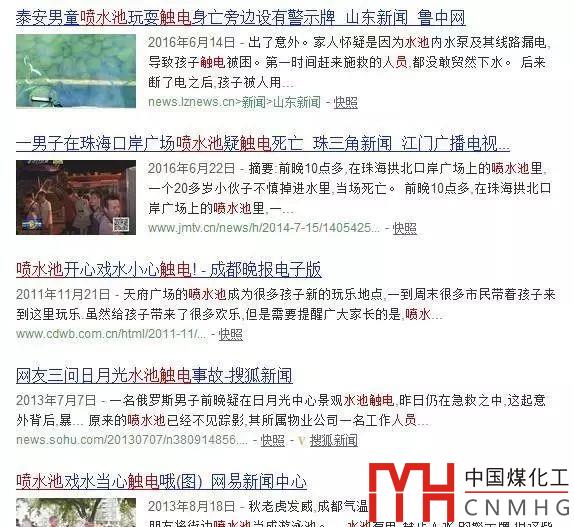

圖2 噴水池觸電事故觸目驚心

通過百度搜索，有近2萬條有關噴水池觸電事故，真是觸目驚心，教訓深刻！而G20晚會的偌大水面，有如此之多的水下燈、噴泉泵，有這么多演員在水中表演，電氣專家們的擔憂是有道理的，大家特別關注G20晚會的電擊防護問題。

C 噴水池電擊防護的設計

根據國際標準（IEC60364-7-702：2010），有人進入的噴水池應按游泳池要求設計，總結我國和國際標準，其要點如下：

1 輔助等電位聯結，應將0、1及2區內下列所有外界可導電部分及外露可導電部分，用保護導體連接起來，并經過總接地端子與接地網相連：

1）水池構筑物的所有金屬部件（包括水池外框，石砌擋墻和跳水臺中的鋼筋）；

2）所有成型外框；

3）固定在水池構筑物上或水池內的所有金屬配件；

4）與池水循環系統有關的電氣設備的金屬配件，包括水泵電動機；

5）水下照明燈具的外殼、爬梯、扶手、給水口、排水口及變壓器外殼等；

6）采用永久性間隔將其與水池區域隔離的所有固定的金屬部件；

7）采用永久性間隔將其與水池區域隔離的金屬管道和金屬管道系統等。

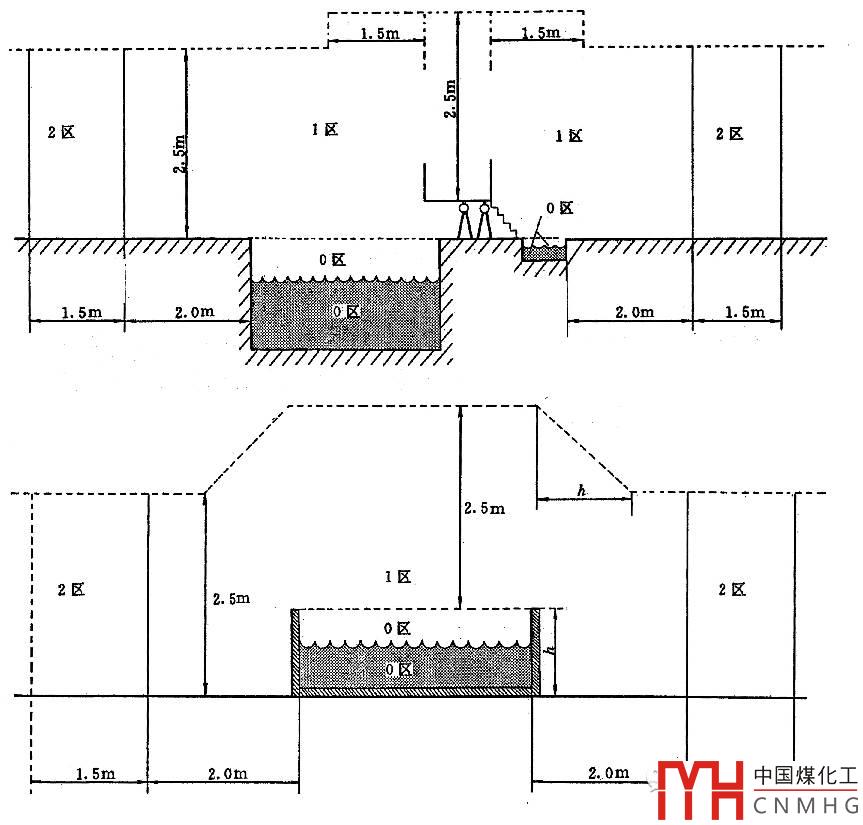

圖3 分區

2 在0區內，只允許用標稱電壓不超過12V的安全特低電壓供電，其安全電源應設在2區以外的地方。

——這也是大家極想知道的噴泉泵的額定電壓是多少？

3 在使用安全特低電壓的地方，不論其標稱電壓如何，應采取下列措施實現直接接觸防護：

1）防護等級至少是IP2X的遮欄或外護物；

2）能耐受500V試驗電壓歷時1min的絕緣。

4 不允許采取阻擋物及置于伸臂范圍以外的直接接觸防護措施；也不允許采用非導電場所及不接地的局部等電位聯結的間接接觸防護措施。

第3、4是規范用語，為了安全！

5 在各區內所選用的電氣設備，必須具有以下防護等級：

1）在0區內:IPX8；——額定電壓和IP等級都要滿足

2）在1區內:IPX5；

3）在2區內：IPX4，室外游泳池時。

6 在0、1及2區內宜選用加強絕緣的銅芯電線或電纜。

7 在0及1區內，不允許非本區的配電線路通過；也不允許在該區內裝設接線盒。

8 開關、控制設備及其他電氣器具的裝設，應符合下列要求：

1）在0及1區內，不應裝設開關設備或控制設備及電源插座。

2）在2區內如裝設插座其供電應符合下列要求：

——由隔離變壓器供電。

——由安全特低電壓供電。

——由剩余電流動作保護器保護的線路供電，其額定動作電流值不應大于30mA。

3）在0區內，只有采用標稱電壓不超過12V的安全特低電壓供電時，才可能裝設用電器具及照明器(如水下照明器、泵等)。

4）在1區內，用電器具必須由安全特低電壓供電或采用II級結構的用電器具。

5）在2區內，用電器具應符合下列要求：

——II類。

——Ⅰ類，并采取剩余電流動作保護措施，其額定動作電流值不應超過30mA。

——采用隔離變壓器供電。

9 水下照明燈具的安裝位置，應保證從燈具的上部邊緣至正常水面不低于0.5m。面朝上的玻璃應有足夠的防護，以防人體接觸。

10對于浸在水中才能安全工作的燈具，應采取低水位斷電措施。

大家看了標準的要求后應該明白了，水下用電設備的標稱電壓不超過12V的安全特低電壓供電，不知實際工程如何實施的？

（封面截屏自搜狐視頻）
