超高層建筑物的接地（一）

我非常不愿意涉及到接地問題，因?yàn)檫@個懸而未決的問題越搞越亂，設計人員更是云里霧里，只好照葫蘆畫瓢。但是，工程還要建設，接地自然還要設計。下面談?wù)勎也辉干婕暗某邔咏ㄖ冸娝慕拥貑栴}。

1、變電所的位置

超高層建筑中的變電所一般位于地下室和樓上的設備層或避難層，根據《民用建筑電氣設計規范》第12.2.2條第1款規定，在TN系統中，配電變壓器中性點直接接地。所有電氣設備的外露可導電部分，應采用保護導體（PE）或保護接地中性導體（PEN）與配電變壓器中性點相連接。

很顯然，地下室的變電所變壓器中性點直接接地比較方便，接地線路徑較短，容易滿足規范的要求。

樓上變電所變壓器中性點接地距離相對較長，通常變電所的變配電裝置外殼就近接地，與本層樓板鋼筋、柱子內鋼筋相連。這種連接實質上是等電位聯接，由于設備外殼與PE線相連，某種意義上講也可以認為是保護接地。這樣保護地與工作地不是一個地，存在零地電壓，其值大小與中性點接地長度、導體材質和規格等有關。因此，這種接地方式存在一定的問題。

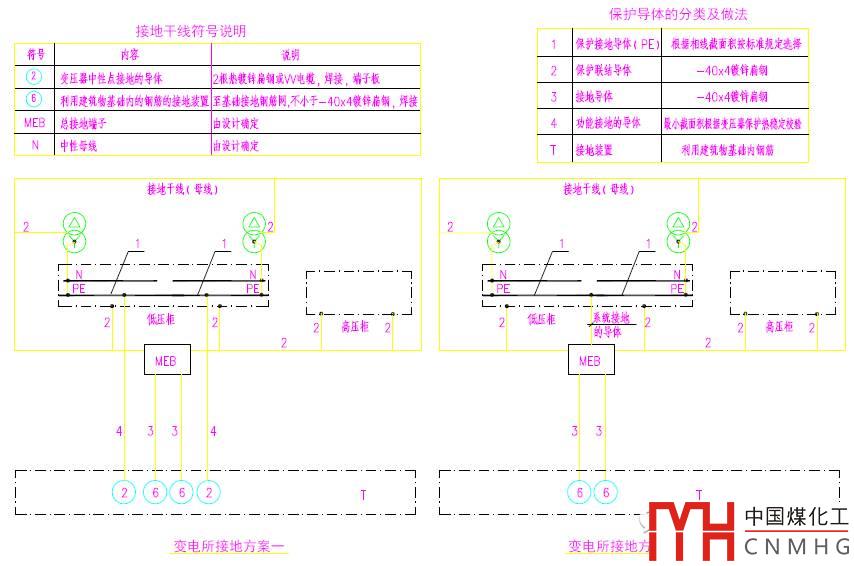

2、接地方案

方案一是變壓器中性點直接接地，適用于變電所位于地下室或低樓層情況，此時接地線長度較短，這是我們傳統的做法，不用做過多的說明。

方案二是變電所位于高樓層情況，變壓器中性點工作接地、保護地、等電位聯接等都連到本樓層的MEB上，可以想象這個區域的公共接地就是這個MEB，然后將MEB用導體連接到基礎接地裝置，這樣就解決了方案一中存在的問題。

3、結論

方案一適用于低樓層的變電所，方案二適用于高樓層的變電所。
