壓力容器設計，經常會遇到一些比較模糊的問題，比如下面這個問題：

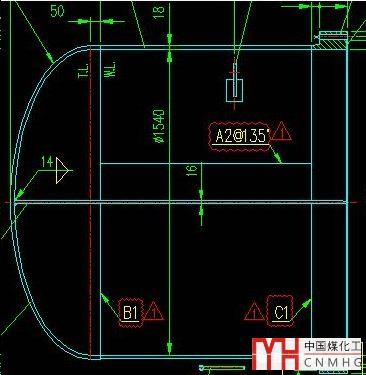

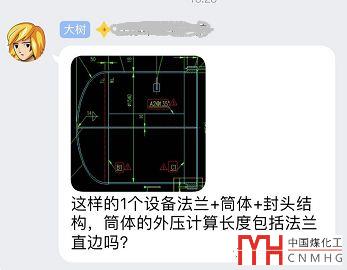

 筒體外壓計算長度要包括法蘭直邊嗎？

回答：一般來說，規范中并未特別說明，在GB150.3中未提到是否要含法蘭直邊。但是憑著直覺來說，法蘭應該是可以作為支撐線的，所以外壓計算長度到法蘭應該是沒有問題的。

那么究竟應該算法蘭長度算到多少呢？是否含直邊呢？

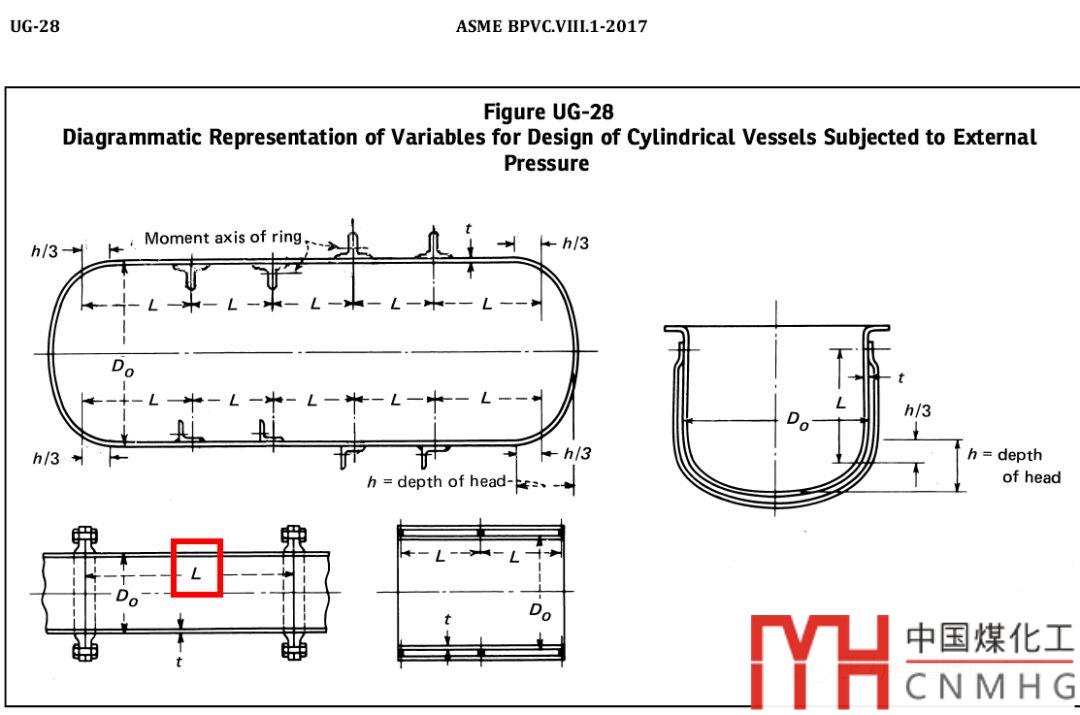

如果要找確切出處，那么ASME VIII I-2017的圖UG-28可以做為依據。

不僅僅包含直邊段，而且長度還應到密封面。

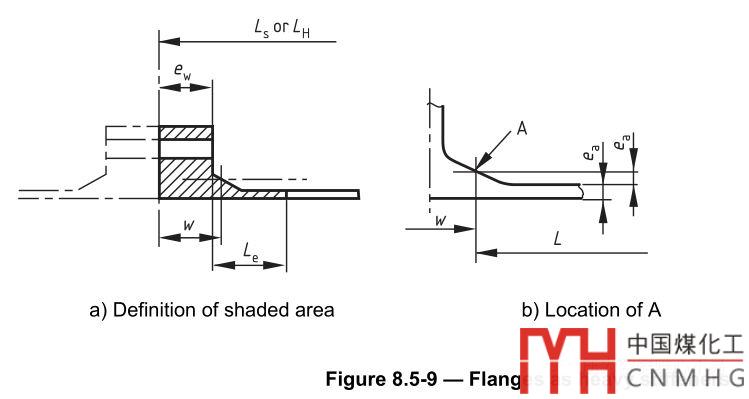

當然這不是唯一的講法蘭如何當加強圈的方法。在EN 13445中，將方法描述的更繪聲繪色：

外壓計算長度到延伸的假想點A。很明顯是到了法蘭的斜錐上了。

那么如果按照國標設計，應該取多少呢？

因?yàn)楹芏鄷r(shí)候，計算長度到臨界點，面臨的是否要加厚2mm的問題。

我個人建議是：計算長度按照ASME的取法，到法蘭密封面。

原因是：

國標和ASME的筒體計算基本方法一樣，評定方法一樣，安全系數都為3 。

而EN的計算筒體，一般比GB和ASME的都要偏冒進。

舉個例子：

原先項目上，需要承受5MPa外壓,相同的工況，按照EN計算的Φ89*4的換熱管，按照GB和ASME計算都要Φ89*7.5的換熱管。

所以EN的方法，看看就好，不是一套路的，不用參考。

現在問題又來了，殼程筒體外壓計算長度如何考慮，是否包含管板厚度？

各位心里應該有答案了吧。
