萬科大梅沙太陽能光伏系統

李炳華、董青、朱永斌、鄒正達等

1、LEED評估體系

隨著人類日益增長的資源消耗需求，能源緊缺和環境污染成為擺在人類面前迫切需要解決的問題。早在上世紀七十年代，世界能源危機已經使發達國家開始認識到節能環保的重要性，逐步興起綠色建筑運動。1993年，綠色建筑重要組織——美國綠色建筑協會正式宣布成立，其最重要的一項工作就是建立并推行了《綠色建筑評估體系》（Leadershipin Energy & Environmental Design Building Rating System），簡稱LEED。

本工程在2006年開始設計，當時的LEED標準有效版本為2.2版。該版本LEED評估體系根據評估對象的不同分為6個不同的認證體系——LEED-NC(針對新建建筑)、LEED-EB(針對既有建筑) 、LEED-CI(針對商業裝修)、LEED-CS(針對建筑結構)、LEED-H(針對住宅)和LEED-ND(針對社區開發)。筆者參與的項目屬于新建建筑，適用LEED-NC2.2標準。本案例介紹中除有特殊說明外，均指NC2.2標準。2009年，美國發布了LEED V3.0版本，評價方法、范圍又有新的拓展和完善。

LEED評估體系主要用于評估建筑在其全生命周期中的環境性能表現，從可持續建筑場址、節約水資源、建筑節能與大氣、資源與材料、室內空氣質量、設計與創新六個方面、65項內容對建筑進行綜合考察，評判其對環境的影響，并根據每個方面的指標進行評估和打分。65項評估內容中，有7項為必需項，其他58項為得分項，滿分共計69分。其中除能效優化（EA C1）得分為1~10分、現場再生能源得分為1~3分以外，其他項每項得分均為1分。

LEED認證根據得分不同共分為4個認證級別，即認證級（26-32分）、銀級（33-38分）、金級（39-51分）、鉑金級（52-69分）。

到目前為止，此評估體系已成為世界范圍內各類建筑環保評估、綠色建筑評估以及建筑可持續性評估標準中最完善、最有影響力的評估標準，是世界各國建立各自建筑綠色及可持續性評估標準的范本。隨著我國經濟發展和科技水平的逐步提高，此評估體系也被引入到國內的建設項目中，并且已有一些示范性項目成功通過了LEED認證評估。2003年，北京奧運工程采用了《綠色奧運建筑評價體系》，這是我國第一部系統、完整、易于操作的綠色建筑評價綱領性技術文件。2006年，我國頒布執行了國家標準GB/T50378-2006《綠色建筑評價標準》，標志著我國綠色建筑建設進入新的階段。2008年8月1日國務院正式頒布了530號令，宣布《民用建筑節能條例》2008年10月1日施行。可見綠色建筑的建設將逐步成為未來建筑的發展趨勢，將得到進一步的推廣和應用。

下文介紹的節能環保型建筑——大梅沙萬科中心，已于2010年獲得美國綠色建筑協會的LEED綠色建筑評估系統中的最高認證——鉑金級。

圖 1 大梅沙萬科中心榮獲LEED白金獎

2、萬科大梅沙工程簡介

為達到美國綠色建筑協會LEED綠色建筑評估系統中EA C2(現場可再生能源)條文中的要求，即可再生能源的利用比例達到建筑年能耗的12.5％，在萬科總部的設計中將利用太陽能這種可再生能源。大梅沙一萬科中心位于廣東省深圳市鹽田區大梅沙海濱旅游度假區，用地面積6.17萬m²，總建筑面積約12萬m²，分為四個部分，其中萬科總部部分為1.5萬m²左右，設計中直接將太陽能發電與總部部分的專用用電變壓器低壓母線并網。

目前公共建筑利用太陽能資源的方式主要有兩種，即太陽能熱水和太陽能光伏發電。考慮到萬科總部是一棟以辦公功能為主的建筑，熱水需求量不大，因此在萬科總部的設計中將通過太陽能光伏發電方式利用太陽能資源。采用太陽能光伏并網發電系統將為萬科中心總部部分提供年能耗的12.5％以上的綠色電力。

3、萬科中心太陽能光伏發電系統設計

3.1 地理分析

深圳地理位置位于東經114.1°，北緯22.50。氣象資料表明，深圳平均氣溫為春季19.0 ℃、夏季26.7℃、秋季17.7℃和冬季14.4℃。

風速情況：9月至次年2月多吹東北偏北風， 3~6月以東南偏東風為主，7月以西南風為主；年平均風速為2.7 m／s，6～9月為2.1~2.4 m／s。其他月份在3 m／s左右；年平均大風日數為7天， 7~9月大風天氣稍多，5~10月臺風登陸或影響本地的機會較多，其中以7~9月較頻繁。

日照情況：年水平面太陽輻射總量約5225 MJ／m²；年平均日照小時數為1 933.8 h，日平均日照時數為5.30 h，每平米水平面太陽能輻射能量為1 451 kW·h／m²a。在我國，每平米水平面太陽輻射能量在1 200~1700 kW·h／m²a屬于可利用區與較豐富區。根據以上年平均日小時數和日平均日照小時數等數據，不難發現深圳市太陽能等級較好，自然條件優越。

3.2 萬科總部并網發電系統設計方案

3.2.1 萬科總部并網發電系統的組成

萬科總部并網發電系統原理框圖參見圖3。該光伏并網發電系統主要由以下幾部分組成：①光伏陣列：包括太陽電池組件、支架混凝土結構、接線箱及電線電纜等。②直流一交流逆變?cè)O(shè)備：主要包括光伏并網逆變器、直流屏、配電柜及輸入輸出等。③控制檢測系統：包括系統控制裝置、數據采集系統、數據交換設備、參數顯示和監控設備等。④附屬設施：防雷及接地保護裝置、預埋電纜管道及電能計量?jī)x器等，其中最影響光伏系統發電量的就是光伏組件以及逆變器的效率。

3.2.2 太陽電池組件性能比較

當時市場上主要使用的太陽電池有單晶硅電池、多晶硅電池和非晶硅電池三大類。不同種類的太陽電池的轉化效率各有差別，表1所示為中國能源研究會和國家節能投資公司共同發布的《我國新能源與可再生能源的產業化發展研究》中太陽能光伏發電報告中的有關各種太陽電池光電轉換效率的對比。

表1 太陽電池光電效率對比(2008年時）

由于萬科中心總部部分屋頂空間有停機坪，可利用面積有限，同時兼顧建筑的美觀性考慮，因此選擇一種高轉換效率的太陽電池以有效減小屋頂電池板的安裝面積，成為電池選擇時主要考慮的一個問題。

從表中不難發現，相同面積的不同種類太陽電池中單晶硅電池的光電轉換效率最高，同時由于單晶硅太陽電池技術目前已經較為成熟，商用化歷史最長，因此初步確定采用單晶硅太陽電池作為萬科總部太陽能并網發電系統要選擇的太陽電池。

由于傳統的單晶硅太陽電池技術雖然在穩定的強光下效率較高，但弱光性能相對較差。針對這種缺點，近年來在傳統N型單晶硅太陽電池的基礎上研發出來一種稱為異質結電池的新型太陽電池，所謂異質結結構就是在P型氫化非晶硅和N型氫化非晶硅與N型硅襯底之間增加一層非摻雜(本征)氫化非晶硅薄膜，采取該工藝措施后，改變了PN結的性能。它兼有單晶硅電池在強光下效率穩定性的優點，又有薄膜電池在弱光下性能好的特點，光電轉換效率可提高到16％以上，其結構示意圖如圖2所示。

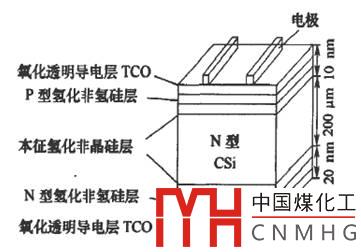

圖2 異質結太陽電池結構示意圖

電池組件主要參數為：①輸出峰值功率為210 Wp。②峰值電壓為41.3 V。③峰值電流為5.09 A。④開路電壓50.9 V。⑤短路電流5.57 A。

太陽電池方陣的主要技術要求：①采用高效率異質結電池片，轉換效率不小于16％。②使用壽命不小于25年，衰減小。③采用無螺釘緊固鋁合金邊框，便于安裝，抗機械強度高。④采用高透光率鋼化玻璃封裝，透光率和機械強度高。⑤采用密封防水的多功能接線盒。⑥太陽電池組支架采用混凝土標樁、槽鋼底框及角鋼支架。⑦深圳地區的緯度為22°，根據本工程太陽電池組件順著建筑形式的布置，最佳的安裝傾角范圍應為15°~25°之間。

3.2.3 并網逆變器的主要形式和選擇

逆變器是太陽能光伏發電系統的重要電力電子設備，其主要功能是把來自太陽電池方陣輸出的直流電轉換成與電網電力相同電壓和頻率的交流電，同時還具有極大限度地發揮太陽電池方陣性能和異?；蚬收蠒r(shí)的保護功能。

在本項目中，并網逆變器的主要性能要求遵循如下原則：

1)并網逆變器輸出電壓在電網公共連接點 (PCC)處的允許偏差應符合GB／T12325--2003《電能質量供電電壓允許偏差》[1]的規定，三相電壓的允許偏差為額定電壓的±7％，單相電壓的允許偏差為額定電壓的+7％、一10％。

2)并網逆變器輸出頻率允許偏差應符合GB／T15945--1995《電能質量電力系統頻率允許偏差》[2]的規定，即偏差值允許±0.5 Hz。

3)光伏并網逆變器額定輸出時應符合GB／T14549--1993《電能質量公用電網諧波》的規定，即電流總諧波畸變率限值為5％，各次諧波電流含有率限值為4％。

4)光伏并網逆變器的輸出大于其額定輸出的20％時，平均功率因數應不小于0.85(超前或滯后)。

5)光伏系統(僅對三相輸出)的運行不應引起由GB／T15543--1995《電能質量三相電壓允許不平衡度》[3]規定的電網三相電壓允許不平衡度，即電網公共連接點(PCC)處的三相電壓不平衡度允許值為2％，短時不得超過4％。

6)在正?；蚍钦Ｇ闆r下，光伏系統逆變器輸出的向電網饋送的直流電流分量不應超過其交流額定值的1％。

7)保護設置為過／欠電壓保護、過／欠頻率保護及孤島效應保護。孤島效應保護即在光伏并網狀態下電網停電時系統自動停止運行。光伏系統對電網還應設置短路保護；對不可逆流并網光伏發電系統還應設置逆向功率保護。逆功率電流綜合檢測保護控制器是用來檢測太陽能光伏發電系統并網點所連接的變壓器低壓側總出線的總輸出電流及其方向，根據設定電流方向與大小進行閉環檢測，并給出相應的輸出信號控制執行機構動作。太陽能光伏發電系統開始投入運行的電流設定為A值，當檢測到變壓器二次側總輸出電流大于設定值A時，光伏發電開始逐個回路投入并網運行，通過閉環檢測控制，直到變壓器二次側總輸出電流小于A值停止投入；切斷光伏發電系統并網運行的電流設定為B值，當檢測到變壓器二次側總輸出電流小于B值時，開始逐個回路切斷光伏并網運行，直到滿足條件為止。

8)具備電網故障自診斷功能，系統故障自診斷功能。

并網逆變器主要分為集中式并網逆變器和分散式并網逆變器，集中式并網逆變器一般設置在主體建筑內空間單獨設置，而分散式并網逆變器一般是結合太陽電池板設置。

決定逆變器形式的一個主要因素是電纜長度，因?yàn)殡娎|長度直接關系到直流部分的線路損耗。通常在進行太陽能并網發電系統設計時，需要將直流部分的線路損耗控制在3％一4％以內。并且從太陽電池到接線箱再到逆變器以及從逆變器到并網交流配電柜的電力電纜應盡可能保持在最短距離，以減小線路的壓降損失，提高系統的輸出能量，減小電纜尺寸以降低成本，同時應盡量減輕屋頂負荷并增加其靈活性。

由于在萬科總部的太陽電池組件傾斜放置，其下面有可供逆變器擺放的空間，同時結合萬科總部屋面形式與太陽電池板數量綜合考慮，在本項目中采用分散式并網逆變器，逆變器設置在光伏陣列附近，最大化減小線路的直流損耗，以避免直流大電纜長距離的傳輸。最終根據組件在屋頂?shù)呐帕羞x擇了15臺SMC8000TL光伏并網逆變器和18臺SMC6000A光伏并網逆變器。兩種逆變器的效率均達到98％。

3.2.4 萬科總部并網發電系統的發電量估算

太陽能光伏發電系統一般需要根據專門的計算分析軟件(如PVSYST等)進行模擬計算其年發電量，比較復雜，一般可以采用估算方法。考慮η=光伏組件效率×逆變器效率×（1-直流線損率）×其它效率=16.7%×98%×（1-1%）×80%=12.96%，計入電纜接頭接觸電阻等其他因素的影響，線路總損耗在本工程中不超過1％，其他效率包括交流配電損耗、灰塵對太陽電池轉換效率的影響等，則Q= (1 200×1.58×0.798)×1451×12.96％kW·h=196.01×1451 kW·h=284520.5kW·h。

3.2.5 萬科總部并網發電系統的屋頂布置及系統示意圖

通過上述分析和比較，根據建筑物屋頂?shù)男螤?，并綜合考慮并網系統中各部分子系統的設計，構建萬科總部并網發電系統的形式。

太陽能光伏發電由三個大單元組成，區域一采用10串36并的方式連接，區域二采用60串18并的方式連接，區域三采用11串60并的方式連接，共需太陽電池板1200塊，總功率為1200 × 210 W=252000 W。

3.2.6 系統防雷及接地保護設置

光伏并網發電系統防雷設計根據SJ／T11127—1997《光伏(PV)發電系統過電壓保護一導則》進行設計，且必須遵循如下原則：

1)防直擊雷：屋頂防雷保護的面積應足夠大，全部電池陣列均在防雷保護的范圍內，防雷設施不得遮擋光伏方陣。

2)防感應雷：電纜埋地敷設，系統直流側和交流側都設浪涌保護。

3)接地：系統組件均須可靠接地。

4)電池方陣及支架所有金屬構件均需與建筑物的防雷接地裝置作可靠電氣連接，并在電源線路引入處設浪涌保護器。

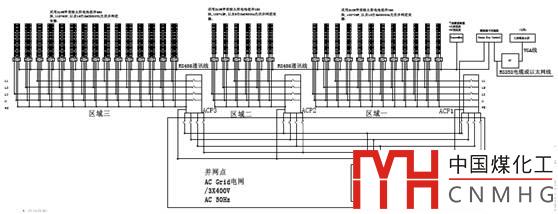

圖3 太陽能光伏系統系統圖

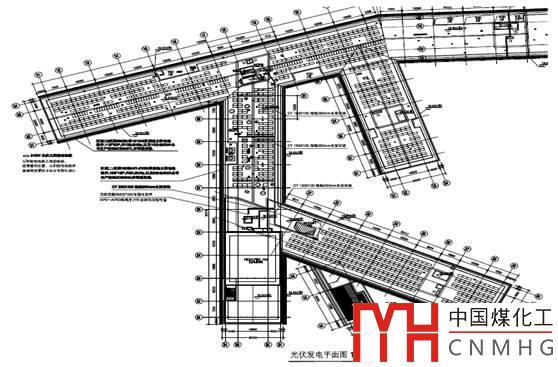

圖4 太陽能電池板布置圖

4、結束語

本項目從2006年開始設計，當時設計規范、標準與現在有所不同。但設計、研究思路可以借鑒，有些經驗和教訓可以總結。

注：

[1] 當年設計采用2003版本的標準。

[2] 當年設計采用1995版本的標準。

[3] 當年設計采用1995版本的標準。
