“炳華話電氣”BHTalk攜手EEO舉辦的《超高層建筑電氣設計與研究》系列講座，今天是第三講，超高層建筑電氣的數據，這些數據有的是筆者參與過的項目，有的取自權威學術期刊上。實際運行數據采自權威機構。大數據時代，數據是資源，是寶庫，從中可以分析出許多有價值的結論。歡迎朋友們收看、閱讀！

上期回顧：

第一講，基本情況；

第二講，超高層建筑中的特殊負荷。

• 第一組數據是超高層建筑變壓器單位面積裝機容量，單位：VA/m2。共42座超高層建筑，經數據分析，這組數據符合正態分布。

  平均值：109.35VA/m2

  最小值：78VA/m2

  最大值：146.46VA/m2

• 第二組數據是超高層建筑實際運行的負荷情況，共有75棟超高層建筑，是每座超高層建筑一年內30min最大運行負荷。采用實際運行的年最大負荷密度和負荷線密度進行分析。

年最大負荷密度=該建筑年最大運行負荷/建筑面積，單位W/m2

年最大負荷線密度=該建筑年最大運行負荷/建筑高度，單位W/m

經計算：

年最大負荷密度平均值為40.31W/m2，最小值7.55W/m2，最大值234.14W/m2，最小值/平均值=0.187，最小值/最大值=0.032；

年最大負荷線密度平均值為33285.41W/m，最小值8480.74W/m，最大值327800.00W/m，最小值/平均值=0.255，最小值/最大值=0.026。

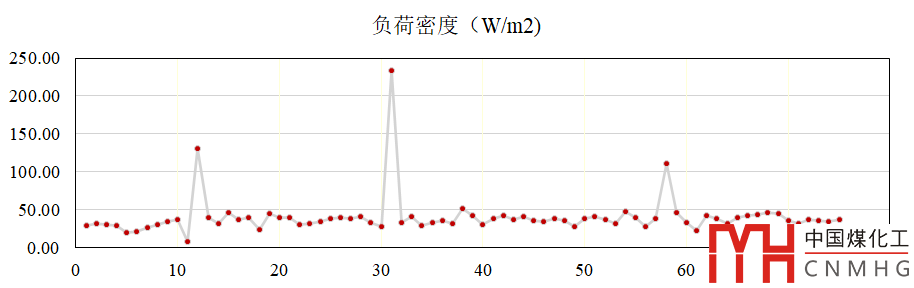

圖1 負荷密度

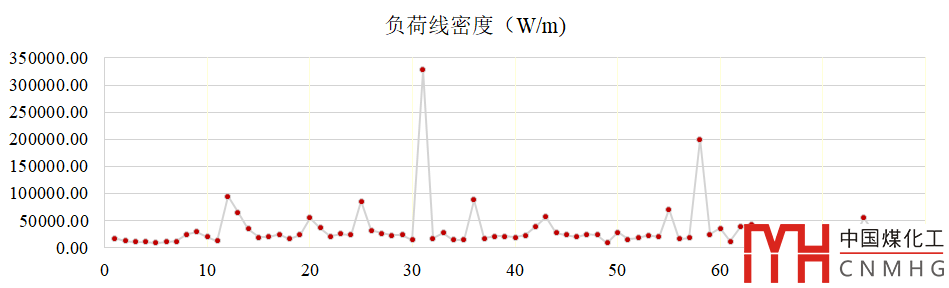

圖2 負荷線密度

顯然，線密度不適合超高層建筑電氣，因?yàn)槌邔咏ㄖ叵聦用娣e、裙房面積所占比重較大，而許多設備機房多在地下層，采用線密度誤差相對較大。

將上述兩組數據簡單小結和計算可知，實際運行平均值：40.31W/m2，變壓器安裝容量：109.35VA/m2。

參考計算：40.31/109.35=36.86%。

即：平均來講，按現有變壓器安裝容量，實際運行的變壓器負荷率偏低，還有一定的提升空間。

解決此問題：可以在現有的變壓器容量指標情況下，將富裕的容量為電動汽車充電設施系統供電，并利用充電設備的可控性，在電力系統低谷時為電動汽車充電，同時提高變壓器的負荷率。

結論：超高層建筑變壓器容量指標建議

超高層建筑變壓器容量指標與建筑功能、建筑面積、建筑高度、附屬功能等因素有關。一般在90～140VA/m2(住宅除外)。
