使用電子脫扣器的低壓電器有低壓斷路器和控制與保護電器CPS等。

【案例】先給出一個真實案例。

2008.6.26晚上，北京奧運會開幕前的調試階段，開閉幕式臨時箱變所帶某層控制室的斷路器因不明原因跳閘，負荷為300kVA的UPS。次日，工作人員到現場進行了仔細查看，并用搖表測量了絕緣電阻，一切都正常，沒發現短路現象。斷路器為某知名品牌產品，電子脫扣器，其整定為400A，實際負荷30A，N線電流和相線電流幾乎一樣。

以后，北京奧運會的國家體育場、國際會議中心IBC等場館發生多起電子脫扣器誤動作現象，造成用戶的投訴。所發現的問題都是出現在大容量的電子脫扣器工作在小電流情況下，工作電流均小于額定電流的20%以下。

【分析】圖1所示,這類電子脫扣器的原理框圖，電子脫扣器只有一個空心電流互感器，為電子脫扣器的保護、測量功能提供信號和電源，在大電流情況下，空心CT線性度好，精度高，電源穩定。但是在小電流時，誤差較大，效果不甚理想，其電源能量不足，出現誤動作在所難免。

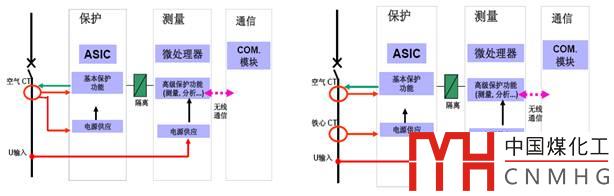

圖1 單CT電子脫扣器 圖2 雙CT電子脫扣器

圖2所示為雙CT電子脫扣器原理示意圖，空心CT負責信號采樣，在大電流情況下誤差很小，精度高。鐵芯CT為保護單元提供電源，測量單元的電源直接取自電壓信號，這樣就解決了圖1所示的一個空心CT在小電流時不能提供足夠電能和測量誤差大的弊病，可靠性得到提高。

采用直流供電也是提高電子脫扣器可靠性的有效措施之一，圖1中的鐵芯CT改為直流電源，由直流電源為保護單元提供電源。

因此，當?shù)蛪弘娖鞑捎秒娮用摽燮鲿r，應符合下列規定：

第一，400A及以上的電子脫扣器其實際工作電流不宜小于脫扣器額定電流的20%，且不應大于脫扣器的額定電流。

第二，400A及以上規格的電子脫扣器應選用雙電流互感器的產品，或電子脫扣器有可靠電源保障措施，或采用其它防止誤動作措施（如小電流時拒絕發出動作信號），并應在設計圖紙上說明。

第三，電子脫扣器應滿足EMC及環境要求。
