不簡單的導管應用
時間：2020-07-09
來源：炳華話電氣
瀏覽：
導管往往被忽略，其實并不簡單，如果選擇不當，會影響線路的質量，尤其管徑太小，會損壞線纜的絕緣或護套。因此，應合理選用。
1、導管的定義
GB/T2900.70-2008 《電工術語 電器附件》給出導管的定義，即封閉式布線系統中的一部分，其橫截面一般為圓形，供電氣裝置和通訊裝置里的絕緣導線和電纜之用，使之得以進出和更換。
2、導管的分類
導管的類型很多，民用建筑中常用的導管如下：
| 名稱 | 英文 | 定義 |
| 平導管 | plain conduit | 縱向截面的外部輪廓是平直的導管。 |
| 波紋導管 | corrugated conduit |
縱向截面的外部輪廓呈波紋的導管。 注：波紋導管可以是環狀波紋的，也可以是螺紋狀波紋的，還可以是波紋導管和平導管的組合。 |
| 剛性導管 | rigid conduit | 經過或不經過專門處理都不能彎曲，或者只有借助于機械裝置才能彎曲的導管。 |
| 可彎曲導管 | pliable conduit | 無需其他輔助設施，僅用手施加適當?shù)牧梢詮澢膶?dǎo)管。 |
| 柔性導管 | flexible conduit | 只需用手稍施力量便可彎曲，且預期整個使用壽命期間頻繁彎曲的導管。 |
| 絕緣導管 | insulating conduit | 僅由絕緣材料的導管，絕不含導電成分，無論以內部襯墊的形式或以外部金屬編織層或金屬護套的形式。 |
| 金屬導管 | metal conduit | 僅以金屬材料制成的導管。 |
| 非金屬導管 | non-metallicconduit | 以非金屬材料制成且無任何金屬元件的導管。 |
| 復合材料導管 | composite conduit | 由金屬和非金屬材料制成的導管。 |
3、穿導管的要求
《民用建筑電氣設計規范》JGJ 16-2008第8.3.3條規定， 穿導管的絕緣電線(兩根除外)，其總截面積(包括外護層)不應超過導管內截面積的40％。
上限值40%是電線總截面積與導管內截面積的比值，其目的：
1）滿足電線在通電以后的散熱要求；
2）滿足線路在施工或維修更換電線時，不損壞電線及其絕緣等要求決定。

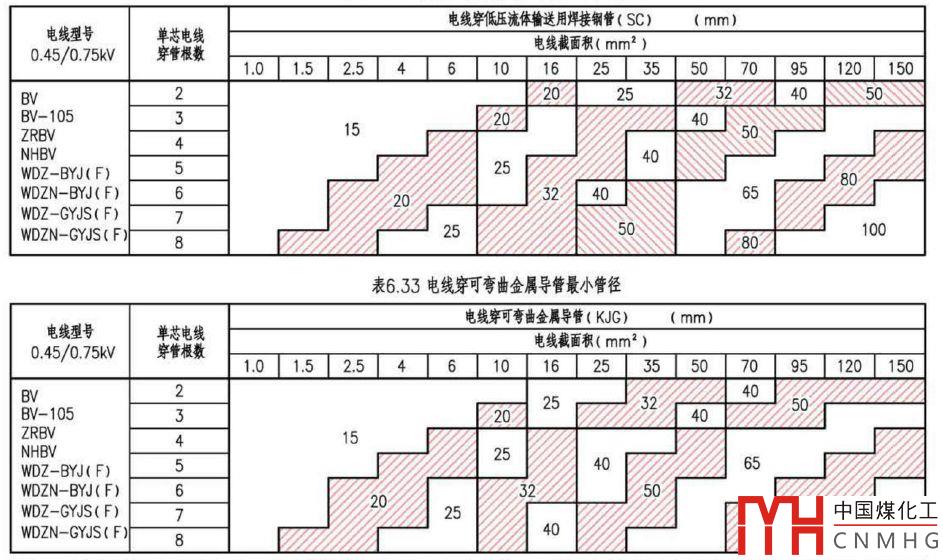

4、電線穿管選擇表
《建筑電氣常用數據》19DX101-1有詳細的電線穿管選擇表，供大家選擇。下面以焊接鋼管和可彎曲金屬管為例加以說明。
