這是低壓配電系統的基礎之一，也是建筑電氣最主要內容之一，有必要做些說明。

1、TN系統

電源系統有一點直接接地，負載設備的外露可導電部分通過保護導體連接到此接地點的系統。根據中性導體和保護導體的布置，TN系統的型式有以下三種：

a)TN-C系統：在整個系統中，中性導體和保護導體是合一的（PEN線）。

b)TN-C-S系統：系統中有一部分中性導體和保護導體是合一的（PEN線）。

c)TN-S系統：在整個系統中中性導體和保護導體是分開的。

注：

• 第一個字母T表示電源系統的一點直接接地；

• 第二個字母N表示設備的外露可導電部分與電源系統接地點直接電氣連接；

• 字母S表示中性導體和保護導體是分開的；

• 字母C表示中性導體和保護導體是合一的（PEN線）。

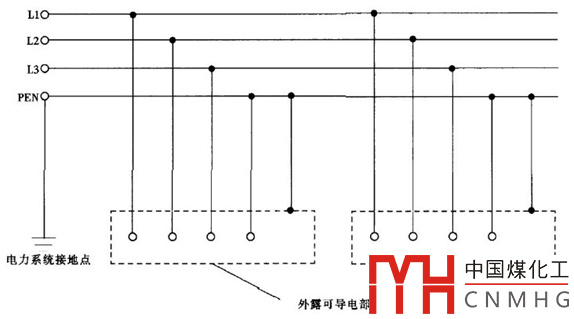

圖1　TN-C系統

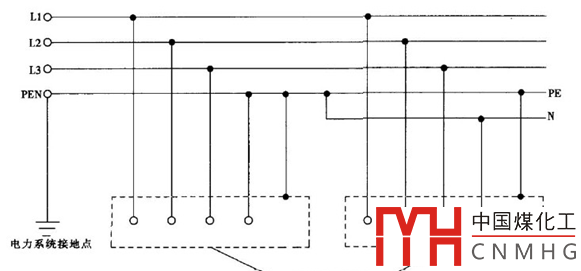

圖2　TN-C-S系統

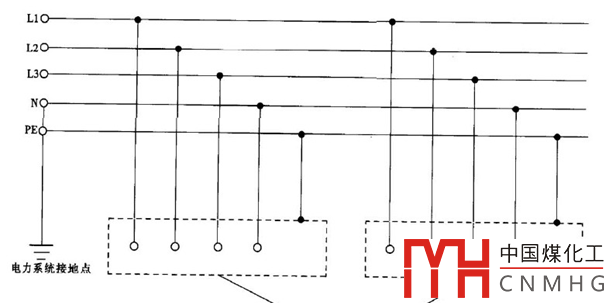

圖3　TN-S系統

2、TT系統

電源系統有一點直接接地，設備外露導電部分的接地與電源系統的接地電氣上無關的系統。

注：

• 第一個字母T表示電源系統的一點直接接地；

• 第二個字母T表示設備外露導電部分的接地與電源系統的接地電氣上無關。

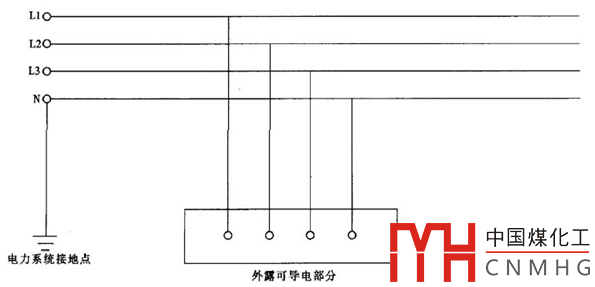

圖4　TT系統

3、IT系統

電源系統的帶電部分不接地或通過阻抗接地，電氣設備的外露可導電部分接地的系統。

注：第一個字母I表示電源系統所有帶電部分不接地或一點通過阻抗接地；

第二個字母T表示設備外露可導電部分的接地與電源系統的接地電氣上無關。

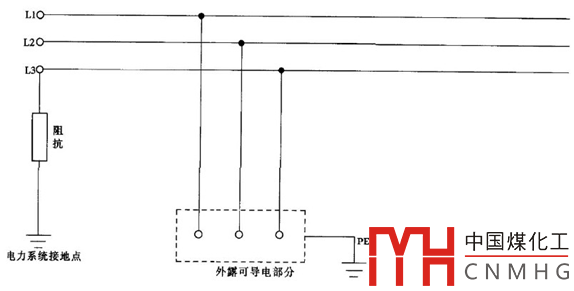

圖5　IT系統

由變壓器低壓母線可以同時引出TN-C、TN-S、TT系統。

• TN-C系統目前已經比較少用，如果采用的話，一般轉換為TN-C-S系統，如住宅小區，由變電所引出TN-C系統，至每棟樓處轉換成TN-C-S系統。

• TN-S系統適用于內部設有變電所的建筑物。設有變電所的建筑物設置TT系統比較麻煩，一般也不采用TT系統。

• TT系統適用于無等電位聯結的戶外場所，如農場、路燈、庭院燈、施工場地等場所。
