再說“多電源一點接地”的誤解

陳謙

0前言

“多電源一點接地”的話題每隔一段時間就要翻出來一次，最近業內有以下觀點：

a何為多電源？IEC圖中相線和N線是直接相連的，共同提供電能。

b我國不存在變壓器并列運行，所以IEC這條規定不適合我國國情。

c變壓器中性點應該直接接地。

1何為多電源？

早期IEC標準只討論TN系統的多電源一點接地，后來增加了TT系統，鑒于我國國情，以TN系統為例。

IEC標準在談?wù)摱嚯娫匆稽c(diǎn)接地的時候有一個前提。GB/T16895.10-2010/IEC 60364-4-44:2007低壓電氣裝置 第4-44部分：安全防護 電壓騷擾和電磁騷擾防護如下表述“TN系統多電源為裝置供電的情況下，由于電磁兼容的原因，各電源的星形點應采用絕緣導體集中在同一點相互連接”，見圖1。

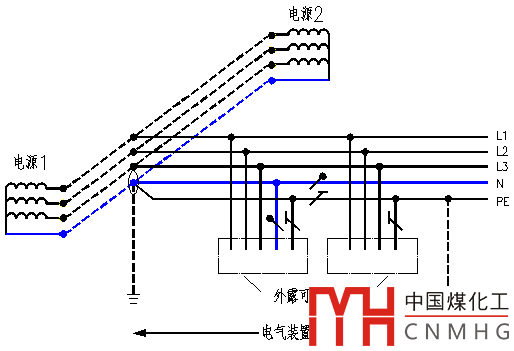

圖1多電源TN系統一點接地

注：圖1中干線和分支干線均未示出回路開關，引起了眾多的爭論和猜測，諸如：并列運行、分列運行。

顯然，前提是考慮電磁兼容，也就是雜散電流問題。雜散電流出現在哪里？N線！和相線、運行方式（并列運行或分列運行）并無直接關系。

我們把相線隱去，比較圖2和圖3可以發現，無論是正常工作的N線不平衡電流還是接地故障電流，按圖3的做法，N線都不會出現環流，不可能在大地、裝置外或建筑物鋼筋內出現雜散電流，也就避免了雜散電流造成電磁干擾的現象。

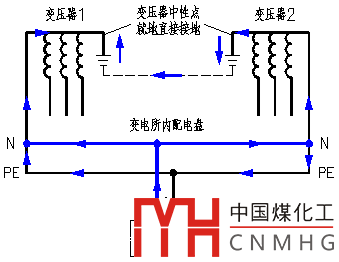

圖2 變壓器就近直接接地，N線電流示意圖

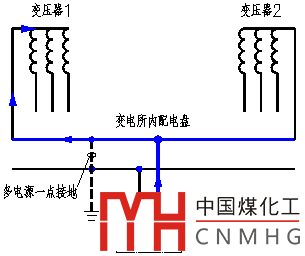

圖3 中性點一點接地，N線電流示意圖

2四極開關能阻止雜散電流嗎？

有人說，變壓器就近接地，采用四極開關也可以切斷N線雜散電流環路，沒必要一點接地。

那么我們看下面的情況：

1）兩個低壓主開關采用三極，母聯開關為四極。

當其中一臺變壓器故障檢修時，正常運行時N線依然會產生環流。

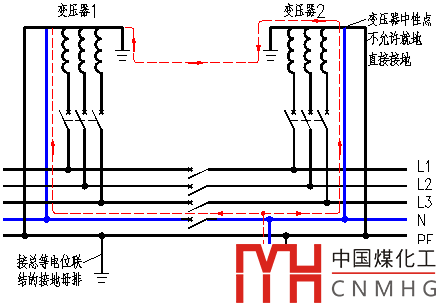

圖4 變壓器就近直接接地N線電流示意圖

2）低壓主開關和母聯開關均為四極。

發生接地故障的時候，故障電流形成了環路，對于接地故障阻抗的計算，保護跳閘的靈敏度校驗造成了不必要的麻煩，見圖5。

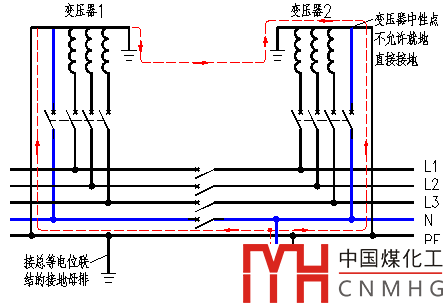

圖5 變壓器就近直接接地接地故障電流示意圖

關鍵是，一點接地接線簡單，安全可靠，造價低廉且避免了四極開關斷N的風險，有多利而無一害。

3結論

從簡單供電到安全供電，再到高質量供電，是發展的必然。

IEC標準在圖1中沒有示出回路開關，也許就是要告訴我們，要透過現象看本質，體會多電源一點接地的內涵。做好多電源一點接地應貫徹一下幾條：

a 兩臺及以上變壓器或發電機接線的系統均為多電源系統。

b 是否多電源系統與電源運行方式無關。

c 多電源中性點就近直接接地不能滿足電磁兼容性要求。

d 多電源系統在總配電屏內一點接地是首選推薦的做法。
