獨一無二的光世界
水立方是采光應用的典范，可以說是世界上獨一無二的。采用ETFE膜結構構成雙層氣枕，采光效果非常好，光線非常柔和。下面說說其中的奧妙：
1 ETFE氣枕圍護結構的組成
國家游泳中心4個立面和頂部均由雙層ETFE氣枕構成，內部還設有2道氣枕墻，將室內空間分隔為比賽大廳、熱身池大廳和戲水大廳等幾個主要的區域。

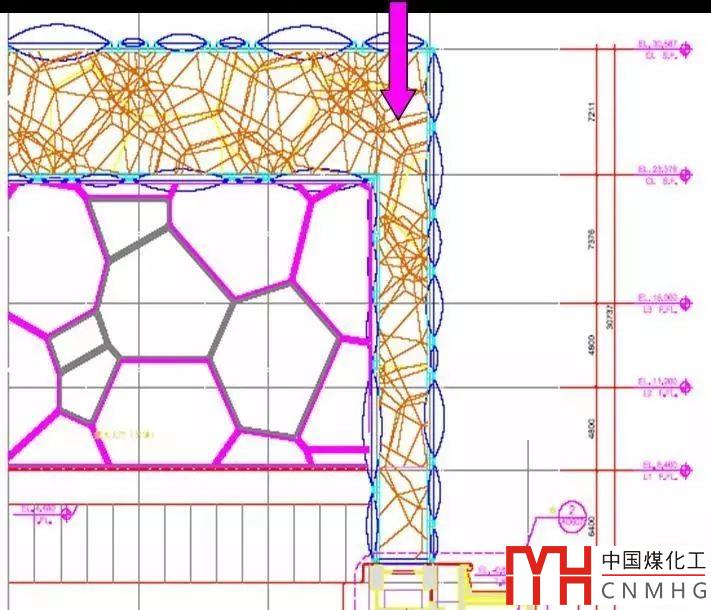

圖1 雙層膜結構構成空腔
2 ETFE氣枕圍護結構的光學特性
根據ETFE氣枕圍護結構的組成情況，其具有獨特的光學特性。經實驗研究，氣枕的光譜透射曲線如圖2所示。從圖中可見，鍍銀點和空白透明處的透射差異很大，但在將兩者加權平均后，其透射曲線與遠場透射曲線基本吻合。

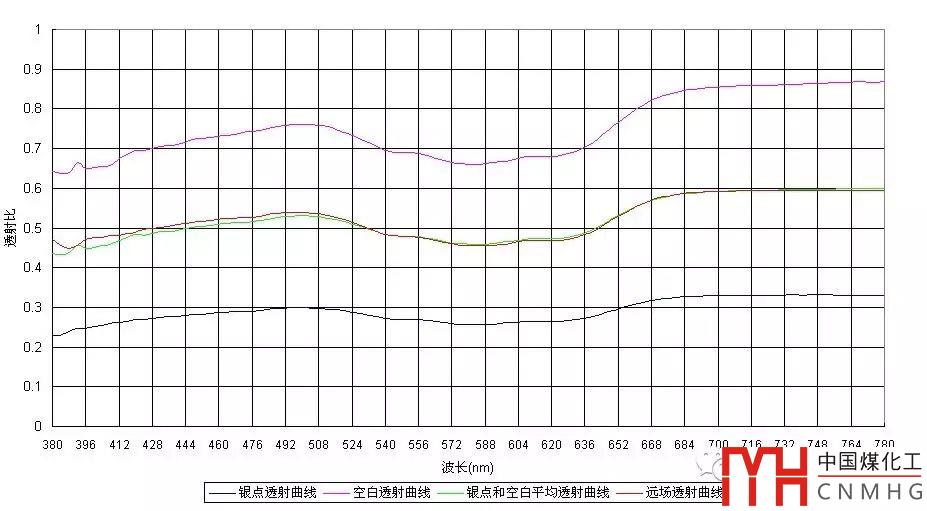

圖2 氣枕的光譜特性
3 “水立方”室內主要區域的理論采光系數
在上述計算結果基礎上，考慮到結構網架會產生嚴重的遮擋和氣枕污染的折減系數等主要因素，室內各主要區域的采光系數計算結果見表1。
表1 室內各空間采光系數計算結果
|
區域 |
計算區域 (m) |
計算高度* (m) |
網格間距 (m) |
采光系數（%） |
||
|
最大值 |
最小值 |
平均值 |
||||
|
比賽大廳 |
110×35 |
0.2 |
5×5 |
3.67 |
0.62 |
2.28 |
|
休閑池 |
140×45 |
0.2 |
5×5 |
4.31 |
0.00 |
2.13 |
|
南商業街 |
160×10 |
0.8 |
2.5×2.5 |
5.07 |
0.89 |
2.35 |
|
網球場 |
35×60 |
0.8 |
5×5 |
3.90 |
1.69 |
3.06 |
實測數據參見封面圖片。
