最近，有網友提出再講講低壓保護的選擇性問題。本信息有多篇文章，供大家參考：

• 專家揭秘保護電器的能量選擇性；

• 熔斷器與下級斷路器之間的保護選擇性配合；

• 熔斷器與上級斷路器之間的保護選擇性配合；

• 熔斷器之間的保護選擇性；

• 保護選擇性的類型；

• 一張圖看清楚保護選擇性；

• 斷路器區域選擇性聯鎖（ZSI）試驗報告；

• 現實中常被忽視的保護選擇性。

============================================

低壓保護的選擇性確實要經常講，實際工程中容易被忽視。本文分享筆者15年的一篇論文，最然規范、標準有所變化，但原理依然成立，具有一定的參考價值。

============================================

1 什么是保護選擇性

通常，低壓配電系統或中壓配電系統中都有多級配電，同時該系統中包含多級保護。不同級的保護裝置其保護范圍是不盡相同的。在10kV等中壓系統中，選擇性是繼電保護的主要原則之一，其系指系統故障時，應能有選擇地切斷故障元件，保證非故障元件正常工作，使停電范圍盡可能小。動作時限，是實現選擇性動作的有效方法，有定時限和反時限兩種。低壓系統中保護選擇性在IEC60947-1得以規定：系統中多級保護裝置的動作特性應相互配合，對于一定范圍內的過電流，只允許應該動作的保護裝置動作，而其它保護裝置不應動作。國標GB 2900.18對選擇性保護作相同的要求。因此，我們可以得出：

①保護選擇性的前提是發生過電流故障，過電流可以由過載產生，也可以由短路故障產生。

②應該動作的保護裝置應切除故障回路。通常由最接近故障點的保護裝置動作，當該保護裝置拒動作時，由上一級保護裝置切斷故障回路。不應越級跳閘。

③不該動作的保護裝置不應動作。

選擇性保護有兩個目的，一是及時切除故障回路；另一目的是減少事故面，提高供電的可靠性。

2 保護沒有選擇性會出現什么后果

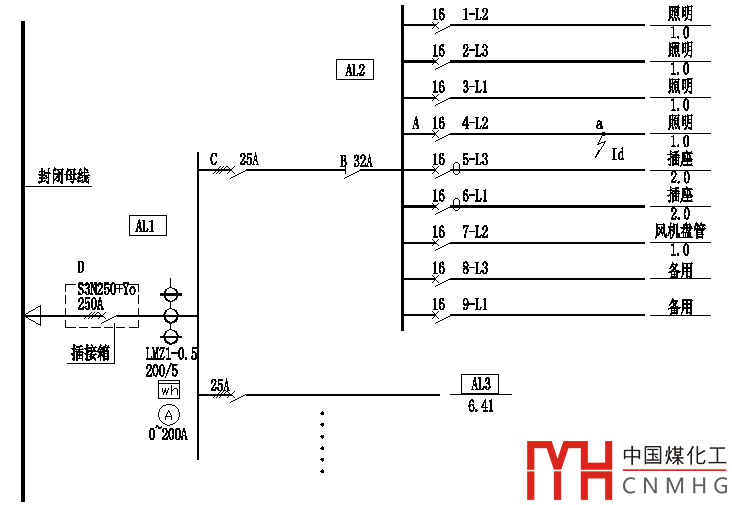

圖1某寫字樓局部系統圖

圖1為北京某寫字樓標準層系統圖，這樣的系統在實際工程中得以廣泛地應用。封閉母線從變電所低壓柜引來，沿豎井至頂層，每層由插接箱接層總照明柜AL1，AL1再配電至分配電箱AL2、AL3……，分配電箱通常為終端箱。當圖中a點發生短路故障，假設故障電流Id=500A，保護電器A、B、C、D將如何反映？

表1 保護電器的狀態

注：由于負荷為照明類負荷，斷路器均采用B特性曲線。

從表中可知，當a點發生故障，斷路器A、C均動作，C斷路器跳閘將導致AL2箱中各回路斷電，停電范圍從回路4擴展到回路1～9，影響其它非故障回路的正常供電。對于一般公司，計算機等負荷直接接到插座上（回路5、6），非故障回路的非正常停電有可能造成數據丟失，造成不必要的損失。

如果B也采用斷路器，毫無疑問，該保護也不能滿足選擇性要求。因此，實際工程中，多采用隔離開關作末端照明箱的總開關。

因此，不滿足保護選擇性要求，會擴大停電范圍，造成用戶使用不方便，甚至造成數據丟失。
