我們使用樹莓派的很重要一個原因是想通過它來進行一些智能控制，比如控制舵機、LED燈、繼電器或者用來進行串口、SPI通信等，這些都需要通過控制樹莓派的輸入輸出引腳（IO引腳）來實現的。前面的文章我們說過樹莓派的輸入輸出引腳有26針和40針的區別，今天這篇文章我們具體看看它們是如何定義的？

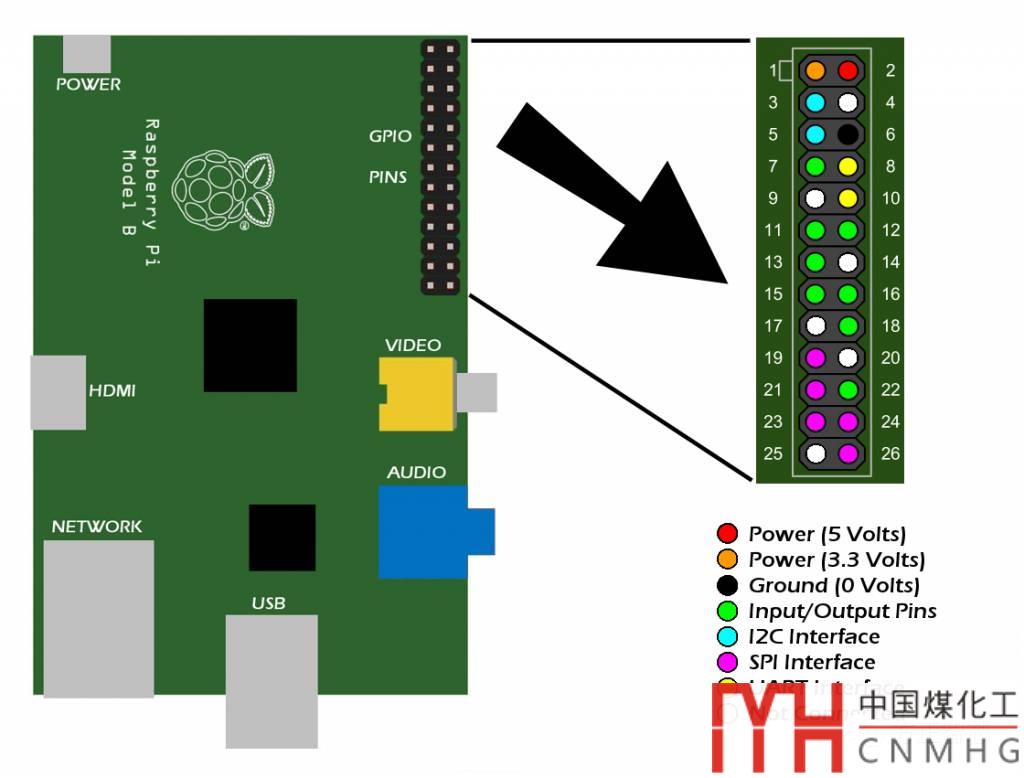

首先，我們看看一代B型機的IO引腳（26針）的定義。將樹莓派以如下的角度放置，在右上角有兩排針腳，即為擴展IO針腳。針腳的左上角為1號，右下角為26號，如下圖：

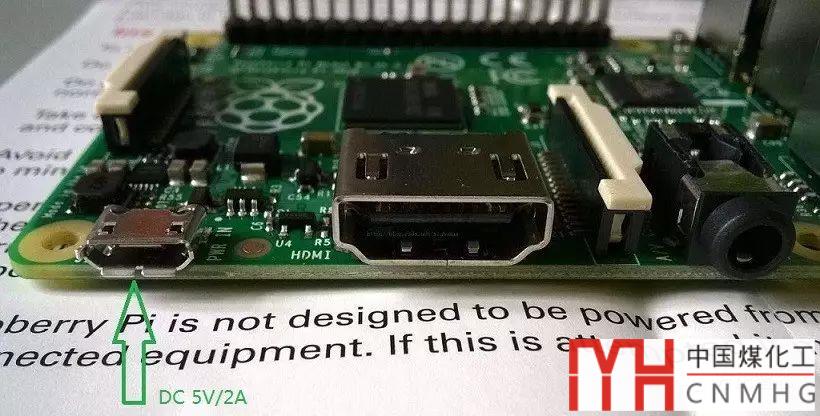

上圖中，1號針腳為3.3V電源接口，2號針腳為5V電源接口，6號針腳為電源負極（地）?？梢酝ㄟ^將DC5V電源的正極連接到2號針腳，將負極連接到6號針腳為樹莓派供電。不過最常用的供電方式是通過板載的Mini USB供電，推薦的電源為直流5V（2A），如下圖：

如果使用Mini USB口供電，那么2號針腳和6號針腳會有+5V電壓差；1號針腳和6號針腳會有+3.3V電壓差，可以給外部負載供電。

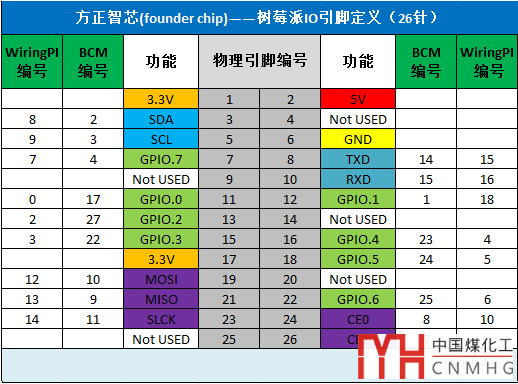

下圖是方正智芯（Founder Chip）整理的一代B型機（26針）的IO 引腳定義圖：

該圖表中有兩種編號：BCM編號和Wiring PI編號。BCM編號是樹莓派CPU芯片（樹莓派一代機使用的CPU芯片為BCM2835）的引腳編號。但是由于BCM編號在擴展IO引腳上并非按照順序進行排列，在編程開發的時候使用起來不太方便，因此我們經常使用另一種編號：Wiring PI編號。Wiring PI是為樹莓派量身定做的一個軟件包，適合有C語言基礎的開發人員。上圖中也列出了對應的Wiring PI引腳編號。

圖表中GPIO的是英文"General Purpuse Input & Ouput"的縮寫，中文翻譯為：通用輸入輸出通道。開發人員可以在程序內部將其配置成為輸出（Output）通道或者輸入（Input）通道，與單片機編程開發的GPIO引腳配置是一樣的。

IO擴展引腳支持I2C總線（BCM2、3）、SPI總線（BCM8、9、10、11、12）和通用串行總線（BCM14、15），可以在編程中使用相應的功能。

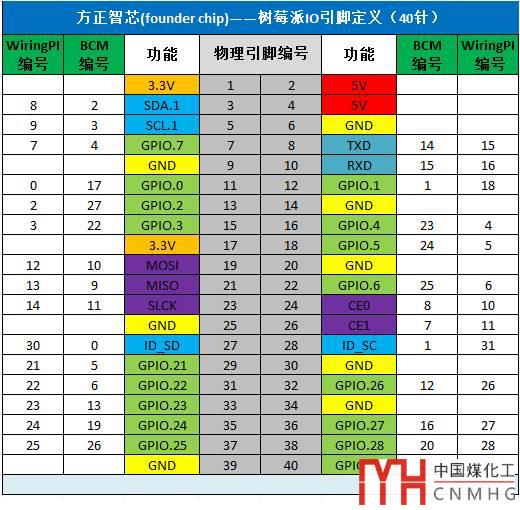

樹莓派從一代B+機將IO引腳擴展到40針，之后的二代B型機和三代B型機都是40針，針腳的定義如下：

可以看出，40針的IO擴展口在原來的基礎上又增加了一組5V電源（針腳4）和3.3V（針腳17）電源供應，保留了原來的I2C總線，SPI總線和通用串行總線，同時增加了一組I2C總線（BCM0,、1），同時GPIO引腳增加到了GPIO29。

好了，關于樹莓派IO引腳的定義就介紹到這里了。

熟練掌握IO引腳的定義是編程開發的基礎，本文可以作為參考手冊，官網提供PDF版本下載。
