最近有朋友問，室外電動汽車充電設備有必要設等電位聯結？就此問題，本文做些說明和解釋。

1、室外環境因素

電動汽車充電設備安裝在室外，環境相對惡劣，冬天冷、夏天熱，又有雨雪，對充電設備安全性要求較高。同時，充電設備兼有固定設備和手持式設備雙重特性，對安全要求更高。還有，室外設備無人無人值守，人為損壞現象嚴重。

2、依據

基于環境因素的影響，IEC將電動汽車充電設施定位為特殊場所和特殊裝置，列入IEC 60364-7系列標準，與游泳池、噴泉、桑拿浴加熱器、淋浴浴池等同為該系列標準中。從安全考慮，IEC 60364-7-722：2015中第722.41.C.2條要求電動汽車充電設備需設置等電位聯結。

3、做法

電動汽車充電設備的等電位聯結做法參見國家標準圖集《電動汽車充電基礎設施設計與安裝》18D705-2，即圖1所示。

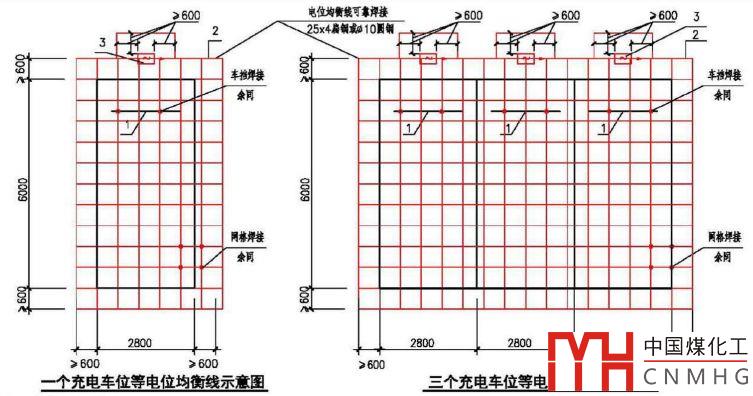

圖1 充電設備等電位聯結做法

具體做法：

• 在室外電動充電車位地面下0.15m~0.30m設置等電位均衡網，網格間距為不大于0.60m；

• 車擋等外界可導電部分與等電位均衡線可靠連接,等電位均衡線與接地極可靠連接；

• 充電設備（交流充電樁、非車載充電機和充電集控終端等）外露可導電部分及其周圍也需要設置等電位均衡線，向充電設備外延伸不小于0.6m，并與充電車位均衡線聯結；

• 小客車、大中型車輛的充電車位均可參照此做法；

• 圖中充電設備位置僅為示意，具體由設計確定。

室內充電車位則不需要單獨設置均衡網，因為樓板（地面）內鋼筋網比較密集，已經起到等電位聯結的作用。

圖1做法讓我們聯想起電動伸縮門的等電位做法，電動伸縮門引發的電擊傷亡事故也時有發生。同樣室外環境，電動伸縮門還有人值班（門衛、保安）、管理，條件要好于充電設備，因此室外充電設備設置等電位聯結完全有必要，而且非常有必要！

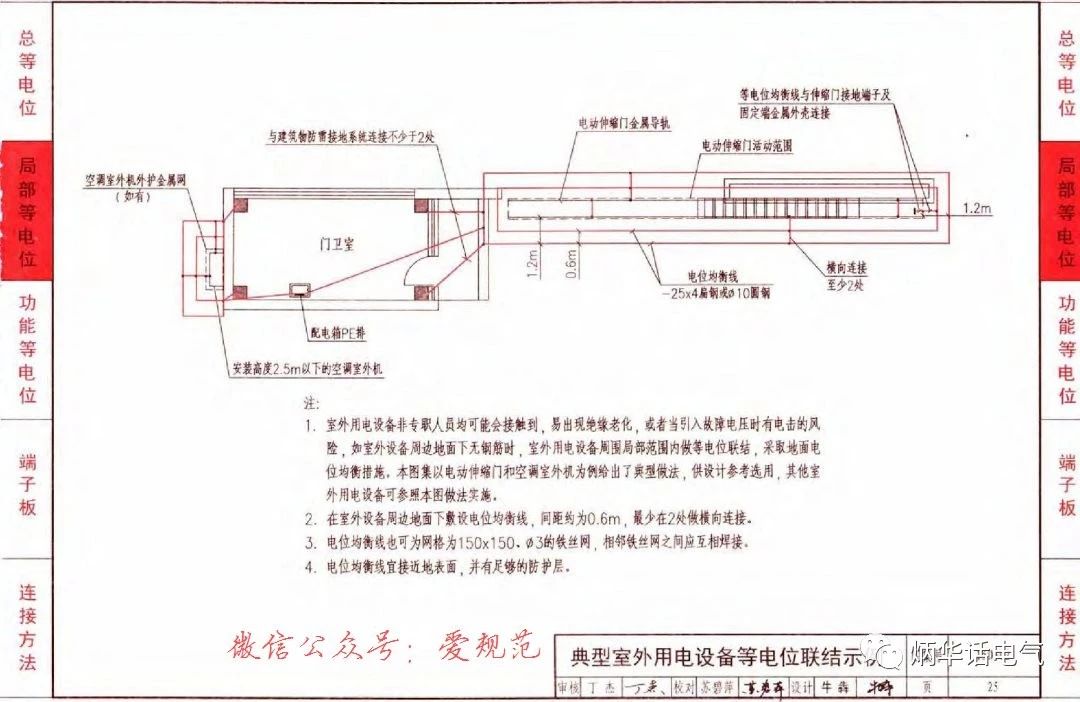

圖2 15D502電動伸縮門等電位做法
