有朋友問，一路市電和一組柴油發電機組能不能滿足一級負荷的供電需要？

回答這個問題讓我們先學習一下規范，GB50052-2009《供配電系統設計規范》第3.0.2條規定，一級負荷應由雙重電源供電，當一個電源發生故障時，另一電源不應同時受到損壞。而該規范定義了雙重電源，即一個負荷的電源是由兩個電路提供的，這兩個電路就安全供電而言被認為是互相獨立的。

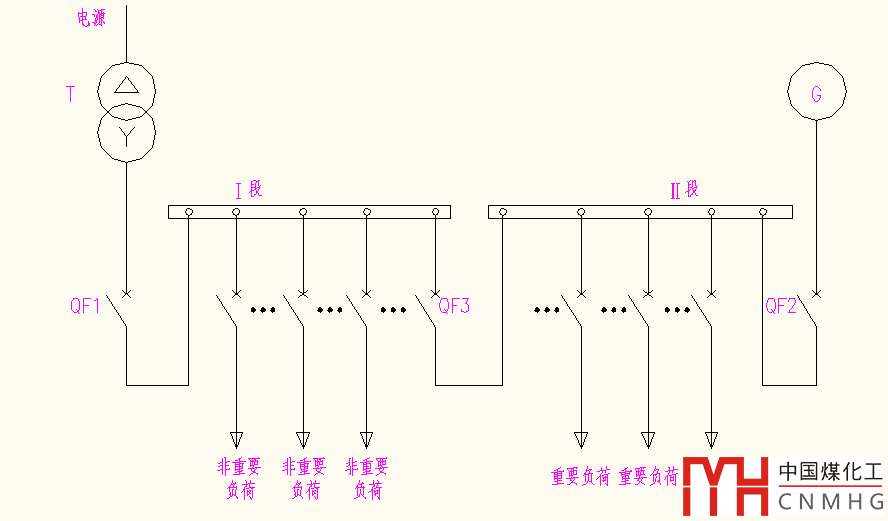

圖1所示，一個市電和一組柴油發電機組是兩個獨立電源，一個電源損壞不會影響另一個電源，兩個電源完全獨立。這種電源供電方案在奧運會等大型比賽中有應用，只是市電電源數量、發電機組數量不同而已。

圖1 系統簡圖

母線段II為重要負荷母線，母線段I為非重要負荷母線。正常運行時，QF1閉合，母聯QF3閉合，QF2斷開，由市電電源為兩段母線供電。市電故障時，QF1斷開，QF3也斷開，將非重要負荷的I段母線切掉。柴油發電機組啟動、發電，QF2閉合，為母線II供電。對供電要求很高的負荷，根據需要設置UPS。

該方案具有較好的經濟性，滿足一級負荷供電要求。
