由《電氣時代》雜志社聯合多家單位共同舉辦“超高層建筑供配電設計論壇”，今天已順利開講，筆者講述了“超高層建筑電氣的設計要點”，講課過程中，許多朋友熱情很高，積極互動、留言，提出一些有價值的問題。下面將主要、共性的問題做一說明和解釋。

問題1：這個變壓器指標是否包含地下室面積？

答：變壓器容量包括地下部分，變壓器容量指標是指超高層建筑變壓器總的安裝容量與其總建筑面積之比，包括地上和地下面積。

在調研、數據采集時沒有分開地上、地下面積，也沒有分開各業態的建筑和電氣系統參數、指標。

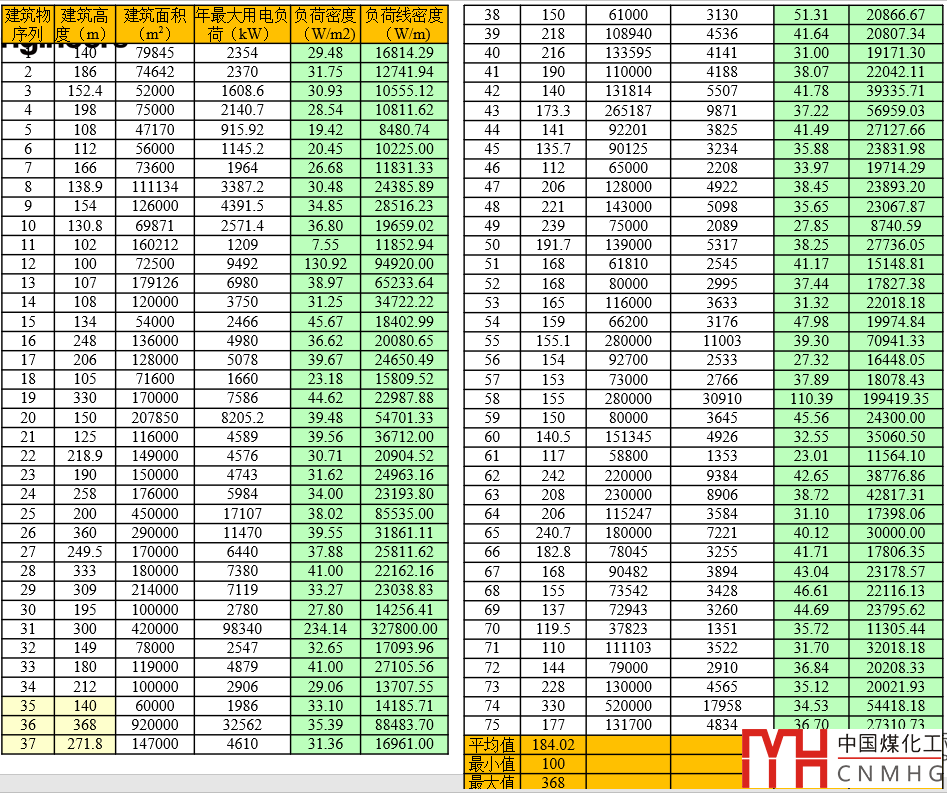

下圖為采集的實際運行數據，具有很好的參考價值。

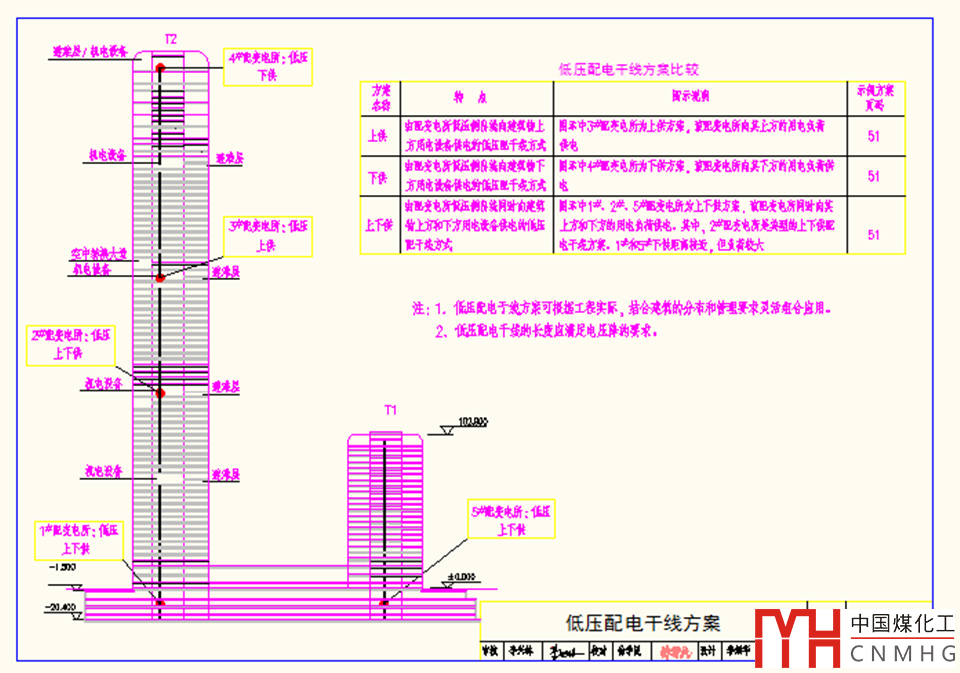

問題2：超高層建筑低壓配電系統的上下供方案，上供或下供幾層合適？供多大負荷合適？

答：上下供方案建議為一個避難區域里供電，不可跨越避難區域。所供容量大小與所服務區域的負荷大小、變壓器容量等有關，不可一概而論。

問答3：新型變壓器1250kVA的樓上變電所最多能設幾臺？

答：變壓器的臺數取決于所供電范圍內用電負荷大小，一般為2、4、6臺，與變壓器是否是新型關系不大。但是超高層建筑專用的新型變壓器解決了樓上變電所垂直運輸問題，算是比較完美的攻克這一難題！

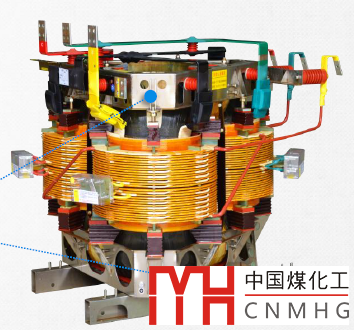

超高層建筑用敞開式干式變壓器SGB-NX1的重量與SCB-NX1產品對比輕約34%，與SCB11對比輕約37%；體積與SCB-NX1產品對比平均小約0.67m3，與SCB11對比平均小約1.1 m3。

問題4：設置樓上變電所與超高層建筑的高度有什么關系？

答：這與用電負荷大小、業態功能、物業管理等有關。從變電所深入到負荷中心角度看，結合避難層設置變電所具有較好的經濟性。這一點我們在實際工程中多方案比較時得出的結論。

一般情況，不超過150m的超高層建筑如果沒有特殊負荷和業態，地下層的變電所可滿足樓上負荷供電需求，可不設置樓上變電所。

（CCDI設計作品）
