書接上回，繼續開講，從系統角度看防火電纜下篇。

先回顧一下上篇的主要內容：

• 防火電纜：講了防火電纜的定義、內涵；

• 供配電系統：供配電系統及其分類；

• 防火的目標：滿足火災時消防用電設備在規定的時間內可靠供電、消防設備可靠運行；

• 電纜在防火中的作用：電纜是應急供配電系統的一部分，不是全部；

• 從系統角度看電纜：電纜應滿足應急供配電系統整體要求。

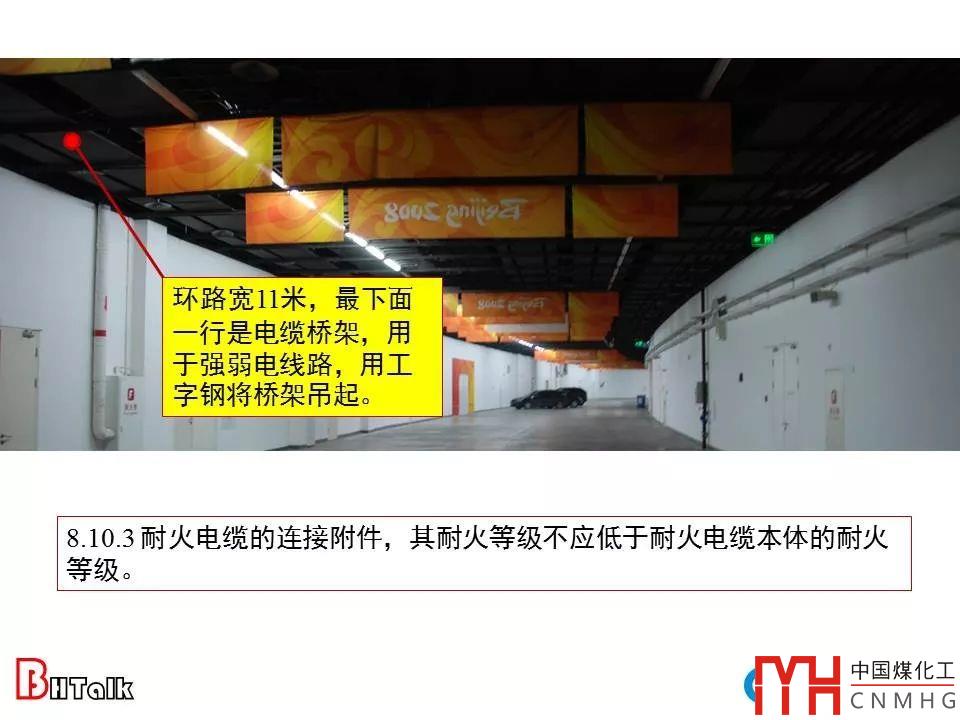

下面的例子是鳥巢電纜及其配件的要求，環路寬11米，最下面一行是電纜橋架，用于強弱電線路，用工字鋼將橋架吊起。要求耐火電纜的連接附件（圖中工字鋼、吊桿等），其耐火等級不低于耐火電纜本體的耐火等級。否則，再好的耐火電纜由于吊桿的垮塌也會造成消防線路中斷供電！

同樣，支架也需與耐火電纜本體具有相同的防火能力。三個標準需要重視：

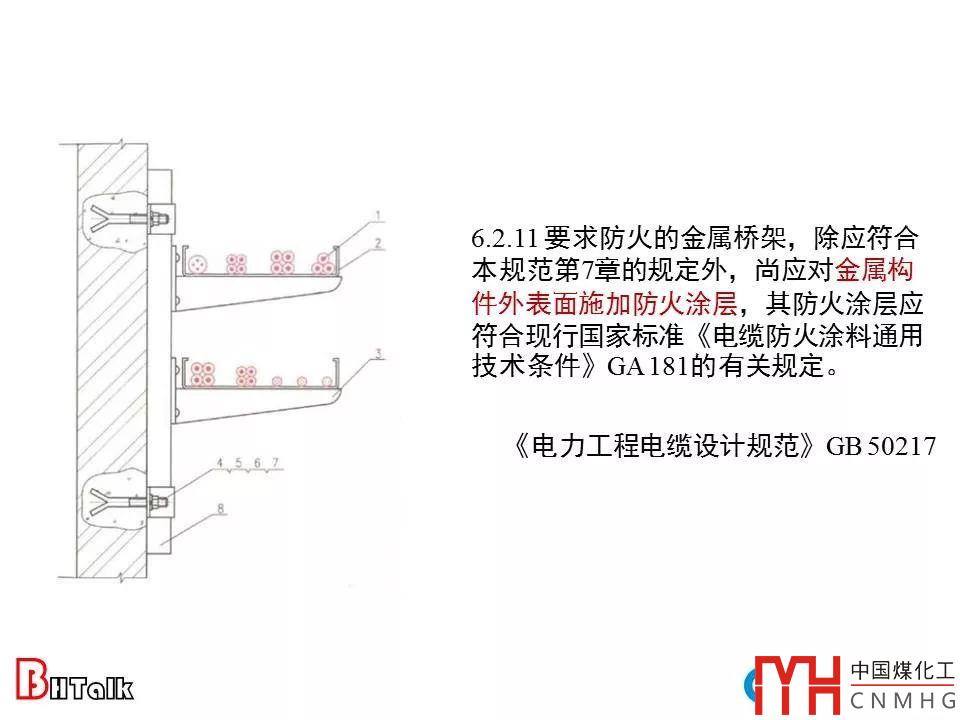

1）要求防火的金屬橋架，應對金屬構件外表面施加防火涂層，其防火涂層應符合現行國家標準《電纜防火涂料通用技術條件》GA 181的有關規定。

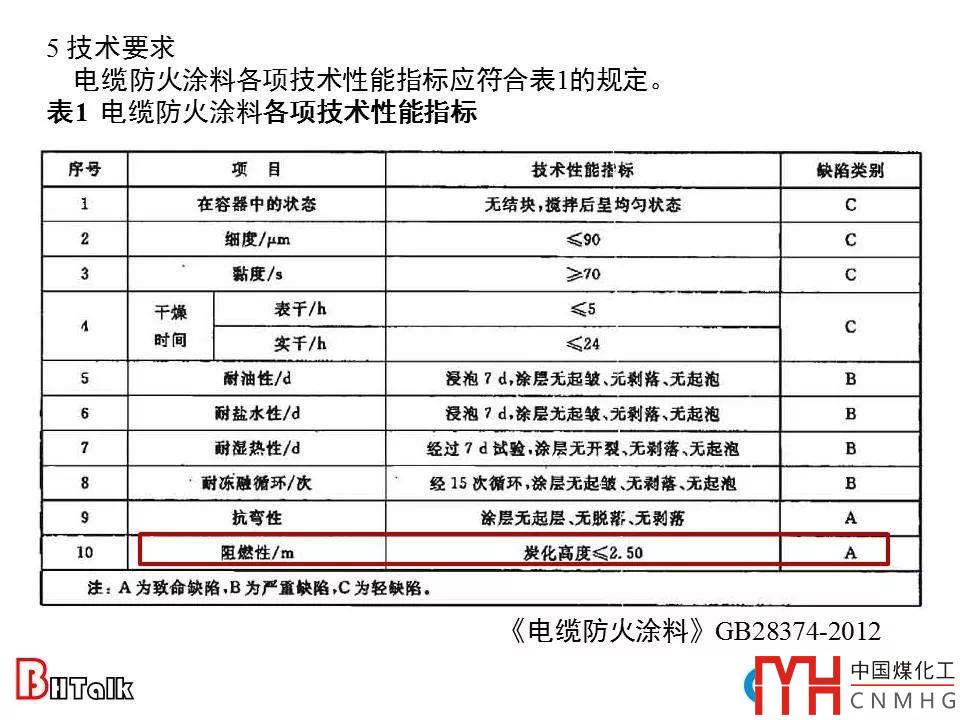

2）《電纜防火涂料》GB28374-2012

3）《鋼結構防火涂料應用技術規范》CECS 24:90

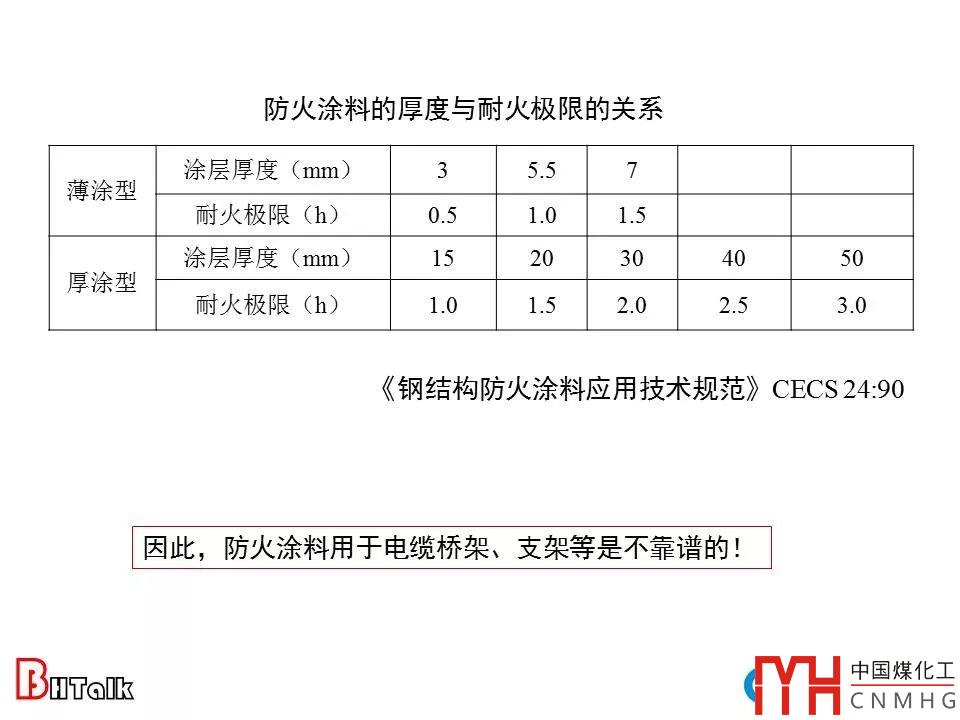

由上表可知，要達到3h的耐火極限，厚涂型的防火涂料涂層厚度高達50mm，是橋架板材厚度的數倍、甚至十幾倍。因此，防火涂料用于電纜橋架、支架等是不靠譜的做法，也是敷衍了事的做法！

請查閱文章：電纜橋架刷防火涂料防火性能不靠譜！

電纜橋架也有耐火的。

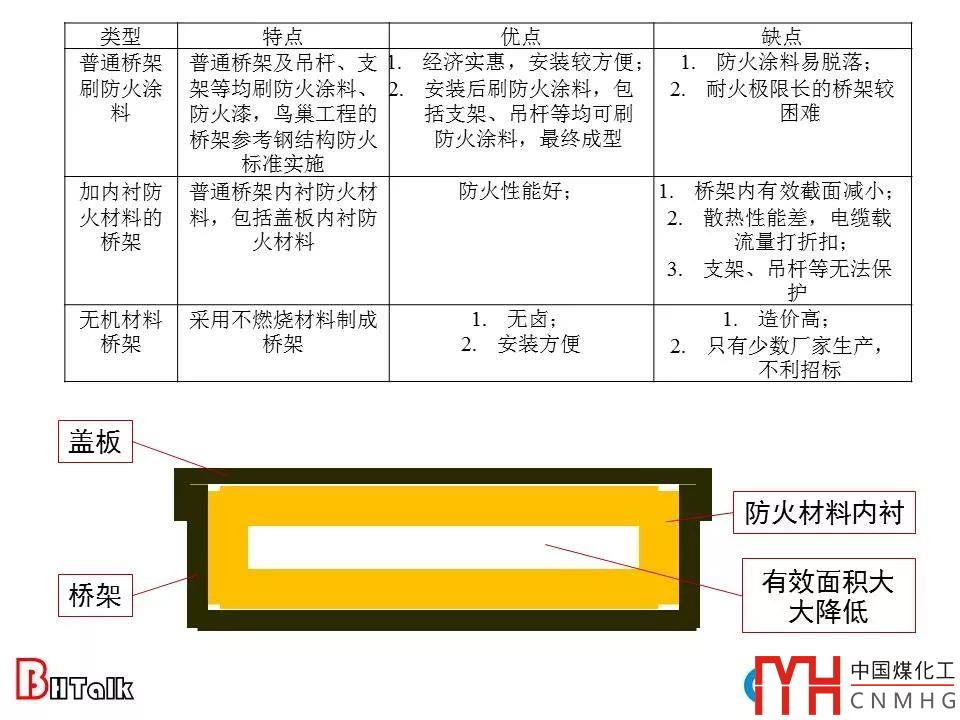

鳥巢工程提出了整體防火的概念，三種方案各有優缺點，通過比較一目了然。

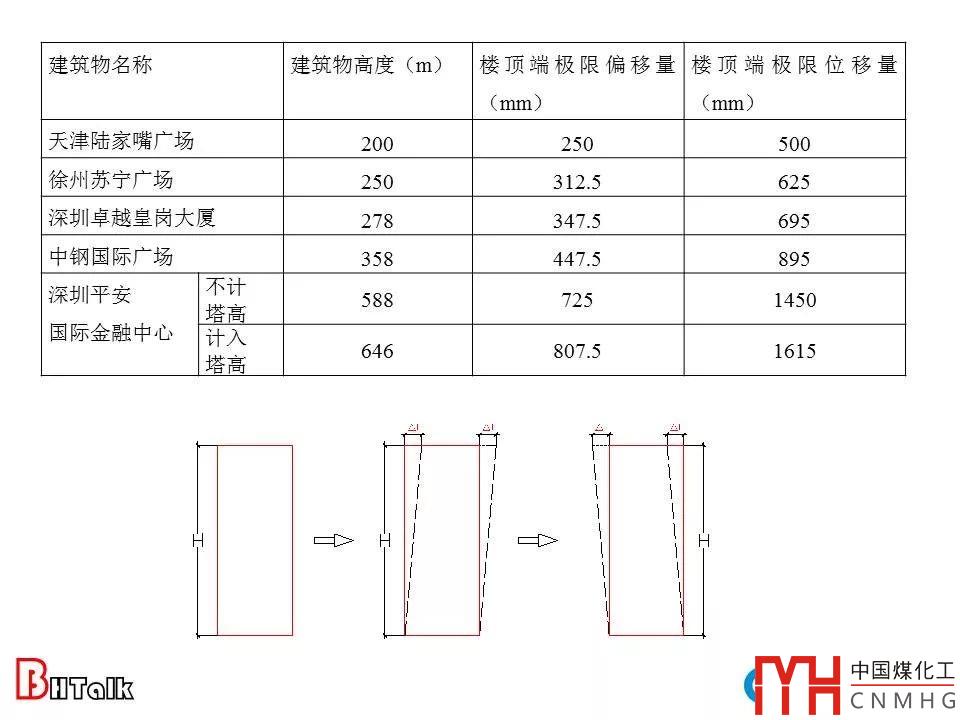

超高層建筑也對耐火電纜有很高的要求，尤其BTTZ中間連接器是否可靠、安全？上圖及表格說明超高層建筑在風荷載的作用最大位移會對垂直布線系統產生不利的影響。以深圳平安國際金融中心為例，約600m高的建筑單向水平位移超過70cm，封閉母線、BTTZ能可靠通電嗎？

請參閱：超高層建筑垂直布線系統的抗震、防風利器！CCDI設計的平安國際金融中心經受住超強臺風“山竹”的考驗！

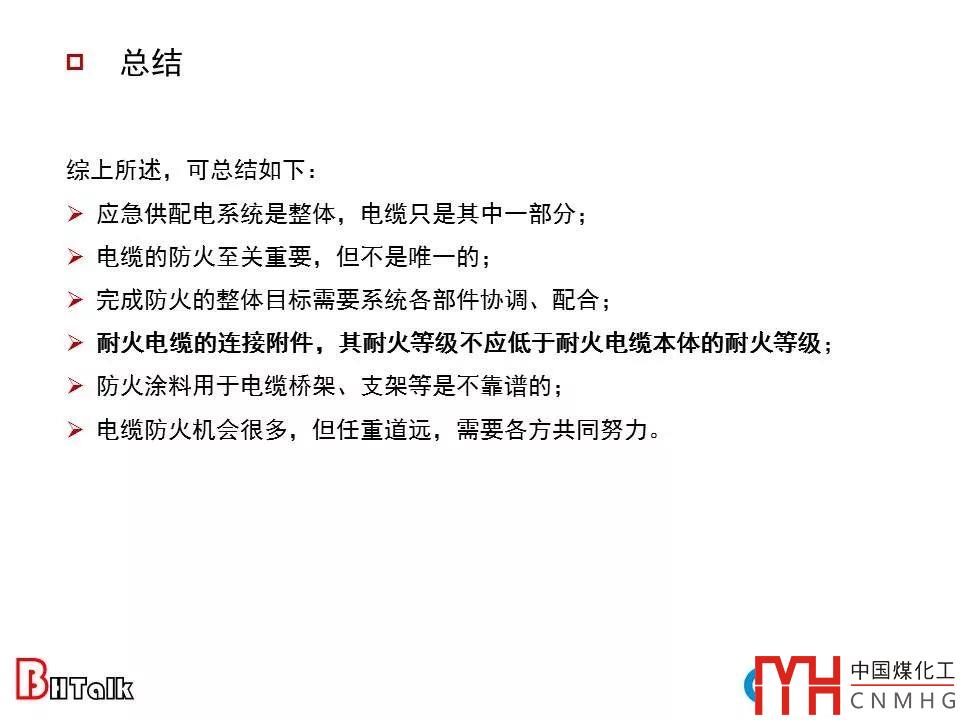

總結一下上下篇的內容：

• 應急供配電系統是整體，電纜只是其中一部分；

• 電纜的防火至關重要，但不是唯一的；

• 完成防火的整體目標需要系統各部件協調、配合；

• 耐火電纜的連接附件，其耐火等級不應低于耐火電纜本體的耐火等級；

• 防火涂料用于電纜橋架、支架等是不靠譜的；

• 電纜防火機會很多，但任重道遠，需要各方共同努力。

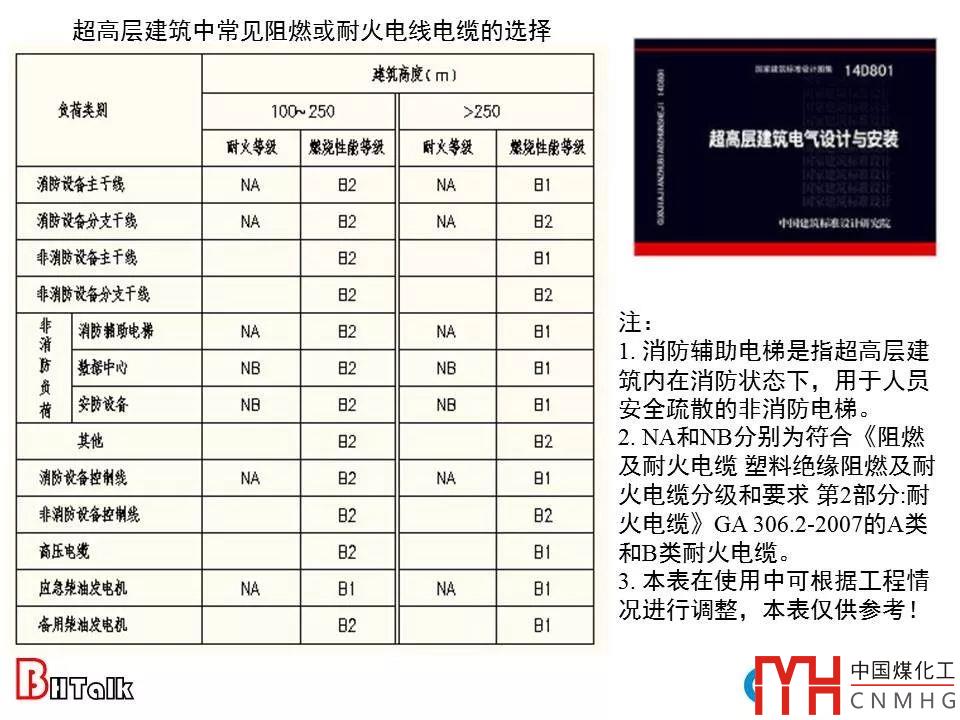

另外，請參考14D801中的超高層建筑中常見阻燃或耐火電線電纜的選擇。
