舉世矚目的大興國際機場航站樓照明
大興國際機場吸引人們目光，舉世矚目。航站樓的建筑方案出自已故的英國建筑師扎哈·哈迪德，造型獨特、美觀，功能流線合理，空間豐富，規模宏大，是建筑精品之作。技術指標如下：
-
占地面積：一期70公頃
-
總建筑面積：78萬㎡，
-
建筑層數：地上5層，局部6層，地下2層
-
建筑高度：最高點標高50m，向周邊起伏下降至25m

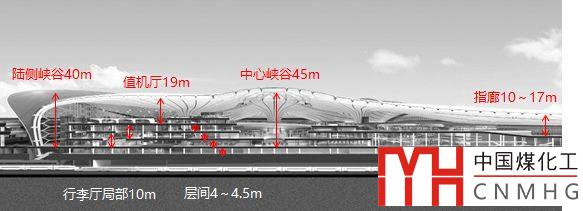

圖1 剖面圖
大興國際機場照明設計可圈可點，效果獨特，功能照明合理。據設計方——北京建筑設計研究院有限公司電氣副總工程師劉侃介紹，照明效果由建筑師把控，因此，照明與建筑的結合恰到好處。其照明設計可概括如下特點：

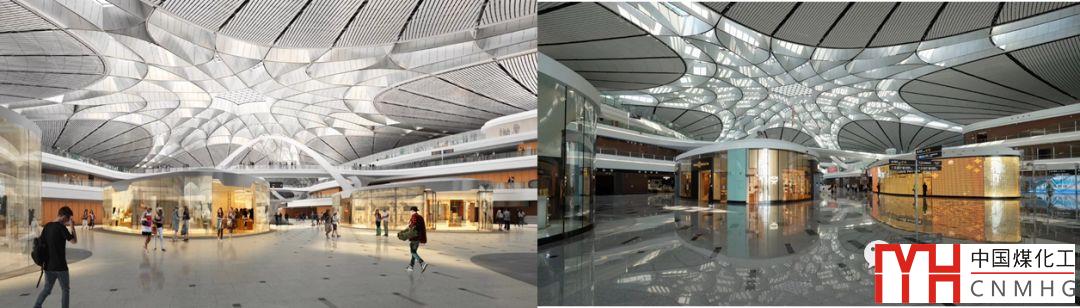

圖2 左圖為設計效果，右圖為實際效果
1、照明效果與技術的統一
由于照明效果由建筑師把控，照明效果與建筑風格、建筑功能貼合度較高，工程實現度也很高，避免其它建筑照明設計“亂創作”現象。
2、充分利用實際運行數據及經驗指導工程設計和建設
大興國際機場充分利用、借鑒首都國際機場T3航站樓的運行數據和經驗，取得較好的效果。
表1 照明標準值
|
北京T3運行照度值 |
交通建筑照明標準 |
大興機場設計標準 |
||||
|
場所名稱 |
照度標準值 |
場所名稱 |
照度標準值 |
場所名稱 |
照度設計值 |
照度計算值 |
|
（lx） |
（lx） |
（lx） |
（lx） |
|||
|
售票/值機柜臺面 |
150 |
售票臺面 |
500 |
|||
|
售票大廳/值機（換票）大廳 |
100 |
中央大廳、售票大廳 |
200 |
值機大廳前廳 |
200 |
192 |
|
200 |
峽谷中心 |
200 |
285 |
|||
|
問訊處（工作面） |
100 |
問訊處 |
200 |
|||
|
行李托運（工作面） |
100 |
換票、行李托運 |
300 |
值機大廳通道 |
200 |
212 |
|
聯檢大廳（衛檢、邊檢、海關） |
300 |
海關、護照檢查 |
500 |
國際出發邊防區 |
300 |
300 |
|
200 |
國際邊防等候區 |
150 |
187 |
|||
|
安檢大廳 |
100 |
安全檢查 |
300 |
國際安檢等候 |
150 |
179 |
|
國際安檢作業區 |
300 |
335 |
||||
|
候機大廳 |
100 |
候機室（普通） |
150 |
遠機位候機廳 |
150 |
172 |
|
國際指廊候機區 |
133 |
|||||
|
國內指廊候機區 |
174 |
|||||
|
固定橋 |
50 |
|||||
|
登機橋柜臺 |
150 |
|||||
|
行李提取廳 |
200 |
行李認領、到達大廳、出發大廳 |
200 |
行李提取 |
300 |
321 |
|
行提廳通道 |
150 |
173 |
||||
|
海關、護照檢查 |
200 |
海關、護照檢查 |
500 |
|||
|
到達大廳 |
100 |
行李認領、到達大廳、出發大廳 |
200 |
迎客大廳 |
200 |
208 |
|
中轉廳 |
100 |
|||||
|
通道、扶梯、步道、電梯前廳 |
75 |
走廊、樓梯、平臺、流動區域(普通、高檔) |
75~150 |
國際到達通道 |
75/150 |
110 |
|
國際指廊通道 |
75/150 |
128 |
||||
|
國內指廊通道 |
75/150 |
113 |
||||
|
捷運站臺 |
75 |
有棚站臺 |
75 |
|||
|
走廊、流動區域 |
50 |
通道、連接區、扶梯、換乘廳 |
150 |
C形柱商業前通道 |
150 |
186 |
|
C形柱開口與商業間 |
75 |
77 |
||||
|
門廳 |
75 |
|||||
|
樓梯、平臺 |
30 |
通道、連接區、扶梯、換乘廳 |
150 |
|||
|
廁所 |
100 |
公共衛生間 |
150 |
162 |
||
|
更衣室 |
150 |
|||||
3、綠色節能技術的應用
大興國際機場照明設計采用許多綠色環保節能技術，為行業樹立良好的標桿。下面僅舉幾例加以說明。
-
采用LED等節能產品
目前，LED使用比較成熟，但是在當時設計時存在與傳統光源的比較，自然現在已經沒有懸念，LED被大量的采用。
-
采用智能控制技術
這么大項目，自然會用到智能照明控制系統，其原理框圖見圖3所示。

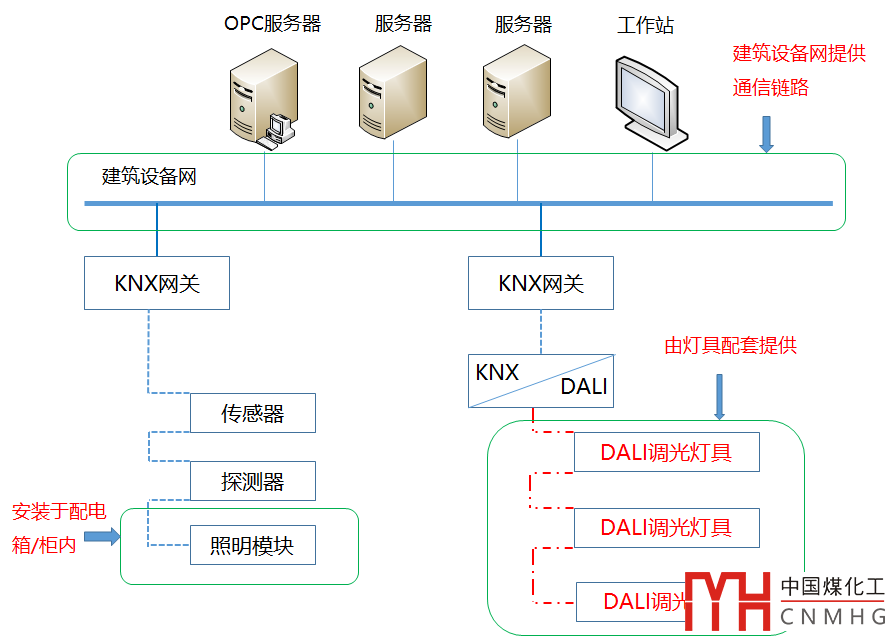

圖3 智能照明控制系統框圖
-
采用節能設計降低LPD值
通過優化設計、精心計算，在實現照明效果的前提下滿足LPD值規定。
表2 照明標準值及LPD值
|
功能 |
區域 |
照度標準 |
功率密度限值 （W/m2） |
|
連接區域 |
走廊、平臺、流動區域 |
75 |
≤3.5 |
|
功能區域 |
交通區、候機（車）區、衛生間 |
150 |
≤5.5 |
|
要求視覺辨識 |
迎客區、安防監控區 值機、安檢、行李認領 |
200 300 |
≤8 ≤9 |
|
精細視覺作業 |
柜臺、邊檢桌面、安檢臺面 |
500 |
≤13.5 |
總之，在目前浮躁的社會環境下，該項目的照明效果得到大家的認可，是公認的佳作，凝聚了設計師的心血和智慧。在此，對劉侃總工及其設計團隊、合作方表示祝賀、感謝和敬意！
（感謝劉侃總工的學術報告和分享的資料?。?/span>
