好效果背后的信息！

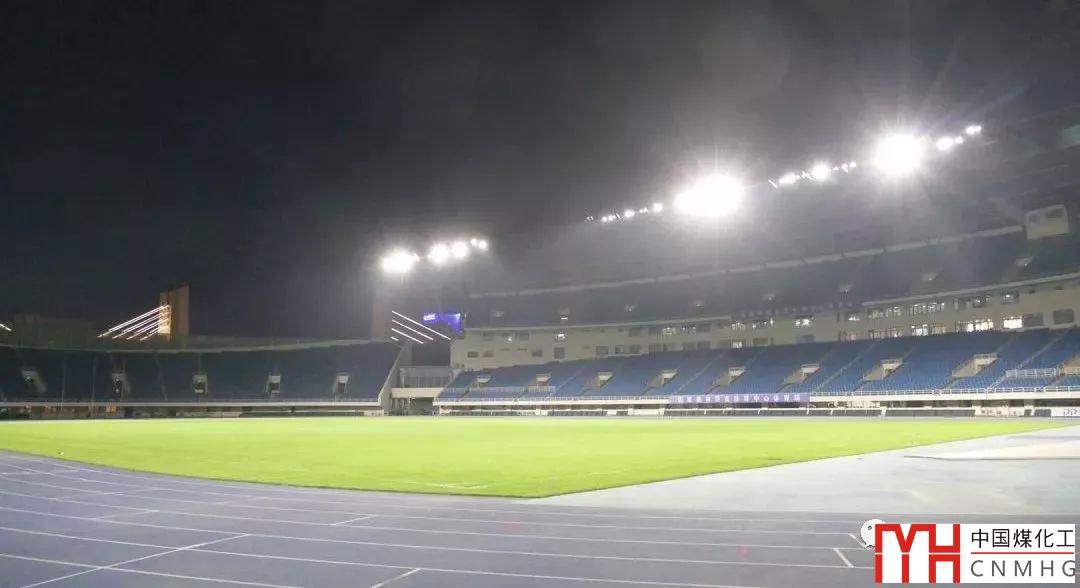

本信息曾介紹過國家奧體中心體育場，我國第一采用LED體育照明的國家級體育場，有朋友問其技術參數，下面通過一張表給出答案。
本項目的主人公是TLC-LED-1400NB燈具，其技術參見表1，不同電源電壓下每盞燈最大工作電流見表2。
表1 LC-LED-1400NB燈具及驅動器技術參數
|
燈具參數 |
|||||
|
重量 |
106 lb (48 kg) |
||||
|
標準 |
符合UL1598 CSA-C22.2 No.250.0 |
||||
|
燈具防護等級 |
IP65 |
||||
|
材料 |
鋁材，表面噴粉涂層 |
||||
|
最大風速 |
150 mi/h (67 m/s) |
||||
|
環境溫度 |
50°C (122°F) |
||||
|
光通維持率 |
L90 (13.5k)（h） |
>81,000 |
|||
|
L80 (13.5k) （h） |
>81,000 |
||||
|
L70 (13.5k) （h） |
>81,000 |
||||
|
相關色溫（K） |
5700 |
||||
|
顯色指數 (CRI) |
75 , 最小70 |
>90 |
|||
|
光通量 |
147,000 |
111,720 |
|||
|
光通量已考慮燈具壽命周期內的維護系數 |
|||||
|
外形尺寸 |
φ660 |
||||
|
驅動器參數 |
|||||
|
額定功率 |
額定功率是25°C環境溫度下穩定運行時的功耗，包括驅動器效率損失。 |
||||
|
單個驅動器（W） |
1400 |
||||
|
單個燈具（W） |
1400 |
||||
|
每個驅動器帶的燈具數量 |
1 |
||||
|
啟動（沖擊）電流 |
<40 A, 256 μs |
||||
|
熔斷器額定電流（A） |
15 |
||||
|
環境溫度等級，UL, IEC |
45°C (113°F) |
||||
|
防護等級 |
IP54 |
||||
|
效率 |
95% |
||||
|
調光模式 |
任選 |
||||
|
能耗范圍 |
20% – 100% |
||||
|
光輸出范圍 |
25% – 100% |
||||
表2 LC-LED-1400燈具的工作電流
|
額定電壓AC（V） |
200 |
208 |
220 |
230 |
240 |
277 |
347 |
380 |
400 |
415 |
480 |
|
額定頻率（Hz） |
50/60 |
60 |
50/60 |
50 |
50/60 |
60 |
60 |
50/60 |
50 |
50 |
60 |
|
每盞燈最大工作電流（A） |
8.16 |
7.85 |
7.42 |
7.10 |
6.80 |
5.90 |
4.71 |
4.30 |
4.08 |
3.94 |
3.40 |
表中最大工作電流包括0.90最低功率因數、工作溫度和LED光源制造公差等因素。
