如何繪制BKU換熱器

VCAD可以直接按比例生成BEM和BEU的很大一部分圖紙，為做換熱器設計節省了大量的時間。配合其他的一些功能，做換熱器設計是非常迅速的。

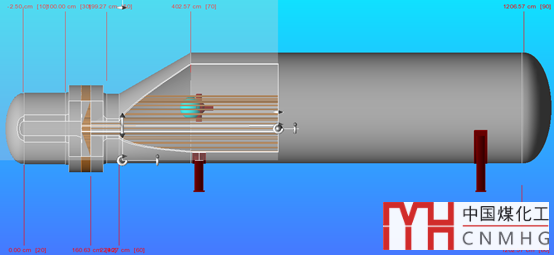

BKU的換熱器和BEU換熱器結構很多是類似的，只是釜式的部分有些不一樣。既然有了BEM和BEU，那么補齊BKU也是順其自然的事情。

所以今天BKU來了。

實現方法

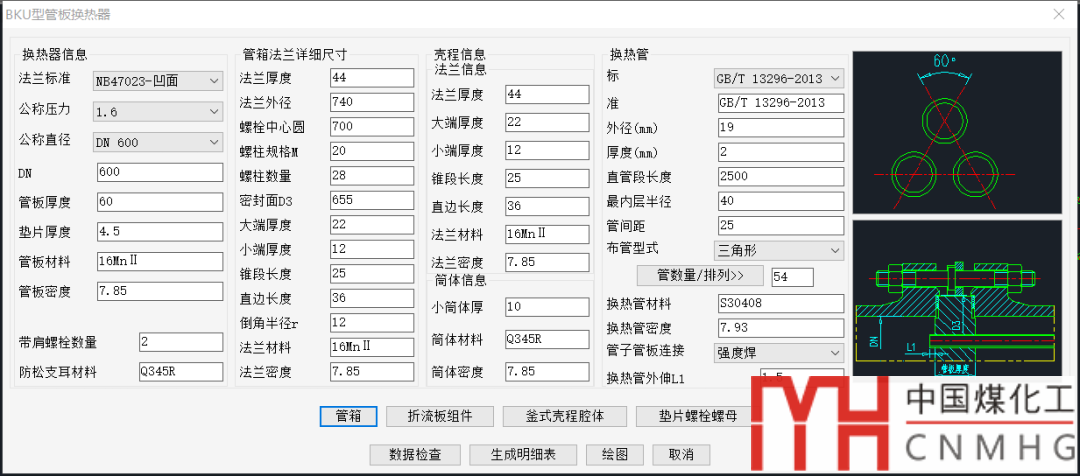

程序界面如下：

如果已經使用過BEU程序，BKU程序的使用也是大部分類似的，主要講一下不一樣的地方。

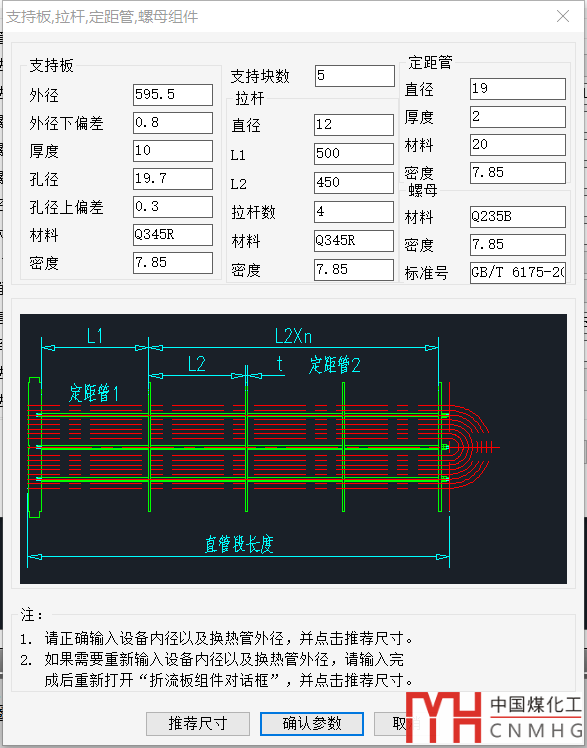

BKU的支持板組件和BEU不一樣，因為BKU下部分一般是浸泡在介質中的，并不需要如同BEU一樣，考慮折流板，所以相對而言，支持板更為簡單。

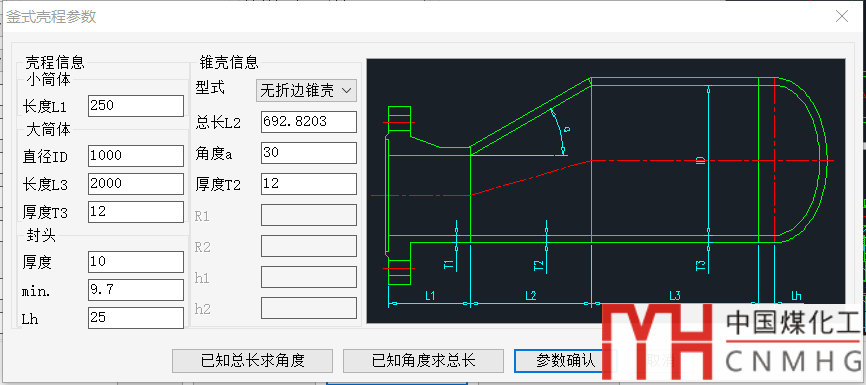

BKU的釜式殼體部分也和BEU不一樣，有更多的輸入項。

其中錐殼有兩種選項，無折邊錐殼或者雙折邊錐殼。為了更容易獲得錐殼長度和錐殼角度，增加了已知總長求角度和已知角度求總長。實際程序運行中，以總長為準，角度作為參考。

非標的BKU換熱器

程序的原理是，根據所選擇的設備法蘭，來匹配各種數據。所以程序要求必須要選擇法蘭種類，壓力等級和公稱直徑。我們知道標準的設備法蘭公稱是整數的，最小的300開始。

很多朋友問,BEM,BEU,BKU程序只能繪制有標準設備法蘭的換熱器嗎,如果遇到一個非標準的換熱器，公稱直徑不在設備法蘭的范圍，那么怎么辦呢？比如內徑102的換熱器怎么畫?

BKU的數據是有必須要輸入的項, 程序根據這些輸入項調用相關的結構關系.

比如如果不選擇法蘭標準,則不知道BEM的法蘭是什么樣子;

如果不選擇墊片形式,那么墊片則是未知的.那么就無法生成BEM的圖紙.

所以如果一個非標的BKU換熱器，可以參考如下文章：

如何繪制非標的BEM,BEU換熱器

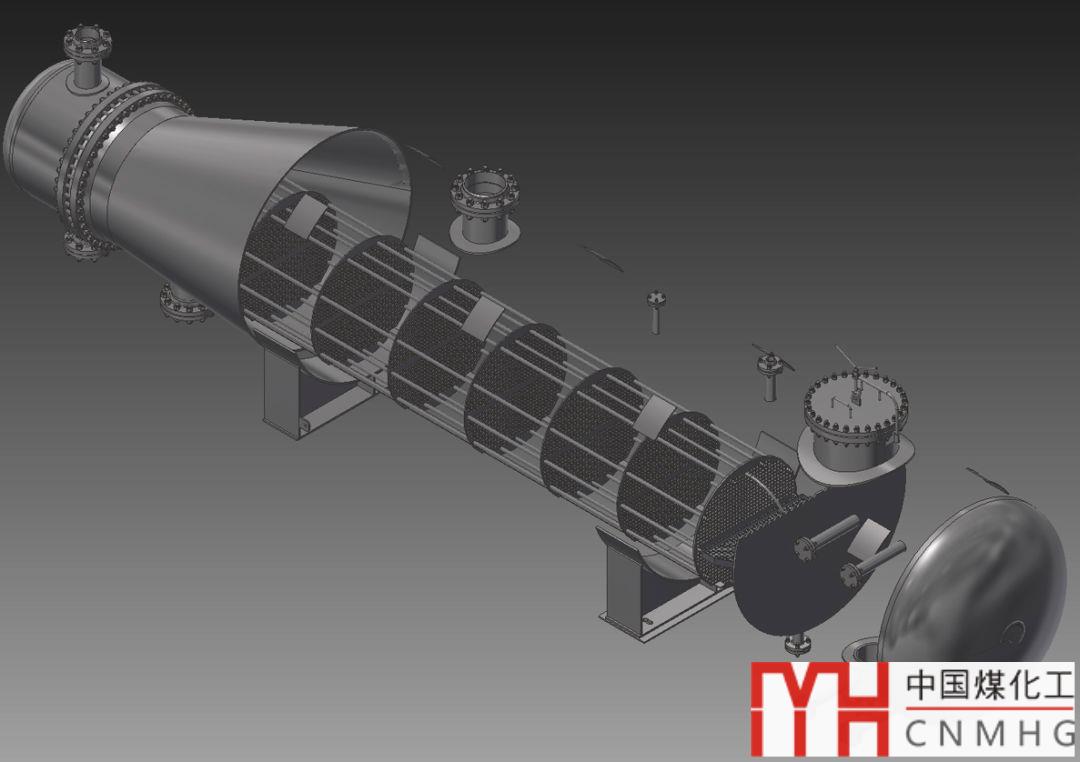

演示

程序演示如下：

測試了一下，在計算完畢或者邊計算邊畫圖的情況下，完全可以1~2個小時完成一臺標準BKU的換熱器施工圖。
