初探冷熱電三聯供系統在A級數據中心中的應用
初探冷熱電三聯供系統在A級數據中心中的應用
中石油（北京）科技開發有限公司宋泓明
中建（北京）國際設計顧問有限公司李炳華、王明友、楊智勇、鄒政達
摘要：冷熱電三聯供(CCHP)系統是一種建立在能量梯級利用概念基礎上,將供熱(采暖和供熱水)、制冷及發電過程有機結合在一起的總能系統。本文按照數據中心的用能特點，探討了三聯供系統在數據中心中應用可行性。
關鍵詞：冷熱電三聯供 CCHP 數據中心 供配電系統 可靠性
冷熱電三聯供(CCHP)系統是一種建立在能量梯級利用概念基礎上,將供熱(采暖和供熱水)、制冷及發電過程有機結合在一起的總能系統。三聯供屬于分布式能源的主要形式之一。由于分布式能源可將能源效率提高80%以上，對環境負面影響小，有利于局部電網安全，對天然氣和電網有削峰填谷的作用，因此很多發達國家將其作為國家能源體系的重要組成部分。從經濟性考慮，燃?xì)馊?lián)供系統更適合于冷熱電負荷相對穩定、常年需要供冷或者供熱的項目，而數據中心用電、和用冷負荷波動小，常年需要供冷，符合三聯供系統的功能特點，本文以某數據中心為例，針對三聯供系統在A級數據中心的應用中的相關問題進行探討。
1 冷熱電三聯供（CCHP）應用概況
分布式能源(Distributed Energy System)是相對于傳統的集中供電方式而言，是指將冷熱電系統以小規模、小容量（幾千瓦至50MW）、模塊化、分散式的方式布置在用戶附近，可獨立地輸出冷、熱、電能的系統，具有靠近用戶、梯級利用、一次能源利用效率高、環境友好、能源供應安全可靠等特點，受到各國政府、企業界的廣泛關注和青睞。其中燃?xì)饫錈犭娙?lián)供因其技術成熟、建設簡單、投資相對較低和經濟上有競爭力，已經在國際上得到了迅速地推廣。
燃?xì)饫錈犭娙?lián)供，即CCHP（Combined Cooling, Heating andPower），是指以天然氣為主要燃料帶動燃?xì)廨啓C(jī)或內燃機等燃?xì)獍l(fā)電設備而產生電力以滿足用戶的電力需求；系統排出的廢熱通過余熱回收利用設備（如余熱鍋爐或余熱直燃機等）向用戶冬季供暖；夏季通過驅動吸收式制冷機供冷；同時還可提供生活熱水，充分利用了排氣的熱量。經過能源的梯級利用使一次能源利用效率從常規發電系統的40%左右提高到80%左右，大量節省了一次能源。
由于天然氣分布式能源可以達到很高的能量利用效率，所以在國外發展非常迅速。從上個世紀70 年代末期開始發展，到現在美國已經有6000多座分布式能源站，僅大學校園就有200多個。英國只有5000多萬人口，但是分布式能源站就有1000多座。英國女王的白金漢宮、首相的唐寧街10 號官邸，都采用了燃?xì)廨啓C(jī)分布式能源站。目前丹麥沒有一個火電廠不供熱，也沒有一個供熱鍋爐房不發電，將冷、熱、電分別生產變?yōu)楦呖萍嫉睦?、熱、電?lián)產，使科學技術變成生產力。20多年來，丹麥國民生產總值翻了一番，但能源消耗卻未增加，環境污染也未加劇。日本由于資源比較缺乏，所以對三聯供研究十分重視。目前，日本三聯供系統是僅次于燃?xì)?、電力的第三大公用事業，到2000年底已建冷熱電三聯供系統1413個，平均容量477kW，廣泛應用于醫院、辦公樓、賓館及其它一些綜合設施中，進行區域冷熱電供應（1）
小型燃?xì)饫錈犭娙?lián)供的應用在我國尚處于起步階段，而且主要集中在上海、北京、廣州等地。北京燃?xì)饧瘓F(tuán)指揮監控中心、北京清華科技園A-02 （文津國際公寓）三聯供能源站、北京會議中心9#樓、北京火車南站三聯供能源供應站、蟹島生態園區冷熱電三聯供能源中心、上海浦東機場、上海舒雅健康休閑中心、廣東鋁業集團、成都深蘭綠色能源站、廣州大學城等多項冷熱電三聯供工程已建成投產。其中廣州大學城能源站為我國目前最大的三聯供項目，是廣州大學城配套建設項目，為廣州大學城一期18萬平方公里區域內的10所大學提供冷、熱、電能三聯供，是目前全國最大的分布式能源站，規劃容量為4×78兆瓦。現在已向廣州大學城內的10所大學及周圍用戶20萬人提供全部生活熱水、空調冷凍水和部分電力（2）。目前，我國分布式能源裝機容量達到500萬千瓦。能源局規劃到2011年我國擬建設1000個天然氣分布式能源項目；到2020年，在全國規模以上城市推廣使用分布式能源系統，裝機容量達到5000萬千瓦，并擬建設10個左右各類典型特征的分布式能源示范區域。分布式能源發電容量占中國總電力裝機容量比例將從目前的不到1%增加到3%,年均增速23%(3)。
2 數據中心概況
擬建數據中心為符合我國標準的A級數據中心，總建筑面積為49000m2，設置4500臺機柜，機柜發熱量按照3.6kW/臺設計，機房面積為20250m2，輔助區面積為20250m2，公攤區面積8500m2。
采用eQuest軟件對數據中心進行負荷模擬計算和分析，得出數據中心的冷熱電負荷，作為空調和發電機的選型依據。
2.1 用電負荷
數據中心用電逐時負荷和全年耗電量如圖1、表1所示。

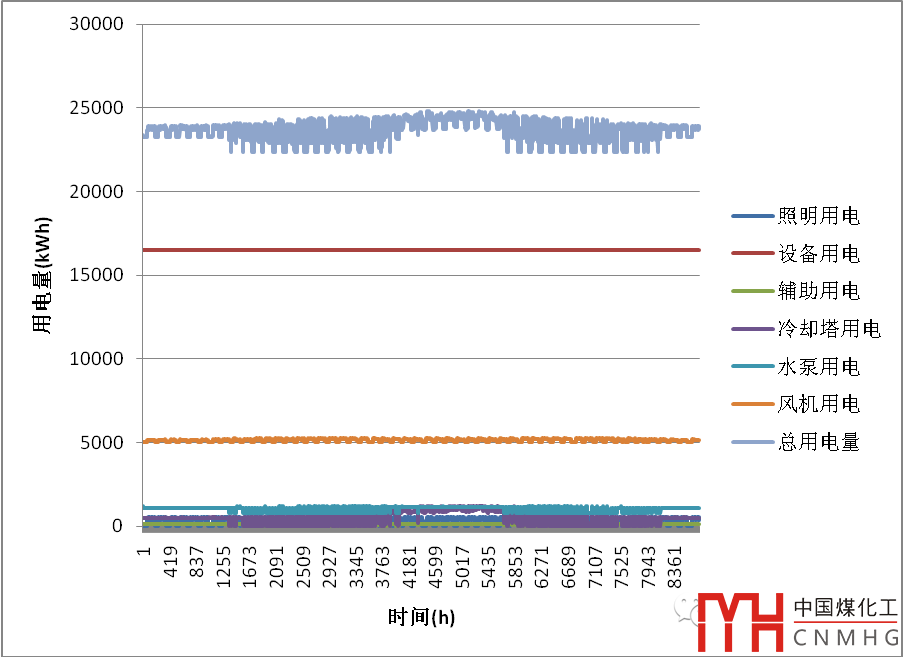

圖1 擬建數據中心逐時用電負荷
表 1 數據中心用電量
|
年耗電量組成 |
|
|
項目 |
年耗電量（MkWh） |
|
空調附屬設備耗電 |
0.84 |
|
冷卻塔耗電 |
4.48 |
|
風機耗電 |
45.12 |
|
水泵及水泵輔助設備耗電 |
9.06 |
|
主機房機柜等設備耗電 |
144.59 |
|
建筑照明等常規設備耗電 |
3.19 |
|
合計 |
207.28 |
最大用電負荷出現在夏季的7月份，最大負荷24808.9kW；全年耗電量為207.28MkWh。
2.2 數據中心冷熱負荷
數據中心逐時冷熱負荷如圖2、圖3所示。

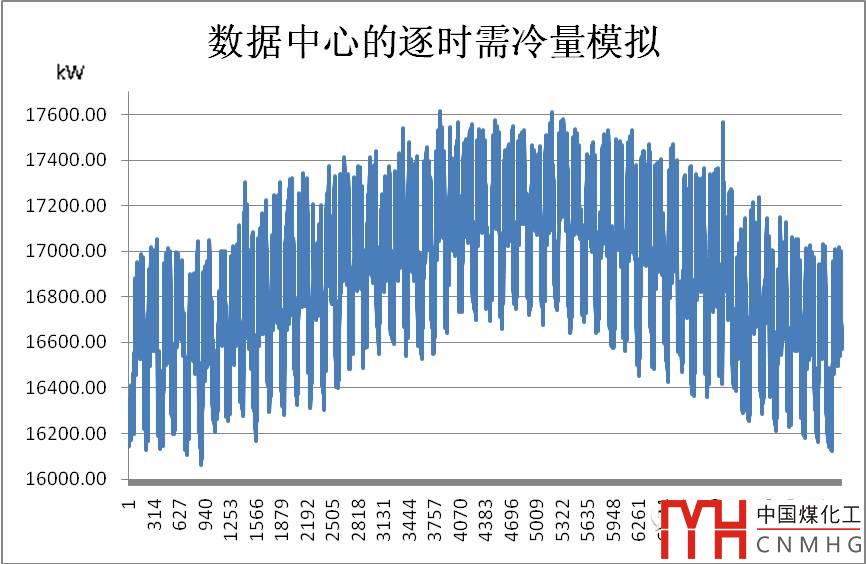

圖2擬建數據中心的逐時負荷

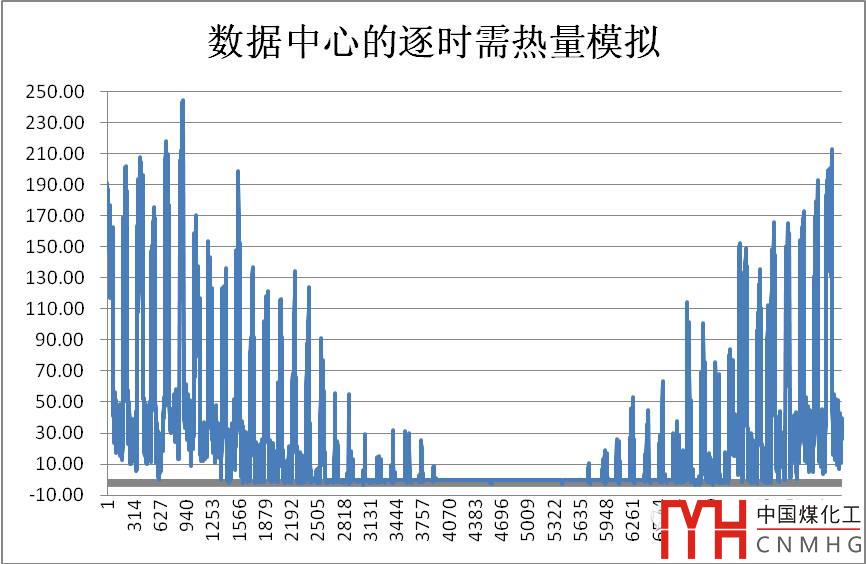

圖3擬建數據中心的逐時熱負荷
從圖2、圖3可以看出:最大用冷出現在夏季的6月份，最大負荷17617kW；最大用熱出現在2月份，最大負荷244.82kW。數據中心全年總需冷量147862385.3kWh,數據中心全年總需熱量219480.05kWh。
3 用電要求和系統設計
3.1 數據中心的供電和空調要求
我國2008年頒布執行的《電子信息系統機房設計規范》GB 50174對A級電子信息系統機房做嚴格的技術要求，如表2所示。
表2A級電子信息系統機房技術要求
|
項目 |
技術要求 |
備注 |
|
A級 |
||
|
環境要求 |
||
|
主機房溫度（開機時） |
23℃±1℃ |
不得結露 |
|
主機房相對濕度（開機時） |
40%~55% |
|
|
主機房溫度（停機時） |
5℃~35℃ |
|
|
主機房相對濕度（停機時） |
40%~70% |
|
|
主機房與輔助區溫度變化率（開、停機時） |
＜5℃/h |
|
|
輔助區溫度、相對濕度（開機時） |
18~28℃、35%~75% |
|
|
輔助區溫度、相對濕度（停機時） |
5~35℃、20%~80% |
|
|
不間斷電源系統電池溫度 |
15~25℃ |
|
|
空氣調節 |
||
|
主機房和輔助區設置空氣調節系統 |
應 |
—— |
|
不間斷電源系統電池室設置空調降溫系統 |
宜 |
—— |
|
主機房保持正壓 |
應 |
—— |
|
冷凍機組、冷凍和冷卻水泵 |
N+X冗余（X=1~N） |
—— |
|
機房專用空調 |
N+X冗余（X=1~N）主機房中每個區域冗余X臺 |
—— |
|
主機房設置采暖散熱器 |
不應 |
—— |
|
電氣技術 |
||
|
供電電源 |
兩個電源供電。兩個電源不應同時受到損壞 |
—— |
|
變壓器 |
M（1+1）冗余（M=1、2、3……） |
用電量較大時設置專用變壓器供電 |
|
后備柴油發電機系統 |
N或N+X冗余（X=1~N） |
—— |
|
后備柴油發電機的基本容量 |
應包括不間斷電源系統的基本容量、空調和制冷設備的基本容量、應急照明和消防等涉及生命安全的負荷容量 |
—— |
|
柴油發電機的燃料存儲量 |
72小時 |
—— |
|
不間斷電源系統配置 |
2N或M（N+1）冗余（M=2、3、4……） |
—— |
|
不間斷電源系統電池備用時間 |
15min柴油發電機作為后備電源時 |
—— |
|
空調系統配電 |
雙路電源（其中至少一路為應急電源），末端切換。采用放射式配電系統 |
—— |
|
電子信息設備供電電源質量要求 |
||
|
穩態電壓偏移范圍（%） |
±3 |
—— |
|
穩態頻率偏移范圍（Hz） |
±0.5 |
電池逆變工作方式 |
|
輸出電壓波形失真度（%） |
≤5 |
電子信息設備正常工作時 |
|
允許斷電持續時間 |
0~4 |
—— |
|
不間斷電源系統輸入端THDI含量（%） |
＜15 |
3~39次諧波 |
3.2 供配電設計
A級數據中心供電要求有很高的可靠性，目前在我國還沒有采用燃?xì)獍l(fā)電機作為主用電源的相關案例，為滿足數據中心的供電可靠性需要做周密細致的配電設計。目前國家沒有相關的并網發電政策，協調并網發電難以實現，因此，數據中心的三聯供系統只能以獨立運行方式，即發電機以孤島運行模式工作。
3.2.1 燃?xì)馊?lián)供作為主電源可靠性分析
對可靠性要求很高的A級數據機房來說，市電網絡與三聯供電站可靠性分析如表3。
表3市網與三聯供系統可靠性比較
|
項目 |
市電 |
CCHP |
|
一次能源 |
多樣、豐富 煤炭、油、天然氣、水電、太陽能、風能等都可以作為市網的一次能源。這個環節其可靠性高 |
較單一 原則上天然氣、油、煤炭均可，但考慮到環保及效率等因素，目前天然氣是首選。該環節可靠性不如市網 |
|
輸配電網絡 |
復雜 發電廠要經過升壓再進行輸送，到目的地城市后要經過數級降壓才給用戶使用。這個過程電能損耗約10%。 |
簡單 發出的電直接給用戶使用，系統非常簡單。 該環節可靠性比市網高很多。 |
|
綜合可靠性 |
相對較低 由于系統復雜，發電、供配電系統級數多，任何環節、任何設備出現問題都會影響到系統的可靠性 |
相對較高 系統簡單、層次少，只要有穩定的一次能源，可靠性得以保證 |
3.2.2 燃?xì)馊?lián)供的使用條件
根據本工程的特點，供電可靠性、安全性位于首位，只有這樣才能應用三聯供技術。從上面分析可以得出三聯供在本工程的使用條件。
a 一次能源要穩定、充足，價格要適中。很幸運，建設單位是天然氣的生產、供應單位，有兩路、甚至三路天然氣供應，氣源產地不同，天然氣管路也分開，天然氣可以保證穩定和充足，天然氣的價格也較合理。
b 關鍵設備CCHP要可靠、高效。此問題在設備招標時要嚴加把控。目前國際上有些高質量的CCHP發電機組能滿足這項要求。
c 要有高水平的運行、維護人員。系統運行和維護的水平關系到平均無故障時間這一參數，其直接影響到可靠性指標。
近三十年的奧運會和世界杯足球賽的經驗表明，滿足上述三個條件，重大國際比賽能采用獨立的發電機組作為賽事重要用電負荷的主電源，市電作為備用。因此，本工程具備使用獨立的發電系統條件，即采用冷熱電三聯供系統。
3.2.3 供配電系統
綜上所述，本數據中心的供配電系統框圖如圖4所示。

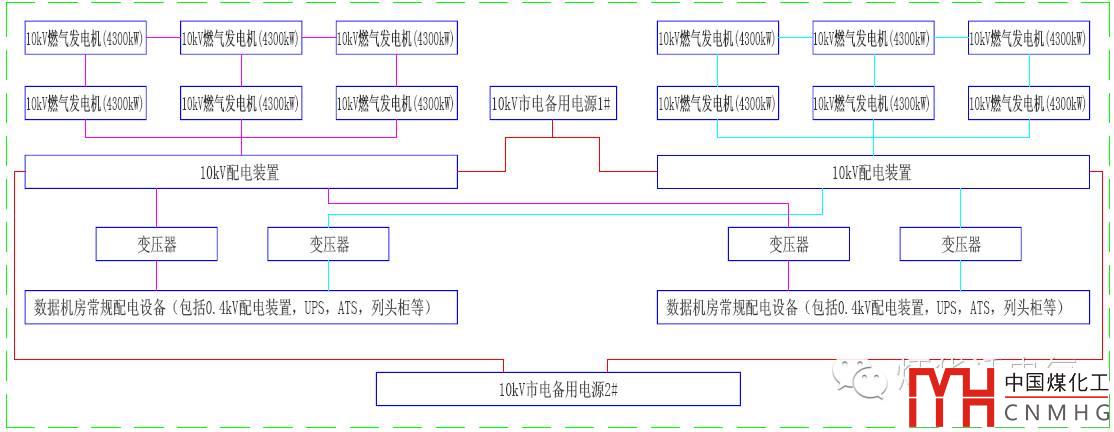

圖4 能源站三聯供供配電系統框圖
由于數據中心用電量大于制冷量，發電機選用發電效率較高的燃?xì)鈨?nèi)燃機作為發電機組，CCHP為10kV機組；為保證數據中心的用電可靠性，發電機組分為兩組，每組6臺4300kW，設置在不同地理位置作為物理分割，兩路市電作為備用。每組發電機組可以做到4+2冗余，即一組內的一臺發電機組如果在檢修或保養時，另一臺故障，剩余的同組內其它四臺可以帶同組內的全負荷；如果整組發電機出現故障，另一組發電機可以帶起100%用電負荷，從而滿足A級機房的兩路同時供電的用電要求，保證數據中心機房用電的可靠性。
3.3空調設計
3.3.1數據中心空調流程
空調系統設計如圖5。

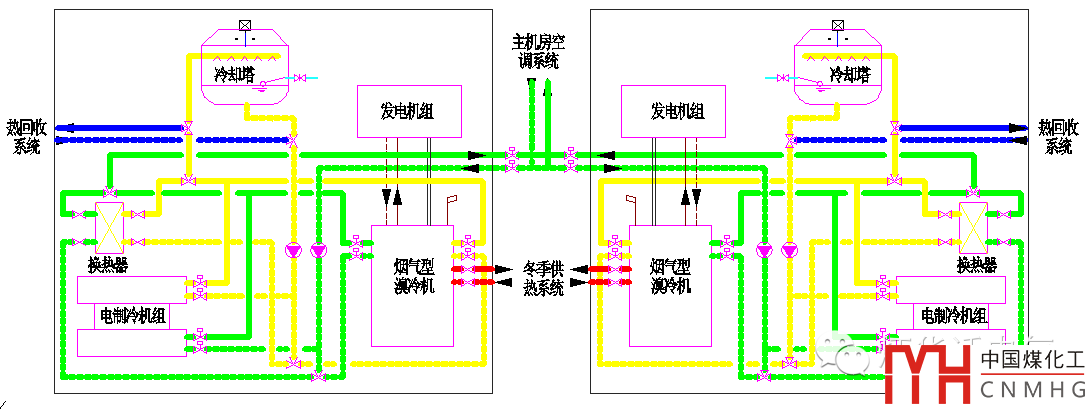

圖5 空調設計流程圖
本數據中心按照機房空調要求，空調系統采用采用2N配置，主用為煙氣溴冷機，電制冷作為備用，末端采用全空氣系統，機房?jī)?nèi)保持10Pa正壓，機房?jī)?nèi)新風量保證每小時換氣一次。其他監控室、輔助區和公攤區的業務管理及后勤用房、變配電室、電梯機房等房間可采用集中供冷供熱方式，冷熱源全部由三聯供能源站集中供冷系統包括電制冷機和吸收式冷溫水機組提供，冷熱源通過冷熱水管道輸送。
3.3.2 空調系統主要設備操作方式
a 煙氣熱水型直燃機組
當發電機運行時，首先利用發電機排出的余熱作為煙氣熱水型吸收式機組的熱源，提供全年供冷所需冷凍水。煙道上裝設三通調節閥，可根據末端冷負荷變化情況，調節進入直燃機的煙氣量，當冷負荷較小時，部分煙氣通過煙道直接排放到大氣。另外從發電機出來的高溫缸套水進入吸收式冷溫水機組的低發，經換熱從空調機組出來后如溫度仍不能降低至發電機所要求的溫度，可以進一步通過散熱器對其進行冷卻。為保證在發電機組不工作或不能達到滿負荷工作，即沒有煙氣余熱可利用或煙氣供應不足時，余熱吸收式機組仍可以提供冷負荷的供應，本項目余熱機組選用帶有燃燒機的全補燃型機組，以保證冷負荷的供應。另外在采暖季當煙氣冷凝換熱器檢修時，直燃機組還可以作為熱源用于采暖供熱。
b 電制冷機組
當市政管網燃?xì)獗磺袛鄷r(shí)，電制冷機組作為備用投入運行，滿足數據中心空調要求。
c 冷卻塔
一臺煙氣溴冷機和一臺電制冷機共用一臺冷卻塔，若煙氣溴冷機工作，則冷卻塔與煙氣溴冷機連接，若電制冷機工作，則冷卻塔與電制冷機連接，冬季則利用冷卻塔免費制冷，而煙氣余熱用于周圍相鄰地塊供熱，以提高CCHP的經濟效益。
4 結論
（1）燃?xì)馊?lián)供（CCHP）是冷、熱、電三聯供系統建立在能量的梯級利用概念基礎上， 以天然氣為一次能源，產生冷、熱、電的聯產聯供系統。提高了天然氣能源利用率，大量節省了一次能源。數據中心是負荷波動較小，用電和用冷量大，常年需要供冷，符合CCHP的運行特點，能夠提高CCHP的經濟性。
（2）數據中心采用三聯供應以用電負荷的容量作為設計的依據。通過合理的設計，CCHP系統可以滿足A級數據機房的供電和供冷需要，保證數據中心用電和用冷的可靠性。
參考文獻:
[1] 王小春，寇建玉，史艷輝，冷、熱、電三聯供系統技術及應用[J]，勘測設計，2010（1）：42-45；
[2] 李峰, 周孝清, 對廣州大學城區域能源站系統若干問題的探討，制冷，2003，22（04）：14-18；
[3] 《關于對〈發展天然氣分布式能源的指導意見〉征求意見的函》，2010-4；
[4]《電子信息系統機房設計規范》,GB 50174-2008。
