聊聊電氣機房的防水措施
電氣機房主要有變電所、配電室、控制室、柴油發電機房、UPS室、蓄電池室、智能化設備用房等,嚴格意義上講,單純的電氣豎井不能算為電氣機房。
明確電氣機房的范圍,下面聊聊電氣機房位置確定的要點,這方面許多規范、標準做出規定,例如《20kV及以下變電所設計規范》GB50053-2013、《民用建筑電氣設計規范》JGJ16-2008、《低壓配電設計規范》GB 50054-2011、《智能建筑設計規范》GB50314-2015、《火災自動報警系統設計規范》GB50116-2013等均有相關條款和要求。結合規范、標準,將共性部分與各位進行共享和討論,首先討論電氣機房的防水問題。

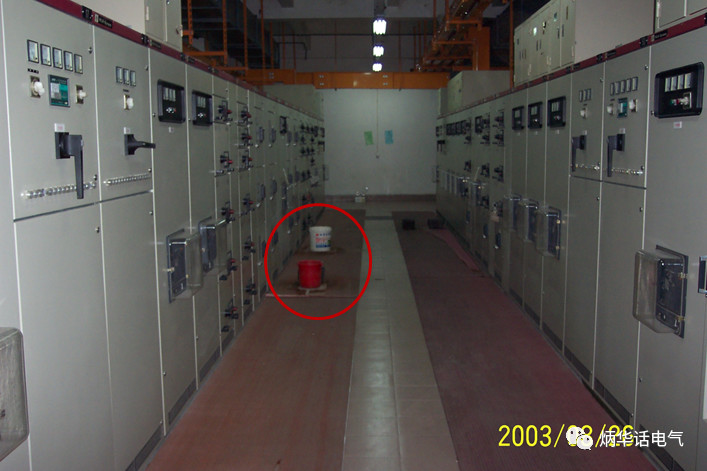

圖1 變電所漏水實例
1、電氣機房不能選址在低洼處
這也是常識性問題,低洼處有兩者情況:
1)獨立變電所
獨立變電所是單體建筑,選址不能選址低洼處,以防變電所進水。
2)機房設在建筑物地下室最底層
電氣機房設在建筑物地下室最底層與現行規范要求不相符,但實際工程中經常采用變通辦法,即在電氣機房下面設高度1.8m~2.2m的夾層,夾層里設集水坑及潛水泵。這種辦法主要用在變電所、高壓配電室等,這也是解決問題的辦法。

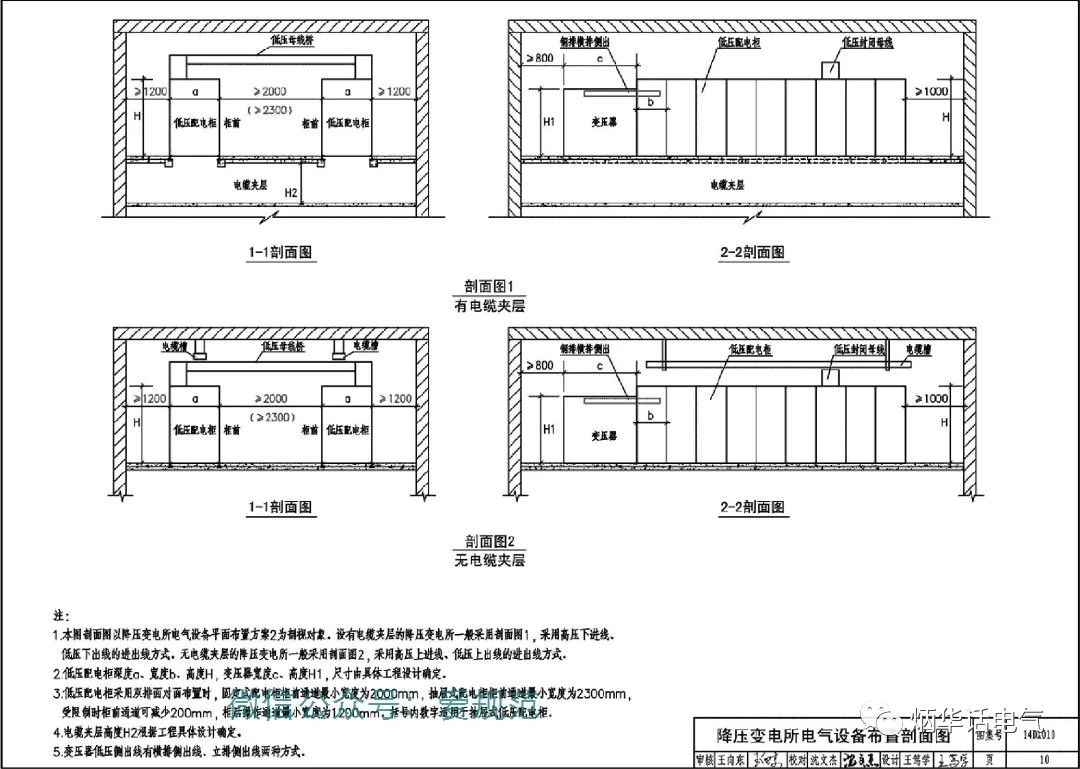

圖2 電纜夾層的設置
2、電氣機房上方有水房間的處理
如前所述,電怕水是基本常識,電氣機房中的電氣設備一旦進水不僅影響系統正常運行,還會危及人員的人身安全。因此,應該旗幟鮮明的表示:電氣機房杜絕設在直接有水房間(廁所、浴室或其他經常積水場所)的正下方。在設計時,需要與建筑專業溝通,合理地選擇電氣機房的位置。
實際工程中,經常會有在上方有水房間與電氣機房之間增設夾層,或雙層樓板,這是解決問題的辦法,但要滿足一定的條件,筆者認為主要條件有:
-
1)有水房間和夾層地面均設防水層,起到雙保險作用;
-
2)夾層地面設有一定坡度,以防一旦夾層中有水可以將其引到電氣機房之外;
-
3)夾層中的水有排出去的措施,不能在夾層中積水。
3、電氣機房與有水房間貼鄰的處理
這種現象在實際工程中也經常遇到。當電氣機房與有水房間貼鄰時,需要采取防水措施,通常做法是與有水房間設雙層隔墻,這種辦法是行之有效的措施。
4、抬高電氣機房的地面標高
為了防水,電氣機房的地面至少高出本層樓地面一定高度。當電氣機房設在地下層時,其地面至少高出本樓層地面150mm;電氣機房設在地上時,其標高差值至少為100mm。這是最低要求,有條件可以再抬高!
圖3 電氣機房地面標高高于周圍地面
5不應穿過變形縫和伸縮縫
電氣機房不應設在變形縫、伸縮縫、沉降縫上,這些縫很難做好防水,防水問題解決不好,隱患將會增多。另一方面,這些縫主要考慮不均勻沉降、熱脹冷縮等影響,電氣機房地面也會隨之變化,對于剛性連接的供配電裝置、母線等將會造成剛性損傷,危及系統安全運行。
因此,電氣機房要躲著水設置,躲不開時要將水疏導到電氣機房之外并有排水措施。
上述觀點你同意嗎?如果對你有用,歡迎轉發、分享,讓更多的同行從中受益!
-
