接上篇文章：一張圖看清楚保護選擇性，首先介紹熔斷器之間的保護選擇性，《低壓隔離電器和熔斷器選用和使用導則》T/CEEIA 301-2018、《全國民用建筑工程設計技術措施（電氣）》2009版等文獻有詳細要求。

本信息也介紹過熔斷器的類型，請參閱：重新認識熔斷器！

• 符合GB/T13539.2-2015的相同類型的熔斷器（如gG），當額定電流≥16A，通過確定其額定電流比為1.6:1或更高，則熔斷器滿足全選擇性要求，用戶不需進行另外驗證。

• 對于額定電流15A以上的gN或gD熔斷器，其額定電流比為2:1。

• 當熔斷時間≥0.1s時，熔斷體之間的選擇性通過時間-電流特性進行驗證，如圖1所示。

• 當熔斷時間＜0.1s時，熔斷體之間的選擇性通過弧前I²t和熔斷I²t值進行驗證。

需要說明，熔斷器制造廠將提供在額定電壓下假定非常低的阻抗短路故障時的熔斷I²t值。實際使用中，在熔斷期間，由于故障時的阻抗及出現在熔斷器兩端的實際電壓，允通I²t值通常較低。

1、熔斷時間≥0.1s時選擇性驗證

如圖1所示，對每個預期電流值，熔斷器F4的最大熔斷時間應小于F2的最小弧前時間。

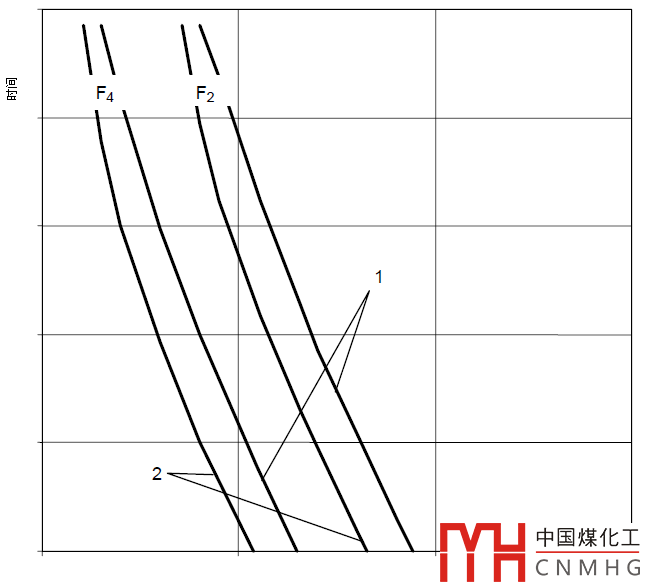

圖1 熔斷時間≥0.1s時，熔斷器F₂和F₄之間選擇性驗證

圖中：1——最大熔斷時間；2——最小弧前時間。當熔斷體特性僅以一根曲線表示時，制造廠應規定誤差。

2) 熔斷時間＜0.1s時選擇性驗證

對此熔斷時間，應考慮I²t值。熔斷器F4的最大熔斷I²t值必須小于熔斷器F2的最小弧前I²t值。
