家用節電器的節電分析

李炳華（悉地國際建筑設計顧問有限公司 100013）

晏浚博、岳云濤、周彬（北京建筑工程學院100044）

摘要 近年來市場上出現了許多家用節電器，本文對市場上暢銷的三種家用節電器進行試驗和分析，分別對液晶電視機、冰箱、節能燈以及住戶住宅進行對比試驗和測量，結果表明：這類節電器節電效果不佳，多數情況下起不到節電的作用，并且它們對電能質量產生不良的影響。

關鍵詞 節電器 能耗 電能質量 諧波 功率因數 PF

Analysis of energy saving tohousehold energy saver

Abstract: In recent years household Energy Saver hasappeared on the market. This paper introduces the experiment and analysis aboutthree type of Energy Saver which sold very well. The test of LCD TV, refrigerator,compact fluorescent lamp (CFL) and one dwelling house was taken for comparison.The results show that these Energy Savers have poor energy-saving effect inmost cases and they have harmful effect on the power quality during using theseEnergy Saver.

Keywords: energy saver, energyconsumption, power quality, harmonic, power factor, PF

1 引言

自從電力系統被應用以來，由于電能計量的出現，節電器也就相繼出現了。節電器經過幾十年的發展，已經廣泛應用于各類電器中，隨著對電能質量和綠色用電的重視，慢慢發現節電器所造成的一些問題，有的節電器不僅不能節電，還會造成電能的浪費以及對電網的污染。筆者在市場上三個暢銷品牌的家用節電器進行對比試驗研究，分析節電器的節能效果和對電能質量的影響。

1.1 節電器

節電器是指在不影響電器的原有功能的前提下，能夠節約電能的電氣裝置^[1]。相對于電網來說，節電器是一種負載，因此它自身的能耗必須相當?shù)筒拍苓_(dá)到節電的效果。

一直以來人們都是針對不同負載類型而使用不同類型的節電器，因此按照負載類型，節電器可分為照明節電器、電機節電器、空調節電器和箱式節電器等^[1]。這些節電器的控制原理不盡相同：利用正弦跟蹤技術，抑制和減少供電線路中的沖擊電流和瞬變及高次諧波；利用濾波和能量吸收技術，吸收動力設備反相電勢的能量，并回饋給負載?，F(xiàn)在市場上出現了家用節電器，根據商家宣傳，只要在家里插座上插上節電器即可節電，而不必針對單一負載。由于家庭使用負載種類復雜，因此可以認為它們是通用型的節電器，適合多種負荷。

目前市場上充斥著多種品牌的家用節電器，它們宣傳自己的節電效果好，每月節省電量能達到25%-35%，操作方便，只需插在空置的插座上或者延長的電源接線板上即可。為了檢測家用節電器的實際效果，筆者購買了市場上銷售量較多的三種節電器進行試驗。

1.2 功率定義

為了評價節電器的節電效果，需要分別測量未使用節電器和使用節電器的相同時間內，負載的用電量。為了能直觀的看出節電器對負載功率的影響，且因?yàn)殡娖鞯墓β适菚r(shí)刻變化的，就需要定義一個時間段內的平均功率。本文將電器使用時間段內的平均有功功率、無功功率、視在功率分別用下面三個公式定義。

電器使用時間段內的有功功率：

式中：W——為電器使用時間段內產生的有功電度，單位Wh；

——為電器投入使用的時間，單位h。

電器使用時間段內的無功功率：

式中：Wq——為電器使用時間段內產生的無功電度，單位Var·h；

——為電器使用的時間段，單位h。

電器使用時間段內的視在功率：

式中：Ws——為電器使用時間段內產生的視在電度，單位Vah；

為電器使用的時間段，單位h。

2 節電器的試驗及數據分析

2.1 試驗器材

節電器從市場上直接采購，銷量排行靠前，分別用a、b、c表示。家用電器和照明燈具為住戶正在使用的設備。設備及器材見表1。

表1 試驗器材

2.2 試驗內容

（1）節電器產品說明書中的使用條件為：

1. 將本產品插在住在內空置的插座上或者延長的電源接線板上即可，一般來說，插在用電量較大的線路上或功率大的電器設備附近效果更佳，如果家里電器多或分支多，可以考慮使用多套本產品。

2. 如果房屋類似于鄉鎮自建房（一表多層），使用時將本產品插在用電設備較為集中的樓層或頂樓，并請使用合格的電源插座。

3. 插在上面后最好不要再經常取下或斷電，以發揮產品最佳功效，使用時間越久，效果越好越全面。

因此，如圖1所示，本試驗將被測電器設備、綜合測量儀、節電器置于同一個接線板上，測量符合產品說明書的要求。綜合測量儀要檢測功率、電度等參數，它同時采集電壓、電流等信號。

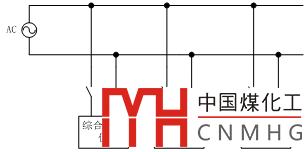

圖1 等效電路圖

（2）本試驗將在電視機、15只22W節能燈和冰箱穩定工作（冰箱穩定工作是指壓縮機工作）后開始測量，分別記錄無節電器、使用節電器a、使用節電器b、使用節電器c時的數據。本試驗為了滿足長時間使用節電器的條件，還選擇了一戶生活規律的住戶進行試驗，并且節電器插在靠近住戶進線處的插座上，測試時間為24小時。

（3）測量儀器設定為5分鐘取一次值，測量數據包括：有功電度、無功電度、視在電度、最大功率、最小功率、最大無功功率、最小無功功率、最大視在功率、最小視在功率、平均電流、平均功率因數、最大功率因數、最小功率因數、平均基波功率因數、最大基波功率因數、最小基波功率因數、電流總諧波畸變率、總諧波電流、電壓總諧波畸變率、總諧波電壓等。

2.3 數據及其分析

（1）節電器對家用電器的能耗影響

表2和圖2、表3和圖3、表4和圖4分別為液晶電視穩定工作140分鐘、冰箱工作80分鐘、15個22W節能燈工作150分鐘的能耗和平均功率數據表。

表2 液晶電視140分鐘能耗表

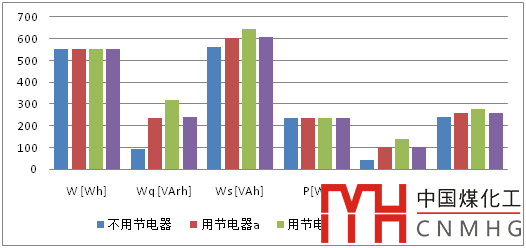

圖2 液晶電視能耗圖

由表2和圖2可知，液晶電視使用三種節電器后有功電度和有功功率略有增加，無功功率和無功電度增加十分明顯，自然地，視在功率和視在電度有不同程度的增加。

表3 冰箱能耗表

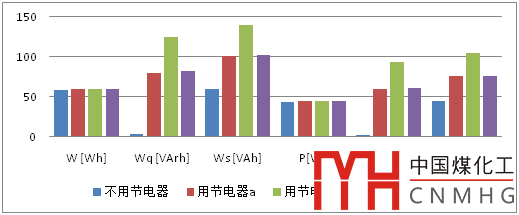

圖3 冰箱能耗圖

由表3和圖3可知，電冰箱使用三種節電器后有功電度和有功功率也略有增加，無功功率和無功電度有近35倍的最大增幅，視在功率和視在電度顯著增加。

表4 節能燈能耗表

圖4 節能燈能耗圖

由表4和圖4可知，節能燈使用三種節電器后有功電度和有功功率變化不大，無功功率和無功電度增加十分明顯，視在功率和視在電度有不同程度的增加。

結論1：對單個家電而言，這三種節電器沒有明顯的節能效果，反而在多數情況下呈現出耗能的特征。

（2）節電器對家用電器電能質量的影響

表5、表6、表7分別為液晶電視穩定工作140分鐘、冰箱工作80分鐘、15個22W節能燈工作150分鐘的電能質量參數表。

表5 液晶電視電能質量表

圖5 液晶電視電能質量圖

通過表5和圖5可知，液晶電視使用三種節電器后電流均有不同程度的增加，功率因數PF和cosφ都有降低，諧波電流均有增加。因此使用節電器后電能不但沒有降低，反而會增加用戶電費的支出，同時電能質量受到影響。

表6 冰箱電能質量表

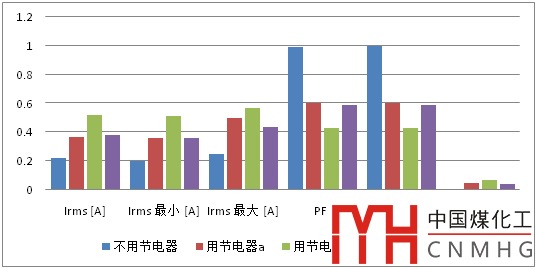

圖6 冰箱電能質量圖

通過表6和圖6可知，冰箱使用三種節電器后電流增加非常明顯，尤其使用節電器b后電流是使用前的2.36倍。功率因數PF和cosφ降低明顯，導致無功功率大幅度增加。諧波電流也有不同程度的增加。因此對電冰箱來說，使用節電器后電能顯著增加，用戶電費支出也會明顯增加。同時使用節電器后電能質量會受到一定程度的影響。

表7 節能燈電能質量表

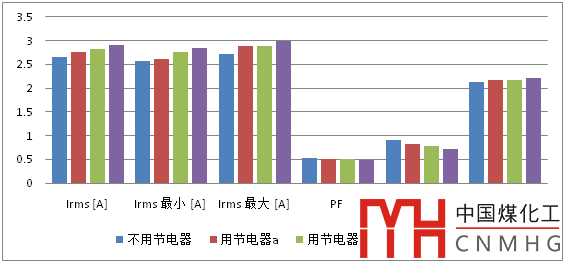

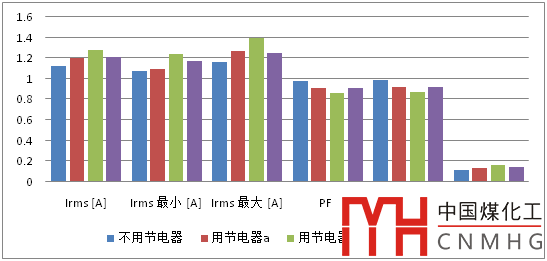

圖7 節能燈電能質量圖

由表7和圖7可知，節能燈使用三種節電器后電流略有增加，功率因數PF和cosφ呈現下降特征，總諧波電流略有增加，但不明顯，而總諧波電流畸變率略有下降。因此對節能燈來說，使用節電器后電流增加會影響到用戶電費的支出。

結論2：對單個家電而言，這三種節電器對電能質量有不同程度的影響，尤其對功率因數和諧波影響比較明顯。

（3）節電器對住戶的電能損耗及電能質量的影響

本研究對北京某住戶使用節電器進行24小時監測，該住戶建筑面積約165m²，三室兩廳二衛，商品房。測量數據見表8和表9。

表8 住戶24小時能耗表

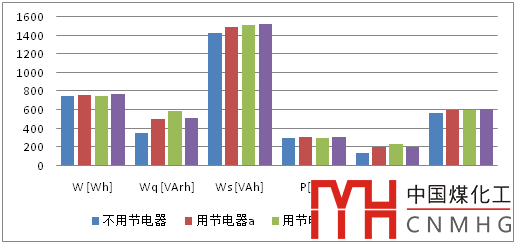

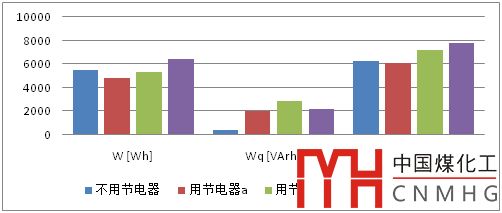

圖8 住戶24小時能耗圖

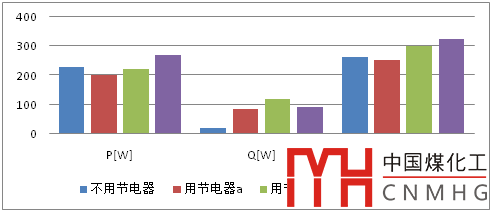

圖9 住戶24小時功率圖

由表8、圖8和圖9可知，使用三種節電器對住戶有功電度和有功功率影響有大有小，增減幅度在13%以內；而對無功功率和無功電度成倍增加，影響十分明顯；視在功率和視在電度在多數情況下呈現增加的特征。

表9 住戶24小時電能質量表

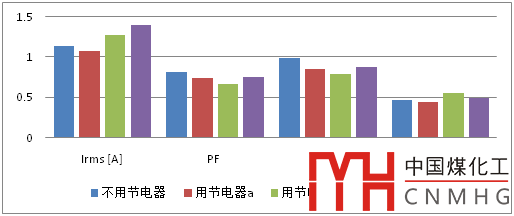

圖10 住戶24小時電能質量圖

通過表9和圖10可以看出，在住戶進線處使用三種節電器各24小時，使用節電器a后電流略有減小，其它兩個節電器電流有所增加；功率因數PF和cosφ呈現下降特征，這是我們不希望的結果；總諧波電流兩種節電器b、c有所增加，節電器a略有減小，但不明顯。

結論3：對單戶住宅而言，這三種節電器沒有表現出明顯的節能效果，有些情況下呈現耗能的特征；同時節電器對電能質量有不同程度的影響，尤其對功率因數影響比較明顯。

3 結論

綜上所述，可以得出如下結論：

1. 對單個家電和住宅而言，這類節電器沒有表現出明顯的節能效果，有些情況下呈現耗能的特征；

2. 使用這類節電器會嚴重影響電能質量，會大大增加無功功耗，降低電路的功率因數；

3. 使用這類節電器存在諧波含量增加的風險。

目前家用節電器沒有統一的標準，希望用戶謹慎購買、使用節電器。也希望相關部門能夠盡快制定標準，對市場上的節電器進行嚴格監管。

參考文獻

[1] 李炳華,宋鎮江.建筑電氣節能技術及設計指南, 中國建筑工業出版社,2011.11
