體育照明的供配電系統

1 供電電源

（1）負荷等級及電源要求

根據《體育建筑電氣設計規范》JGJ354-2014第3.2.1條規定，體育建筑負荷分級應符合下列規定：

1 負荷分級應符合表1的規定。

表1 體育建筑負荷分級

注：A 包括主席臺、貴賓室及其接待室、新聞發布廳等照明負荷，應急照明負荷，計時記分、現場影像采集及回放、升旗控制等系統及其機房用電負荷，網絡機房、固定通信機房、擴聲及廣播機房等用電負荷，電臺和電視轉播設備，消防和安防用電設備等；

B包括臨時醫療站、興奮劑檢查室、血樣收集室等用電設備，VIP辦公室、獎牌儲存室、運動員及裁判員用房、包廂、觀眾席等照明負荷，建筑設備管理系統、售檢票系統等用電負荷，生活水泵、污水泵等設備；

C 包括普通辦公用房、廣場照明等用電負荷；

D 普通庫房、景觀等用電負荷。

2 特級體育建筑中比賽廳（場）的TV應急照明負荷應為一級負荷中特別重要的負荷，其他場地照明負荷應為一級負荷；甲級體育建筑中的場地照明負荷應為一級負荷；乙級、丙級體育建筑中的場地照明負荷應為二級負荷；

3 對于直接影響比賽的空調系統、泳池水處理系統、冰場制冰系統等用電負荷，特級體育建筑的應為一級負荷，甲級體育建筑的應為二級負荷；

4 除特殊要求外，特級和甲級體育建筑中的廣告用電負荷等級不應高于二級。

甲級及以上等級的體育建筑應由雙重電源供電，正常情況下，兩路電源同時供電，當一路發生故障時，可自動切換到另一路電源上，以保證重要負荷繼續供電。特級體育場除要有雙路電源供電外，應備有柴油發電機組設備，供一級負荷中特別重要負荷使用；乙級、丙級體育建筑宜由兩回線路電源供電，其他等級的體育建筑可采用單回線路電源。特級、甲級體育建筑的電源線路宜由不同路由引入。

（2）對于舉行重要國際比賽的體育場，建議將永久負荷及其供配電系統與臨時負荷及其供配電系統分開設置，永久供配電系統為永久負荷服務，賽事臨時性負荷由臨時供配電系統提供保證。這樣設計既經濟又合理，在奧運會、世界杯足球賽等體育場中臨時供配電系統得到廣泛應用。

（3）僅在比賽中才使用的大型用電設備宜設置單獨的變壓器供電。當電源偏差不能滿足要求時，可設置有載調壓變壓器。

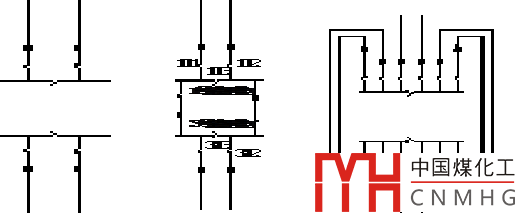

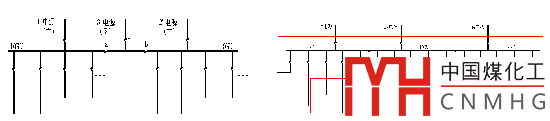

（4）常用的體育場高壓配電系統見圖1。

(a) (b)

(c) (d)

（e） （f） （g）

圖1 體育場照明裝置的供配電系統

圖中為雙電源供電，一用一備系統，適用于等級較低的體育建筑；(b)為雙電源供電，兩路同時工作，互為備用系統，適用于中高等級的體育建筑；(c)為三電源供電，兩用一備系統，適用于高等級體育建筑；(d)為三電源供電，三路同時工作，互為備用系統，也適用于高等級的體育建筑；(e)為四路電源，同時工作，兩兩電源為一組，兩組間相互獨立；(f)為四路電源，同時工作，站間單向聯絡；(g)為四路電源，兩兩一組，站聯雙向聯絡。方案、（f）、（g）適用于體育中心、等級高的特大型體育建筑。

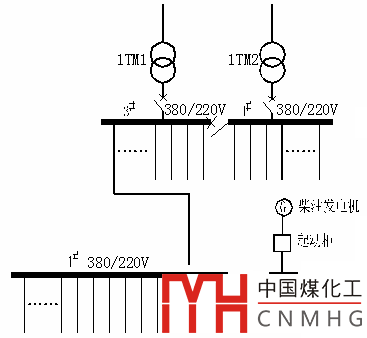

圖2 柴油發電機組應急/備用系統

（5）常用的應急/備用電源系統

體育場應急/備用電源通常采用柴油發電機組，通常為低壓供電，大型體育中心也有統一采用10kV應急/備用供配電系統。

低壓應急系統中，可根據需要分別設置低壓應急母線段和備用母線段。應急/備用母線段分別由市電和應急/備用電源通過雙電源轉換裝置向其供電，平時由市電向應急/備用母線供電，當市電均停電時，啟動柴油發電機組，由發電機組繼續向應急/備用母線提供電源。由于應急母線段和備用母線段所帶負荷性質有差別，在特級和甲級體育場中往往分別設置應急/備用兩段母線，一段用于賽事、轉播等重要負荷，一段用于消防類等負荷。設置獨立的應急母線段便于重要負荷的管理、安全可靠運行，便于在有重要賽事時接入臨時柴油發電機組。

2 配變電所數量和位置

大型體育場的變配電所一般不少于2個，體育館、游泳館變電所的數量一般不多于2個。由于供配電點的距離比較長(100m以上)，故變配電所集中設置會造成電能損失過大，技術經濟指標不合理。《體育建筑電氣設計規范》JGJ 354-2014第3.5.2條規定，比賽場地照明燈具端子處的電壓偏差允許值：特級和甲級體育建筑宜為±2%，乙級及以下等級的體育建筑應為±5%。

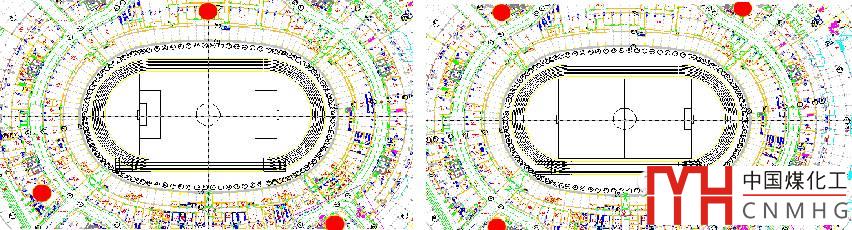

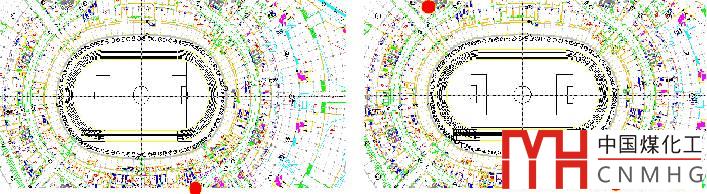

(a) 一個配變電所 (b) 兩個配變電所
(c) 三個配變電所 (d) 四個及以上配變電所

圖3 體育場配變電所的位置及數量

因此，體育場配變電所位置及數量參見圖3，其位置也考慮了布燈方式的不同、用電負荷分布來考慮。如四角布燈型式，配變電所通常布置在塔底，每塔用一專用變壓器供電；光帶式布燈型式，則變配電所位置盡量在平面上接近光帶的中心位置。

如果體育場內電力用電容量較大時，變配電所的位置應對照明和電力設備綜合考慮。

表2 配變電所數量及位置的確定

* 方案編號見圖3。

3 燈光控制

體育場一般設置一個燈光控制室，其位置最好設在主席臺斜對面的一層，操作者能看到主席臺又能看到計時記分牌，總之能觀察到大半個體育場的燈光和場地情況。燈光控制室也有設在主席臺一側的上部，還有和計時記分牌控制室合一的?？刂剖覂?nèi)設燈光控制臺，控制臺上設有全場燈光布置模擬盤和燈光(手動／自動)單控和總控按鈕。北京奧運會以來，體育場越來越多的采用智能照明控制系統。

《體育建筑電氣設計規范》JGJ 354-2014規定，特級和甲級體育建筑應采用智能照明控制系統，乙級體育建筑宜采用智能照明控制系統。體育建筑的場地照明控制應按場館等級、運動項目的類型、電視轉播情況、使用情況等因素確定照明控制模式，并應符合表3的規定，其他等級的體育建筑可不受此限制。

表3 場地照明控制模式

注：√-應采用；○-視具體情況決定；×-不采用。

4 氣體放電燈線路

（1）啟動電流的限制

傳統光源的啟動借助于一個電子觸發器，這是大多數金屬鹵化物燈所采取的措施。從鎮流器或觸發器到燈具光源間的電纜長度，取決于所用燈具、電纜以及觸發器的類型，通常是限制在5-100m范圍內。常見的金屬鹵化物燈啟動電流約為工作電流的1.2~1.8倍。而且它們的第一次啟動時間較長，一般約在4-10min。開啟時必須限制同時投入大量負荷，以防止啟動電流過大而引起斷電。一般是采用程序控制、延時繼電器或手動順序啟動的投入方法予以限制。

LED燈的啟動電流取決于驅動電路，由于尚沒有相關產品標準，不同產品的啟動電流差別較大。一般來說，體育場用的LED燈的啟動電流不低于工作電流的4倍，啟動沖擊相對較大。但啟動時間較短，瞬間可以點亮。由于LED照明是新鮮事物，許多工作尚在研究中。

采用智能照明控制系統很好的解決了順序啟動問題，減少了啟動電流的沖擊。

（2）功率因數的提高

金屬鹵化物燈線路的功率因數較低，一般僅為0.5左右；LED燈的功率因數及PF差異較大，許多產品這兩項指標較低。根據在體育場布燈特點，經常采取單燈提高功率因數的方法，即把每一個燈具內用的電容與燈具啟動設備組合在一起，使功率因數不低于0.9，以滿足《體育建筑電氣設計規范》JGJ 354-2014第19.3.7條的規定。

（3）再點燃過程中的照明措施

LED燈的優勢之一是可以瞬間點亮，不存在再點燃不亮的問題。

而金鹵燈則不同，正常電源故障恢復后，金屬鹵化物燈的再點燃時間會長達10-15min以上。在幾萬人的體育場內，這段時間場地上要保持一定的照度，在要求不高的體育場中，可以采用部分燈用電子觸發器直接再點燃，部分燈逐漸再點燃的辦法解決；有的體育場解決再點燃問題，可以采用若干鹵鎢燈作為場地應急照明。在這兩種情況下，均不能進行正常比賽。對于大型體育場進行的國內或國際比賽，應根據應急電視轉播模式下照明的要求設置觸發燈具的數量，以保證最低照度讓比賽順利進行。

除了熱觸發裝置外，高強度氣體放電燈HID專用的不間斷電源裝置也是保證電源轉換過程中金鹵燈不熄滅。

（4）中性線截面選擇

無論金屬鹵化物燈還是LED燈，都存在諧波電流的影響，LED燈的諧波影響更大，因此場地照明回路中性線截面應不小于相線截面。

（5）配線及安裝

所有安裝在燈桿上或安裝在光帶燈橋上的電氣設備(燈具、鎮流器、觸發器、熔斷器及其附件)，以及電線電纜均應能經受大氣帶來的污染、風、雨、雪、曝曬等考驗，沿海地區還應能防鹽霧侵蝕。

燈桿或光帶的風荷載面積，應取其全部投光燈的正面面積和燈橋面積的總和，不應是單個燈具面積相加計算。

由于觸發器的電壓比較高，因此選用電纜標稱電壓不應小于1000V。敷設在體育建筑室外陽光直射環境中的電力電纜，應選用防水、防紫外線型銅芯電力電纜。

鎮流器、觸發器至光源的距離，必須限制在廠家規定的連接電纜的限值以內。

投光燈的安裝應保證其長期運行，其俯角和方位應保證正確無誤。

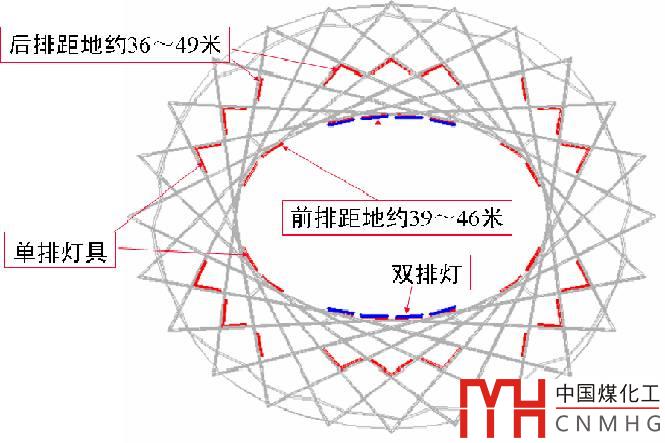

實例：圖4為2008年北京奧運會主體育場——國家體育場“鳥巢”的場地照明布置，該體育場用于奧運會時的田徑、足球比賽和開幕式和閉幕式。共采用采用了594套MVF403燈具，2000W/380V短弧金鹵燈。“鳥巢”場地照明視覺效果非常好，不僅滿足了場地照明的功能性要求，而且給體育場場內空間增加了靈性或變化。

圖4 北京奧運會主體育場場地照明布置
