1 概述

試驗時間: 2003 年 06 月 25 日

試驗地點: 上海市浦東施耐德配電電器有限公司

執行標準: GB14048-2、IEC60947-2

參加人員: 設計院 李炳華

施耐德公司 許仲舒、何巍偉、楊海龍

2 試驗?zāi)康?/span>

驗證 Masterpact MT 斷路器的區域選擇性聯鎖（ZSI）功能，以及在區域選擇性聯鎖范圍內的斷路器在短延時故障情況下保證動作的選擇性。

--短延時保護時，保證上下級保護之間的選擇性；

--短延時保護時，快速切除故障回路，縮短系統承受短路故障電流的時間。

3 試驗方法：

由施耐德公司提供兩臺MT斷路器，按圖1接線，在試驗回路中注入大的故障電流，驗證ZSI功能。

4 試驗器材

表1 試驗設備

斷路器：MT 06 N1 3P F +MIC 5.0A，額定電流630A，交流50Hz、440V時極限分?jǐn)嗄芰?/span>42KA，三相三極，Icu=Ics=Icw(0.5s)，固定式，具有電流測量、故障報警觸點、故障指示、ZSI觸點、測試、通訊等功能。

電流調整器：BANC DE TEST 6000AOPT 1480，用于提供低電壓、大電流的電器設備，最大電流可達1500A，電流可調。電流調整器模擬較大的故障電流。

多功能測試儀：Merlin Gerin 33595，交流115/230V，50/60Hz，用于測量ZSI控制線路是否接通。

5 試驗原理

兩臺相同型號，控制單元相同的斷路器串聯，控制單元所有設定值相同。在斷路器未采用ZSI 和采用 ZSI 的情況下，分別向主回路注入相同大小的短路短延時電流，模擬單相短路。在未采用ZSI 的情況下，兩臺斷路器將同時脫扣；而在采用ZSI 的情況下，下級斷路器QF2將瞬時脫扣，上級斷路器不脫扣。

由此可以證明，區域選擇性聯鎖可以取消離故障最近的斷路器的短路短延時功能，并保證上級斷路器的短路短延時繼續有效。從而達到在確保動作選擇性的前提下，減少了短路電流對配電系統和設備的影響的目的。

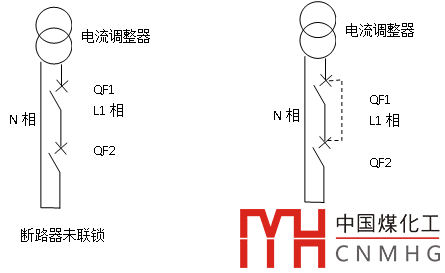

圖2 接線圖

說明1：QF1和QF2未聯鎖時，相當于普通的配電回路；

2：QF1和QF2聯鎖，QF2解除自鎖定時，相當于QF2下方還有一個ZSI聯鎖的斷路器QF3，用于模擬短路故障發生在QF2下方，QF3不向QF2發送聯鎖信號，QF2由于未收到信號，將瞬時脫扣。

6 模擬試驗內容及參數記錄表

6.1 ZSI與普通保護的比較

兩臺斷路器所有保護設置相同，當注入相同模擬短路電流值時，檢查在未聯鎖和ZSI聯鎖時兩臺斷路器的動作情況。

表2 試驗參數記錄單

結論1：當故障電流同時大于短延時整定電流時，普通保護的上下級保護QF1，QF2同時跳閘，保護沒有選擇性；

結論2：當故障電流同時大于短延時整定電流時，上下級保護采用ZSI聯鎖，由于QF2未收到下級的聯鎖信號，瞬時跳閘，而上級保護QF1不跳閘。

6.2 上級保護整定時間短，下級保護整定時間長

上級保護QF1斷路器短延時動作閾值低于下級斷路器QF2，檢查在未聯鎖和ZSI聯鎖時兩臺斷路器的動作情況。

表3 試驗參數記錄單

結論3：故障電流相同，整定電流值也相同，普通保護時整定時間短的QF1分?jǐn)?，整定時間長的QF2仍然閉合，符合常規；

結論4：ZSI聯鎖后，下級的QF2瞬時跳閘，而上級的QF1不跳閘，符合選擇性要求。試驗進一步驗證了ZSI聯鎖的意義，MT之N型斷路器最大分閘時間為70ms，因此，試驗將QF1短延時時間定為tsd= 0.1s。

7 安全措施

7.1 保護斷路器和周圍設備的絕緣應良好。

7.2 帶電設備斷電后要接地放電。

7.3 保持現場持序，無關人員不得進入試驗現場。
