北京奧林匹克網球中心鉆石場地調研報告（二）
書接上篇，請點擊：北京奧林匹克網球中心鉆石場地調研報告（一）
2.1高清模式下的電氣參數

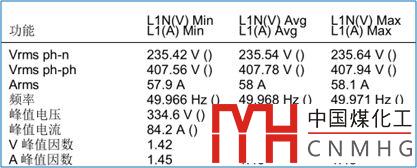

高清模式下的電氣參數如下圖所示。
圖6 測試數據
其中，
Vrmsph-n：相電壓有效值，單位V；
Vrmsph-ph：線電壓有效值，單位V；
Arms：相電流有效值，單位A；
V峰值因數：峰值電壓與相電壓有效值（Vrmsph-n）之比；
A峰值因數：峰值電流與相電流有效值（Arms）之比。
從圖中可以得出：
（1）電壓、電流比較平穩
相電壓最小值與最大值之比為：Vrmsph-n-min/ Vrms ph-n-max=235.42/235.64=0.9991；
相電流最小值與最大值之比為：Arms-min/Arms-max=57.9/58.1=0.9966。
（2）頻率約等于額定頻率
《電能質量電力系統頻率偏差》GB/T15945-2008規定，電力系統正常頻率偏差允許值為0.2Hz。當系統容量較小時偏差值可以放寬到0.5Hz。本次測量平均頻率偏差為50-49.968=0.032Hz，滿足國標的要求。
（3）近似正弦波。無論電壓還是電流，都接近正弦波，電壓峰值因數為1.42，更接近純正弦波的；
（4）諧波功率可以忽略不計

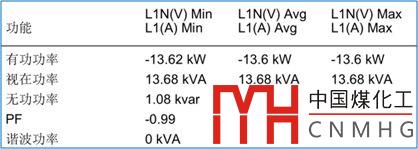

測試表明，平均諧波功率只有0.08kVA，對于13.68kVA的平均視在功率來說可以忽略不計。因此，PF也達到了0.99的高值。
（5）有功功率為負值
由于場館中沒有發電的設備，測試時也沒有電動機運行，有功功率出現負值應該是測量儀表接線有誤。因為電流是有方向的，儀表接反后有功功率會出現負值。
2.2 各種燈光模式下的諧波情況
（1）帶有UPS的照明配電系統
第一次測量，在連接UPS的情況下得到高清模式下的諧波數據，數據顯示5次和7次諧波增加明顯。（注：第一條柱狀圖為THDi）

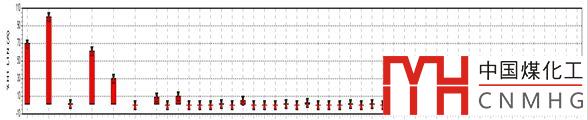

圖7 帶有UPS的照明配電系統諧波柱狀圖
表1 帶有UPS的照明配電系統諧波數據
|
THDi |
諧波次數 |
基波 |
3次 |
5次 |
7次 |
9次 |
11次 |
13次 |
15次 |
17次 |
19次 |
|
69.34% |
電流（A） |
73.418 |
1.093 |
44.764 |
21.915 |
0.231 |
6.51 |
7.336 |
0.086 |
1.135 |
3.444 |
|
占比（%） |
100 |
1.4 |
60.84 |
29.67 |
0.27 |
8.68 |
9.97 |
0.09 |
1.43 |
4.66 |
（2）沒有UPS的照明配電系統
第二次測量，在未連接UPS的情況下得到高清模式下的諧波數據，數據顯示諧波較為正常，THDi大幅度減小。（注：第一條柱狀圖為THDi）

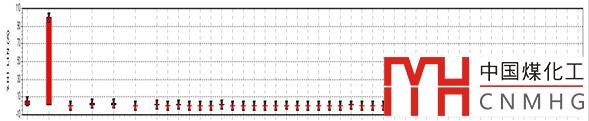

圖8 不帶UPS的照明配電系統諧波柱狀圖
表2 不帶UPS的照明配電系統諧波數據
|
THDi |
諧波次數 |
基波 |
3次 |
5次 |
7次 |
9次 |
11次 |
13次 |
15次 |
17次 |
19次 |
|
5.208% |
電流（A） |
57.96 |
0.478 |
1.775 |
1.33 |
0.101 |
0.72 |
1.191 |
0.037 |
0.68 |
0.46 |
|
占比（%） |
100 |
0.824 |
3.062 |
2.294 |
0.174 |
1.242 |
2.054 |
0.064 |
1.174 |
0.794 |
（3）沒有UPS的照明配電系統在不同模式下的諧波情況
接下來測量的是沒接UPS的照明系統各個模式下的諧波數據，詳見表3。
表3 沒有UPS的照明配電系統在不同照明模式下的諧波數據
|
鉆石球場燈光模式 |
高清模式100% |
中網模式85% |
重大國際賽事70% |
國家比賽50% |
專業比賽35% |
訓練 |
|
|
THDi% |
5.2 |
5.7 |
6.7 |
5.0 |
8.7 |
10.3 |
|
|
基波 |
電流（A） |
58 |
49.5 |
39 |
55.3 |
25.9 |
20.5 |
|
占比（%） |
100 |
100 |
100 |
100 |
100 |
100 |
|
|
3次諧波 |
電流（A） |
0.5 |
0.5 |
0.5 |
0.5 |
0.4 |
0.3 |
|
占比（%） |
0.8 |
0.9 |
1.2 |
0.8 |
1.6 |
1.5 |
|
|
5次諧波 |
電流（A） |
1.7 |
1.6 |
1.4 |
1.6 |
1.2 |
1.2 |
|
占比（%） |
3 |
3.2 |
3.5 |
3 |
4.8 |
5.7 |
|
|
7次諧波 |
電流（A） |
1.3 |
1.3 |
1.4 |
1.3 |
1.3 |
1.2 |
|
占比（%） |
2.3 |
2.7 |
3.7 |
2.3 |
5.2 |
5.7 |
|
|
9次諧波 |
電流（A） |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
占比（%） |
0.2 |
0.2 |
0.2 |
0.2 |
0.4 |
0.5 |
|
|
11次諧波 |
電流（A） |
0.7 |
0.6 |
0.5 |
0.6 |
0.5 |
0.4 |
|
占比（%） |
1.2 |
1.2 |
1.3 |
1.1 |
1.8 |
2.2 |
|
|
13次諧波 |
電流（A） |
1.2 |
1.1 |
1 |
1.1 |
0.9 |
0.9 |
|
占比（%） |
2 |
2.3 |
2.7 |
2 |
3.6 |
4.6 |
|
|
15次諧波 |
電流（A） |
0 |
0 |
0 |
0 |
0 |
0 |
|
占比（%） |
0.1 |
0.1 |
0.1 |
0.1 |
0.2 |
0.2 |
|
|
17次諧波 |
電流（A） |
0.7 |
0.6 |
0.3 |
0.7 |
0.1 |
0.1 |
|
占比（%） |
1.3 |
1.2 |
0.8 |
1.2 |
0.3 |
0.3 |
|
|
19次諧波 |
電流（A） |
0.5 |
0.4 |
0.3 |
0.4 |
0.2 |
0.2 |
|
占比（%） |
0.8 |
0.7 |
0.8 |
0.7 |
0.9 |
1.2 |
|
3 總結
1）鉆石場地的場地照明系統安全可靠、技術先進、節能環保、控制靈活、變換多樣，該系統與美國網球公開賽的場地照明是同一系統、同一技術，經過多年的使用驗證，性能穩定、可靠！
2）照明系統諧波含量較低，各種模式下THDi在10%以下。
3）帶有UPS的照明系統諧波含量較高，主要為5、7次諧波較多，分別接近61%和30%；11、13次諧波次之。需要認真對待！
4）建議：照明配電室中的面板開關（參見圖B.4）增加防誤操作措施。
