問：LED照明燈具目前多為滿足SELV標準或雙重絕緣要求的燈具，按相關規范要求，SELV和采用雙重絕緣的設備嚴禁與PE線連接。因此設計階段是否應結合現狀考慮照明回路導線根數，滿足規范安全性要求及經濟環保性要求？

答：此問題分兩種情況進行說明。

1、電源與主燈分體式

回答此問題之前先看一盞LED臺燈，如圖1所示，該燈除主燈外還有電源，也稱為適配器、控制器、驅動器等等，如圖2所示。

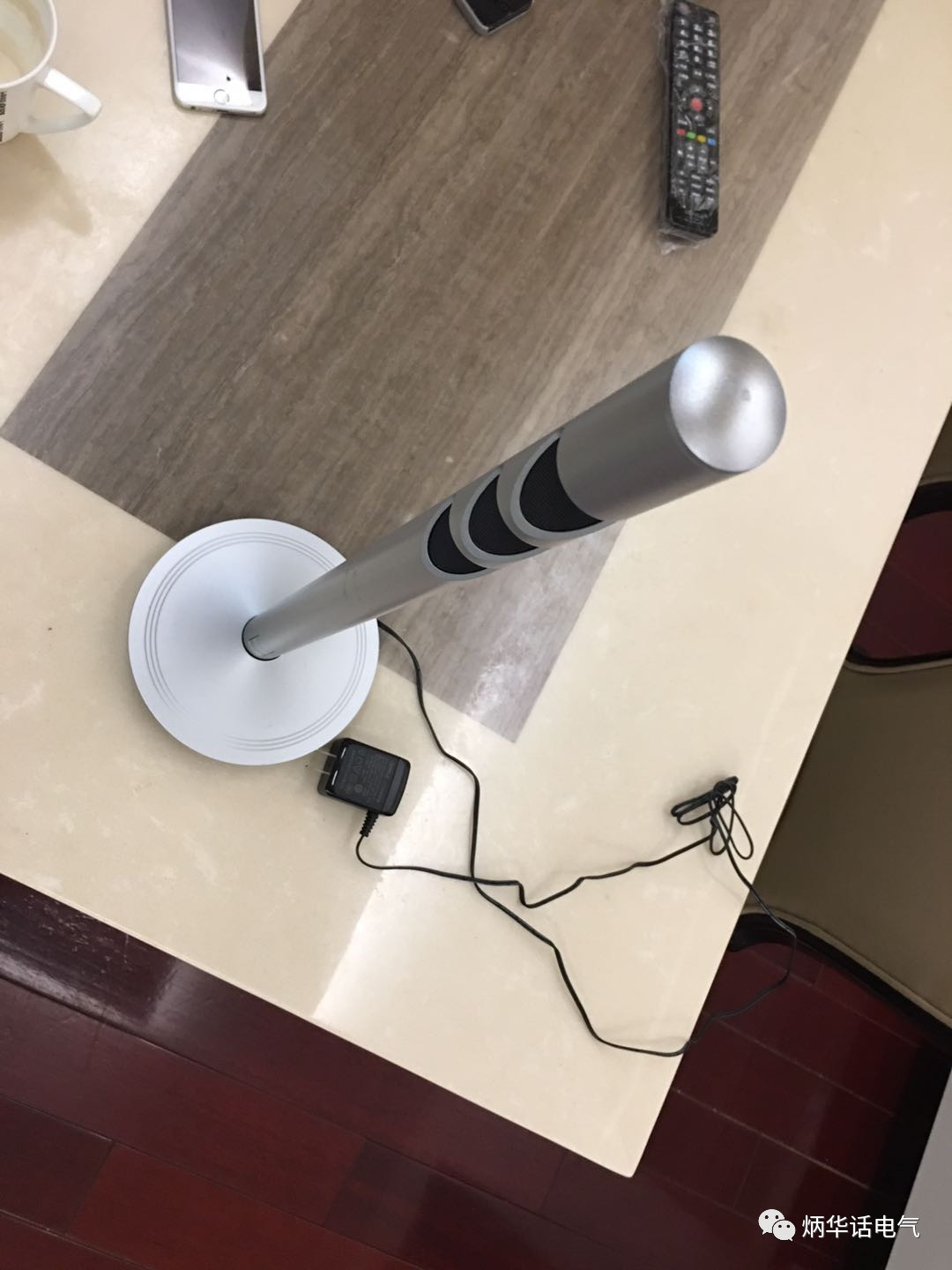

圖1 LED臺燈

圖2 LED臺燈的電源

該燈采用AC 220V、50Hz電源供電，通常由插座供電，插座回路為相線L、中性線N和PE線三線，并沒有因?yàn)樗荓ED燈而取消插座回路的PE線。

另一方面，該電源的輸出為24V，屬于特低電壓，由24V為L(zhǎng)ED主燈供電，電源是燈具的一部分，由廠家配套供貨。電源至主燈是否需要PE線則要區別對待。

• 如果是SELV（安全特低電壓系統），則LED燈不能接地，也即不能接PE線；

• 如果是PELV（保護特低電壓系統），則LED燈能接地，需接PE線。

一般來講，從安全可靠角度，分體式多采用SELV，臺燈、學習燈、落地?zé)魺魬?yīng)該采用SELV系統。

2、電源與主燈一體式

上述燈具主體與電源分開的，屬于分體式。還有一體式LED燈具，即電源與燈集成為一體，這種情況要看燈具的防觸電等級，詳細如下：

• I類燈具，必須設PE導體，敷設三根導線；

• Ⅱ類、Ⅲ類燈具則不需要敷設PE導體，二根導線即可。

3、總結

• 分體式燈具供電至驅動電源采用三根導線，含PE線，驅動電源至主燈由廠家提供；

• 一體式I類燈具敷設三根導線，包括PE導體；

• 一體式Ⅱ類、Ⅲ類燈具只需L、N二根導線。
