IEC電擊防護標準兩大變化，不能不看！
國際標準IEC 60364 – 4 – 41：2017，是關于安全防護 電擊防護，即Low-voltage electrical installations Part 4 – 41：Protection for safety –Protection against electric shock，與2005版標準有些變化，最核心的變化有如下兩點：
1、終端回路最長切斷電源的時間的范圍有所擴大
該標準第411.3.2.2要求如下：The maximum disconnection time stated in Table 41.1 shall be applied to final circuits with a rated current not exceeding
• 63 A with one or more socket-outlets, and
• 32 A supplying only fixed connected current-using equipment.
Table 41.1 – Maximum disconnection times
該條款的中文大意為：對于不超過如下額定電流的終端回路，其最長切斷電源的時間應符合表41.1的規定：
-
含有1個或多個插座的63A插座回路；
-
只供給32A固定連接的用電設備回路。

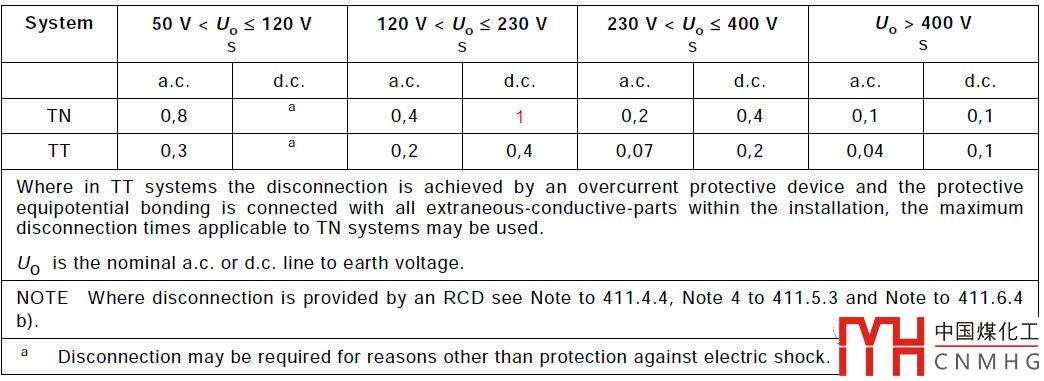

表41.1最長的切斷時間
|
系統 |
50 V<U0 ≤120 V s |
120 V<U0 ≤230 V s |
230 V<U0 ≤400 V s |
U0>400 V s |
||||
|
a.c. |
d.c. |
a.c. |
d.c. |
a.c. |
d.c. |
a.c. |
d.c. |
|
|
TN |
0.8 |
a |
0.4 |
5 |
0.2 |
0.4 |
0.1 |
0.1 |
|
TT |
0.3 |
a |
0.2 |
0.4 |
0.07 |
0.2 |
0.04 |
0.1 |
|
當TT系統內采用過電流保護電器切斷電源，且其保護等電位聯結連接到電氣裝置內的所有外界可導電部分時，該TT系統可以采用表中TN系統最長的切斷電源時間。 U0：交流或直流線對地的標稱電壓。 |
||||||||
|
注：采用剩余電流保護器（RCD）切斷電源的時間要求見411.4.4的注、 411.5.3的注4和411.6.4 的b)注4。 |
||||||||
|
a 切斷電源可能是為電擊防護之外的原因。 |
||||||||
英文好的朋友可以仔細研讀該條款，與2005版的標準相比，插座回路的額定電流最大值由32A提高到63A。筆者推測，電動汽車充電設備、體育場館和劇場等演出、競賽用電設備所采用的工業連接器、展館用的連接器等容量有所增加，提高到63A符合實際應用。
2、住宅照明回路設置RCD保護
2017版的IEC60364-4-41增加了對住宅照明回路的要求，411.3.4為TN、TT系統的照明回路提出附加要求（Additional requirements for circuits with luminaires in TN- and TT-systems），其大意為：每個住宅內的照明交流終端回路應采用額定剩余動作電流不超過30mA的剩余電流保護器。
原文如下，供讀者對照閱讀：
In premises designed to accommodate a single household, additional protection by a residual current protective device (RCD) with a rated residual operating circuit not exceeding 30 mA shall be provided for a.c. final circuits supplying luminaires.
因此，采用TN和TT系統的住宅內各配電回路均需采用不超過30mA的RCD保護。
2017版的標準還有其它修改，但與這兩點相比，重要程度相差較大，故在次進行分享和學習。
