昨天，討論了傳染病醫院的設計《傳染病醫院建筑設計規范》GB 50849-2014，對現在多地建設的呼吸道傳染病醫院提供設計依據和技術支持，今天書接上文，繼續討論相關內容。

抗擊非冠肺炎，學習設計規范！

上期回顧：主要討論了如下問題：

• 什么是傳染病醫院？

• 傳染病醫院核心是什么？

• 傳染病醫院各部門及設備如何配置電源？

• 哪些場所需用IT系統？

• 大型醫療設備如何供電？

6、傳染病醫院如何接地？

傳染病醫院采用共用接地，不需要單獨接地。規范第8.4.2條規定，傳染病醫院建筑應采用防雷接地、保護性接地、功能性接地共用接地系統。

《醫療建筑電氣設計規范》JGJ 312-2013也有類似規定，第9.1.2條規定，醫療建筑的保護性接地和功能性接地宜采用共用接地裝置，且接地電阻應按各類要求的最小值確定；建筑物內應作總等電位聯結。

在條文說明中，解釋了保護性接地的內容，包括防雷接地、防電擊接地、防靜電接地、屏蔽接地等；以及功能性接地的內容，包括交流工作接地、直流工作接地、信號接地等。

7、傳染病醫院的低壓配電系統的接地形式有哪些要求？

傳染病醫院低壓配電系統的接地形式有如下要求：

• 嚴禁采用TN-C接地系統；

• 2類醫療場所應采用醫用IT系統；

• 其他場所可采用TN-S、TN-C-S或TT系統。

圖1 TN-S、局部IT及等電位聯結方案

（本圖取自國家標準圖集《醫療建筑電氣設計與安裝》19D706-2）

• 第一個要求比較好理解，在JGJ 312中該內容是強制性條文，即第9.3.1條規定，醫療場所配電系統的接地形式嚴禁采用TN-C系統。其要求比GB 50849要更嚴格！

• 第二個要求是醫療建筑特有的，不局限于傳染病醫院，其他醫院也是如此。需要說明，醫療場所內的局部IT系統供電的設備金屬外殼接地需與建筑物的TN-S系統共用接地裝置，因為局部IT系統無法單獨設置接地極，即使能單獨設置接地極，兩個獨立的接地裝置間存在電位差，可能造成更大的危害。。

• 第三個要求不必贅述，容易理解。

8、等電位聯結有何要求？

關于等電位聯結，規范有兩點要求：

• 傳染病醫院應采取總等電位聯結措施；

• 重癥監護病房、術室、搶救室、治療室、淋浴間或有洗浴功能的衛生間等，應采取輔助等電位聯結。

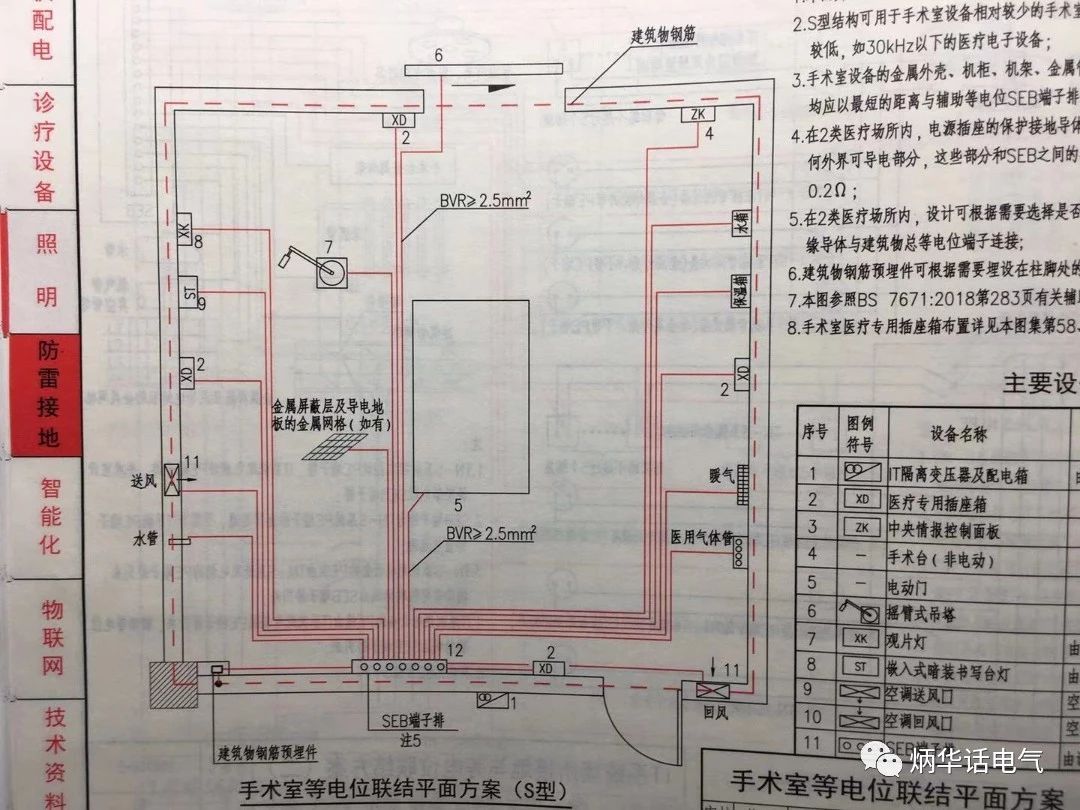

圖2 手術室等電位聯結平面圖（S型）

（本圖取自國家標準圖集《醫療建筑電氣設計與安裝》19D706-2）

總等電位聯結和輔助等電位聯結是非常有效的電氣安全措施，國家標準圖集《醫療建筑電氣設計與安裝》19D706-2有多方案供選擇。

（未完待續?。?/span>
