我們回顧一下前面六講，分別講述了以下內容：

• 電動汽車充電設施系統概述；

• 電動汽車充電設施的負荷等級；

• 電動汽車充電設施的負荷計算；

• 電動汽車充電設施的配比；

• 電動汽車充電設施是否需要設置專用變壓器？

• 電動汽車充電設施的消防問題。

今天，將講解電動汽車充電設施配電系統的設計要求。

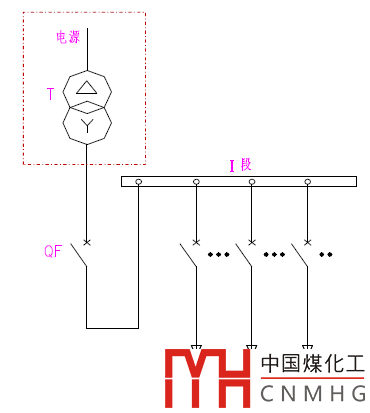

圖1 配電系統簡圖

1、電動汽車充電設施的配電系統需單獨自成系統。這一點與照明、動力、消防等一樣，自成系統。容量大的，可從變壓器開始分開，系統獨立；容量不大的，從第一級低壓配電分開。

2、非車載充電機、三相交流充電樁、單相交流充電樁建議設置單獨回路供電，回路可以是一路，也可是多個回路。

3、單相交流充電樁當采用鏈?zhǔn)焦╇姇r(shí)，鏈接的充電樁數量不超過6個（參見圖2）。

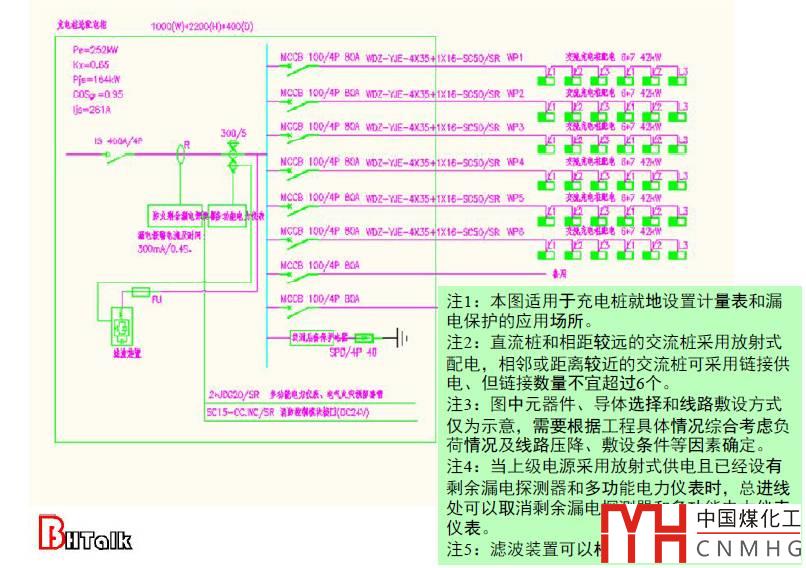

圖2 單相交流充電樁配電系統圖及說明

圖2適用于單相交流充電樁，計量表和漏電保護裝在充電樁上的應用。需要說明，圖中元器件、導體選擇和線路敷設方式僅為示意，讀者可需要根據工程具體情況綜合考慮負荷情況及線路壓降、敷設條件等因素確定。當上級電源采用放射式供電且已經設有剩余漏電探測器和多功能電力儀表時，圖中的總進線處可以取消剩余漏電探測器和多功能電力儀表儀表。 圖中的濾波裝置可以根據工程具體情況確定其取舍。

圖3 直流充電設施配電系統圖示例

與圖2不同，圖3適用于直流充電設施的配電系統，電能表和漏電保護集中設置在配電箱（柜）里。由于直流充電設施容量較大，所以配電采用放射式。

上面僅舉兩例，還有其他配電系統方案，希望大家舉一反三。
