說說電動汽車充電設施的圖形符號

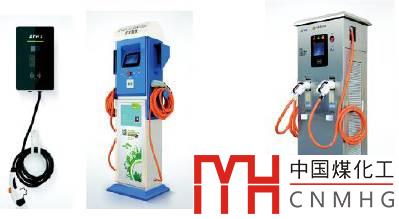

電動汽車充電設施是近年來隨著電動汽車的發展而發展的新技術、新產品。許多東西需要研究，其相關的圖形符號也在研究之中。由于沒有相關的標準，我們自己編制了一套圖形符號，歡迎大家提出寶貴意見。

表1 電動汽車充電設施相關圖型符號（送審稿）

表1是電動汽車充電設施相關圖型符號（送審稿），其邏輯關系如下：

1、符號“~” 是大家比較熟悉的交流電符號。對于交流充電樁，它是一個電氣裝置。因此，方框中加上交流電的符號就組成了交流充電樁的主體。

2、交流充電樁有一種特例，車檔式交流充電樁。圖例中（序號10）涂黑的三角形為充電槍，并有車擋之意。

3、直流電的符號大家也比較熟悉，即符號“ -” 。 直流充電設施也是電氣裝置，方框中加上直流電符號就是一體式直流充電設施的主體。

4、對于充電主機系統，充電模塊集中設置。因此，它是由若干個直流充電模塊所組成，如序號4所示。

5、充電槍采用黑的方塊，除車檔式除外，其他形式的充電設施都是這樣的。一個黑方塊是單槍，二個黑方塊是雙槍，四個黑方塊是四槍。

由此可見，這一套電動汽車充電設施的圖形符號具有較強的邏輯性、科學性，便于記憶和使用。

各位朋友，您有什么好的建議請及時提出，謝謝你的寶貴意見！
