十多年前，筆者設計鳥巢太陽能光伏系統時，預測了光伏發電量。但建成后實際發電量遠沒有達到預期，百思不得其解！

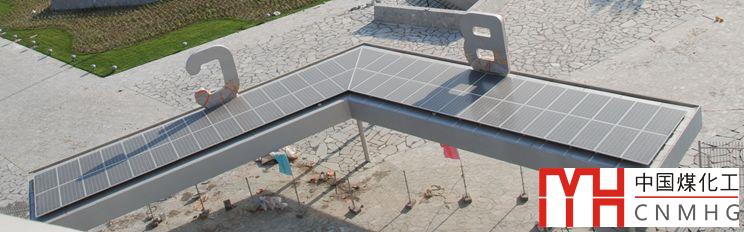

圖1 國家體育場——“鳥巢”100kW光伏電站

在今年的全國建筑物電氣裝置標準化技術委員會第四屆第一次會議上，北京建筑大學李英姿教授的報告揭開了謎底，根據李教授的研究和測試，筆者整理了相關數據、圖表，分享給大家。

1、預測值與實測值的偏差

北京建筑大學建設了一座5.6kW光伏并網系統的光伏電站，用于教學、研究。自2012年建成以來，采集大量的有用數據，培養了一批又一批學生和有用之才。表1是該系統的預測值和實測值，Meteonorm是瑞典的數據，NASA是美國國家航空航天局的數據，GB 50797是我國的《光伏發電站設計規范》2012版規范，“氣象統計”是我國氣象部門的統計數據，實測值是李教授及其團隊2013年~2016年實測數據的平均值。

表1預測值與實測值的偏差

由表1可以得出，由于太陽能輻射量采集數據站點比較有限，數據量不足，都存在一定程度的誤差，其中GB 50797誤差最大，實際發電量偏差高達109.3%；瑞典數據采集點相對較多，其誤差相對較小，盡管如此，偏差也高達三分之一。

2、誤差分析

準確的光伏系統的發電量預測應該逐日分析，當然這樣工作量非常之大。表2是北京西城區北京建筑大學逐月太陽能輻射量和該光伏并網系統發電量的預測值和實測值的對比，表中實測值為2013~2016年各月份的平均值。

表2太陽能輻射量和該光伏并網系統發電量的預測值和實測值

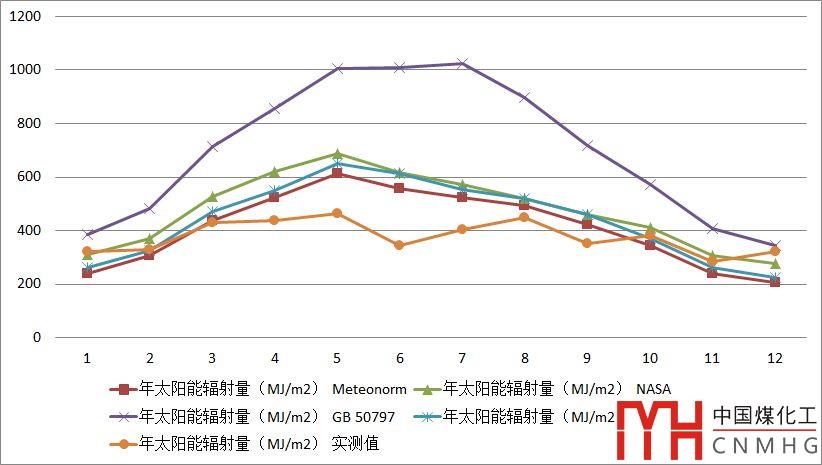

圖2 太陽能輻射量與實測值

由表2和圖2可知：

1）一年中各月份太陽能輻射量明顯高于實測值，表明各機構的數值都存在比較大的誤差，尤其GB 50797誤差最大，已經不能起到準確預測發電量的作用。

2）瑞典的Meteonorm數據相對接近實測值，4月~7月的春夏季誤差較大。

3）各機構的數值均呈現夏季數值明顯高于冬季、春季次之、秋季再次之的現象。而實測值并不明顯遵循該規律，各月份總體相對均衡。

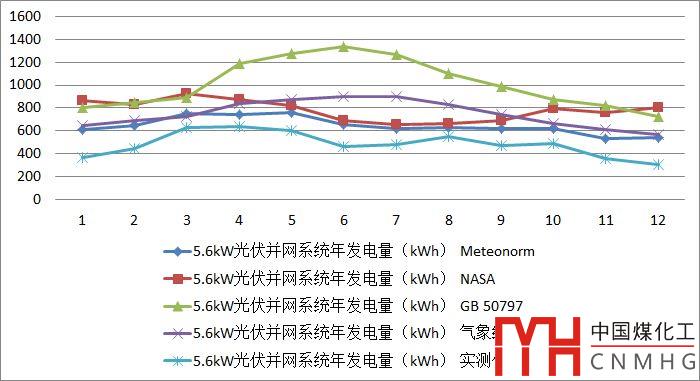

圖3 光伏系統年發電量的預測值和實測值

因此，由于太陽能輻射量與實測值存在較大的偏差，必然導致預測的光伏系統發電量也存在很大的偏差。因為，光伏系統的發電量按下式計算：

式中：HA——水平面太陽能總輻照量（kW·h/m2，峰值小時數）；

Ep——上網發電量（kW·h）；

Es——標準條件下的輻照度（常數＝1kW·h/m2）；

PAZ——組件安裝容量（kWp）；

A――為組件安裝面積（m2）；
ηi――組件轉換效率（％）；

K——綜合效率系數。綜合效率系數K包括：光伏組件類型修正系數、光伏方陣的傾角、方位角修正系數、光伏發電系統可用率、光照利用率、逆變器效率、集電線路損耗、升壓變壓器損耗、光伏組件表面污染修正系數、光伏組件轉換效率修正系數。

由表2和圖3可知，并網光伏系統預測的發電量普遍高于實際值，預測值不準確，他們的區別在于誤差的大小而已。而且，逐月預測值與實測值尚無規律可言，暫時無法修正，有待積累更多的數據和進一步的研究！

本文中的數據根據李教授學術報告整理而成。感謝李教授持續性的研究！
