江蘇大劇院是美麗、神奇、精致的建筑，堪比北京的國家大劇院，占地面積約20萬m2，建筑總面積27萬m2，是亞洲最大的劇院綜合體。

圖1 江蘇大劇院位于河西新城南京奧體中心西，與江北新區隔江相望

江蘇大劇院各功能如表1所示。

表1江蘇大劇院各功能表

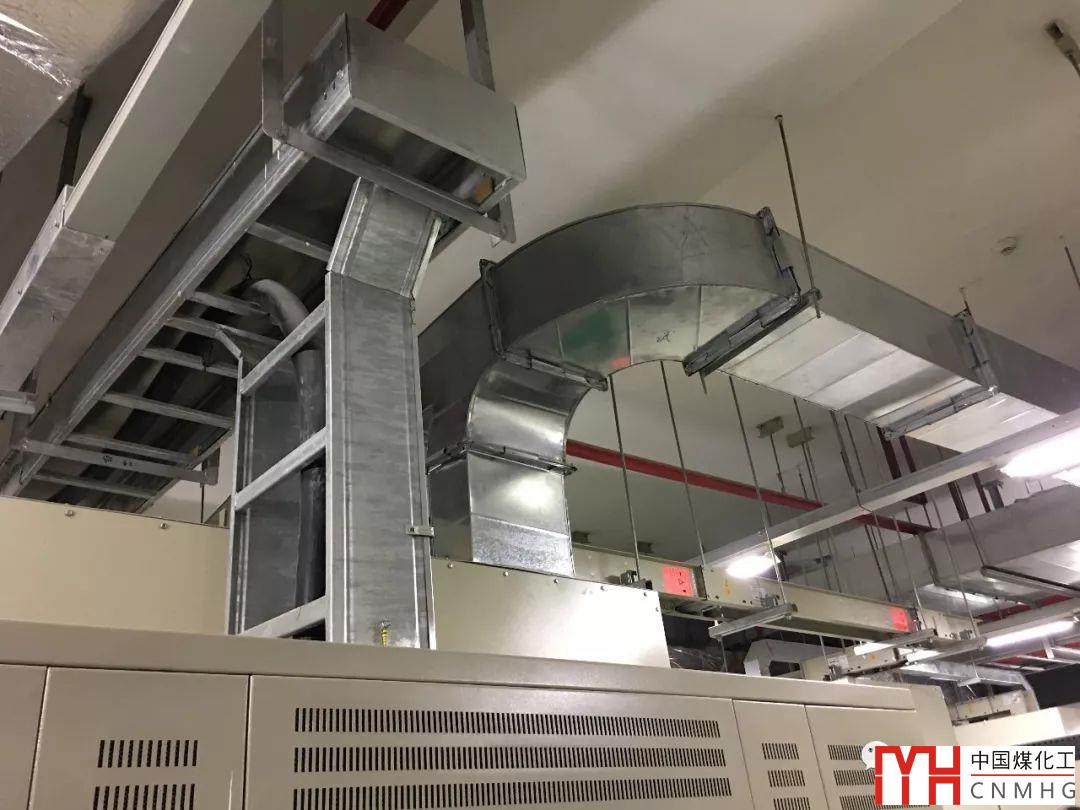

圖2 設計、施工、管理俱佳的變電所

走進大劇院的變電所，確實眼前一亮，干凈、整潔、管理有序，施工處處有細節，可全可點。

大劇院采用2站4路10kV市電電源，與北京的國家大劇院的3站4路有本質上的區別。嘉慶站和奧體站各出一路10kV電源構成常用的單母線分段主接線圖，如圖1所示，兩路市電分別帶14592kVA和15200kVA負荷；嘉慶站和奧體站再出一路10kV電源同樣構成圖1相同的單母線分段主接線圖。1#和2#中心站之間沒有聯絡，而是相互獨立的。

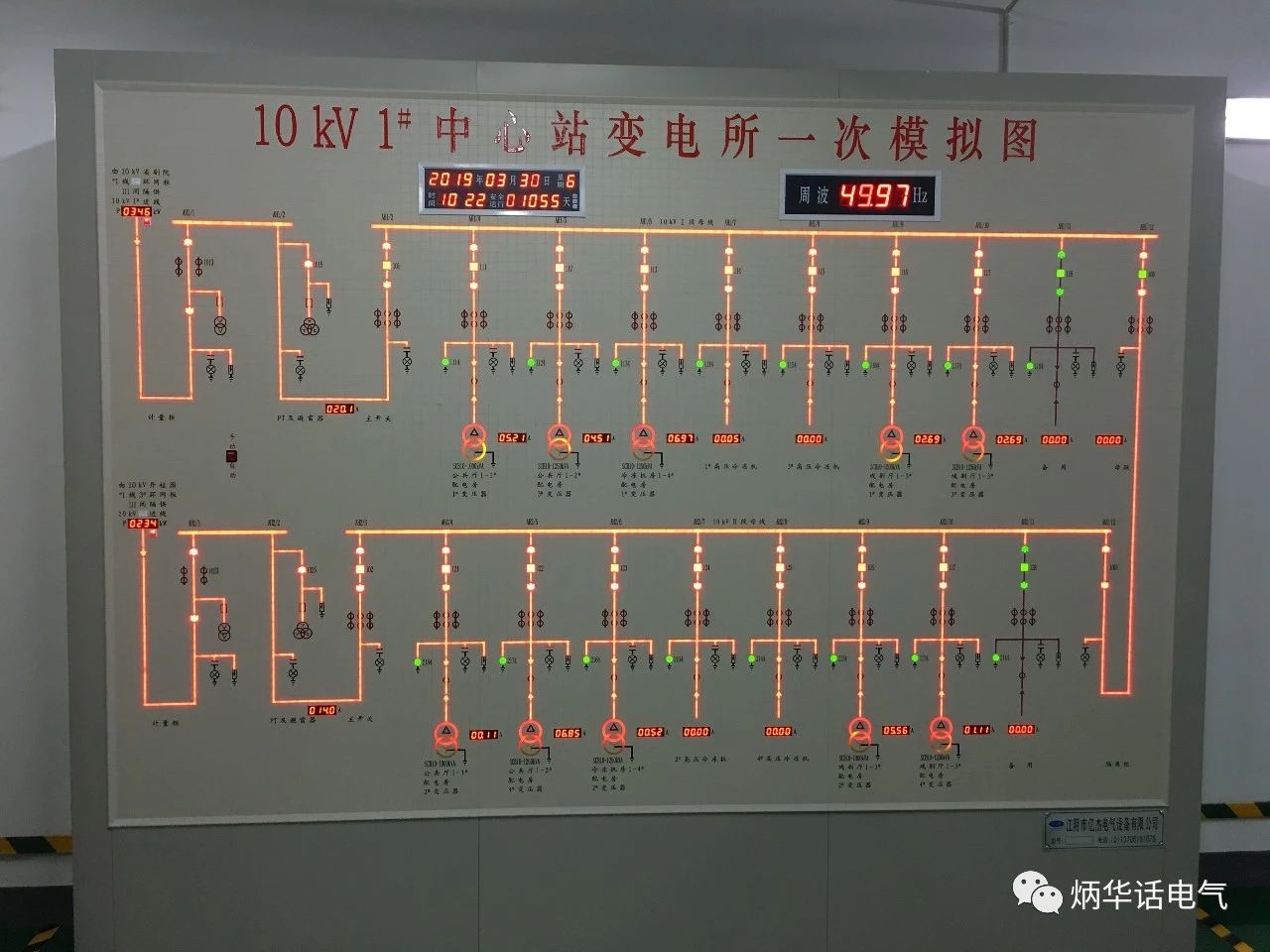

圖3 10kV1#中心站變電所系統

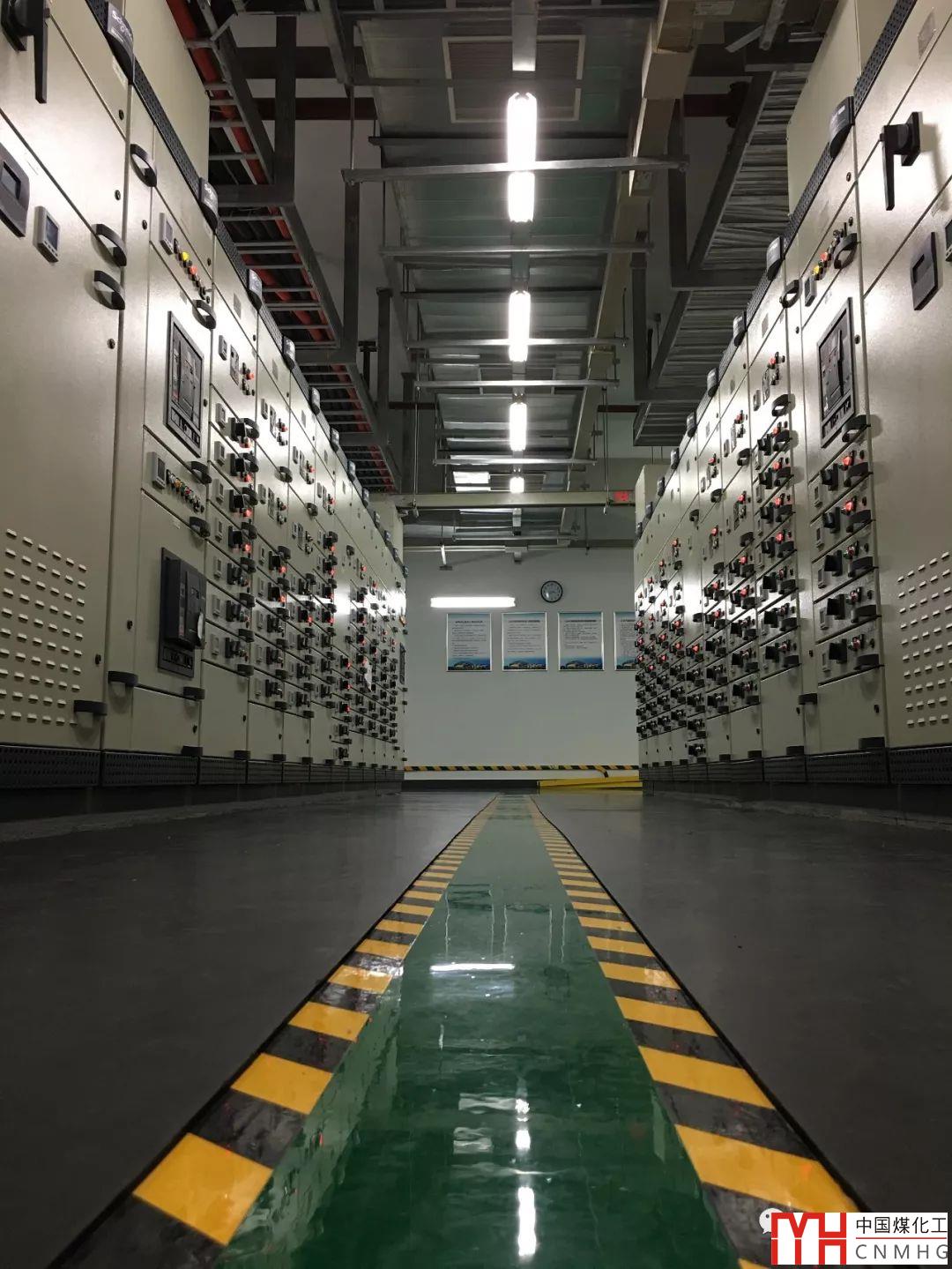

圖4 細節做的不錯！

圖5 國家大劇院的系統與江蘇大劇院的系統差別很大

中心變電所設在地下一層，再放射式至各分變電所，總?cè)萘繛?9584kVA。分變電所分別設在共享大廳、音樂廳、歌劇院、戲曲苑、綜合廳，以及冷凍站。

圖6 變電所的分布圖

總而言之，江蘇大劇院是一個精品設計的作品，值得參觀學習。
