淺談消防用電設備末端切換

這個話題是我不愿談及的內容，因?yàn)閱?wèn)題比較敏感，有躲閃之意。但許多朋友經常詢問此問題，關注度比較高，或者疑惑不解。另工程設計也是繞不開此話題，只好談?wù)勎业睦斫?，也許不準確，但拋磚的目的是引玉。

1、規范要求

《建筑防火設計規范》GB50016-2014第10.1.8條規定，消防控制室、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯等的供電，應在其配電線路的最末一級配電箱處設置自動切換裝置。

2、條文分析

2.1 負荷分析

該規范第10.1.8是強條，重要性不言而喻。建筑物內如果設有消防控制室、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯等，建筑物等級一般比較高，要求也較高，這類消防負荷往往是一級或二級負荷，三級負荷的可能性較小，其供配電線路的最末一級配電箱處設置自動切換裝置比較好實現。

2.2 關于末端切換的理解

如何理解“最末一級配電箱”？筆者認為，最末一級的配電箱或控制箱直接接消防用電設備，不再經過其它配電裝置或控制裝置轉接。因此，這樣兩個電源送到最末一級配電或控制裝置，再進行自動切換對消防用電設備而言更可靠。

圖1 消防泵房平面圖

圖1所示，消防泵動力柜XFX和噴淋泵動力柜PLX分別引自雙電源切換柜XFQ，嚴格意義上講此做法不滿足規范10.1.8條的規定，因?yàn)閄FX和PLX是最末一級配電或控制裝置，而電源切換在其上級XFQ柜處。如果將這三個柜子并排安裝于泵房控制室，可以有效減小切換柜與動力柜之間的線路故障風險，可以視為泵房控制中心，可認為滿足規范要求。

（此處可能會引起爭議，以規范編制組的解釋為準。此處僅發表個人觀點?。?/span>

2.3什么是“自動切換裝置”？

實現電源自動切換有多種方案，主要有如下幾種：

1）ATSE；

2）接觸器構成的電源轉換電路；

3）電磁轉換開關構成的電源轉換電路。

其中，ATSE使用比較普遍和簡單，詳見“炳華話電氣”之前推送的文章，在此不贅述。

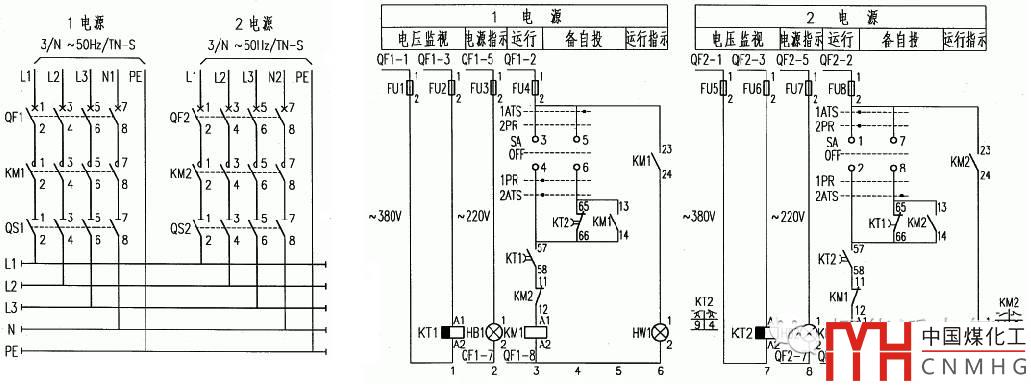

圖2 接觸器構成的電源切換方案示例

接觸器構成的電源轉換電路有許多方案，可參見《雙電源切換及母線分?jǐn)嗫刂平泳€圖》D302-1~3標準圖集，圖2所示為TN-S系統雙電源自動投入手動復位電路圖，供讀者參考。由于接觸器構成的電源轉換電路只能達到TSE中的CC級要求，現在雖有使用，但使用面較小。

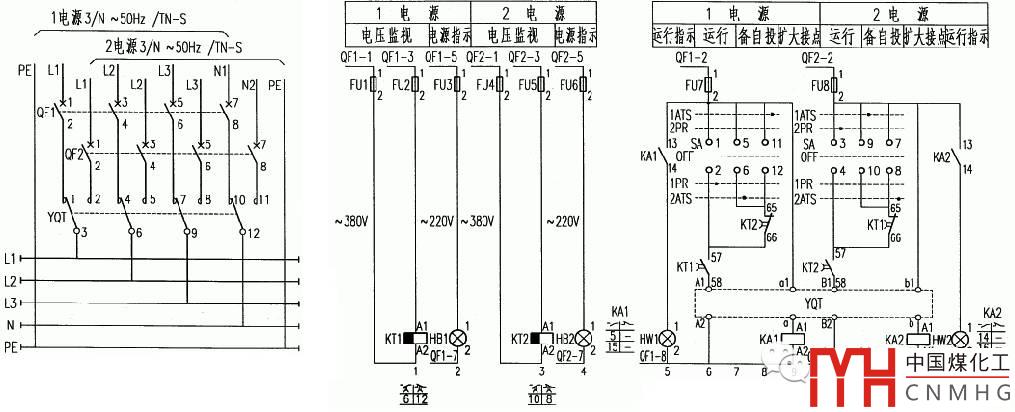

圖3 電磁轉換開關方案示例

圖3為電磁轉換開關實現電源切換功能，圖中YQT為電磁轉換開關，有點現在普遍使用的ATSE的模樣。圖示為雙電源自動投入手動復位電路圖。目前，該方案已被ATSE所取代。

當然，兩個斷路器也可以構成雙電源切換電路，但使用較少，在此不贅述了。

3、結論

為了更好地理解GB 50016-2014第10.1.8條的內涵，需抓緊以下關鍵詞：

負荷：消防控制室、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯等；

電源切換位置：最末一級配電箱處；

電源切換方式：自動切換裝置。
