說說特低電壓系統（二）

書接上回，繼續說說特低電壓系統。顧名思義，特低電壓系統的電壓不會很高，一般不高于交流50V的電壓。電壓不高對人來講相對安全，可以有效防止人身電擊事故。

5、特低電壓（ELV）系統的插頭及插座

特低電壓（ELV）系統的插頭及插座應符合下列要求：

1）插頭應不能插入其它電壓系統的插座內；

2）插座應不能被其它電壓系統的插頭插入；

3）SELV和PELV系統的插頭和插座不應具有保護線的接點。

6、特低電壓系統的保護

特低電壓系統的保護，應符合下列規定：

1）當安全特低電壓（SELV）回路由安全隔離變壓器供電且無分支回路時，其線路的短路保護和過負荷保護可由變壓器一次側的保護電器完成。

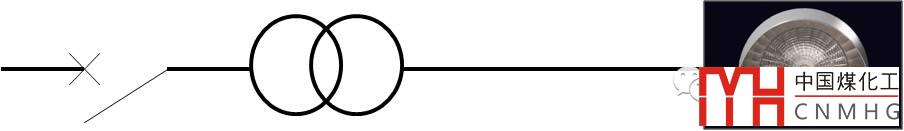

圖1 安全特低電壓（SELV）回路由安全隔離變壓器供電且無分支回路

2）當具有兩個及以上安全特低電壓分支回路時，每一個分支回路的首端應設有保護電器。

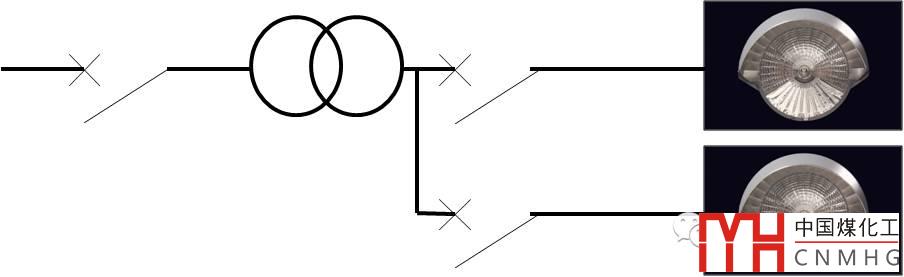

圖2 安全特低電壓（SELV）回路由安全隔離變壓器供電且有多路分支回路

7、基本防護

1）在正常干燥的情況下，下列情況可不設基本防護：

（1）標稱電壓不超過交流25V的安全特低電壓（SELV）系統；

（2）標稱電壓不超過交流25V的保護特低電壓（PELV）系統，并且外露可導電部分和帶電部分由保護導體連接至總接地端子；

（3）標稱電壓不超過12V的其它任何情況。

2）當特低電壓（ELV）回路的標稱電壓超過交流25V或電氣設備被液體浸沒，應采取下列基本防護措施之一：

（1）帶電部分應完全用絕緣層覆蓋，且只有采取破壞性手段才能除去該絕緣層；

（2）符合現行國家標準要求的遮攔或外護物。

《低壓電器裝置 第4-41部分：安全防護 電擊防護》GB 16895.21-－2012附錄A中A.2條對遮攔或外護物有具體要求，讀者可以參閱。

8、應用場所

ELV主要應用在下列場所及范圍：

1） 潮濕場所（如噴水池、游泳池）內的照明設備；

如，游泳池，《體育建筑電氣設計規范》JGJ 354-2014規定，游泳池及類似場所水下燈具的電源電壓不應大于12V。

2） 狹窄的可導電場所；

例如，電梯井道

3） 正常環境條件使用的移動式手持局部照明；

例如，手提膠木柄檢修燈

4） 電纜隧道內照明。

例如，配變電所夾層、電纜隧道等
