國家?jiàn)W體中心擊劍館LED體育照明案例分析
時間：2020-07-17
來源：炳華話電氣
瀏覽：
LED體育照明日漸成熟，在去年的里約奧運會得到應用并經受了最嚴酷的奧運標準的考驗，驗證了LED體育照明完全可以勝任當今體育競賽、電視轉播的需要。
近日，筆者參觀了國家?jiàn)W林匹克體育中心擊劍館照明改造項目，該體育館原先為1990年北京亞運會而建設，其照明經過幾次改造。本次改造采用新型的LED體育照明技術，替代原有的金鹵燈，改造效果得到肯定。改造前后的技術參數如表1所示。
表1 擊劍館體育照明改造前后比較
| 參數 | 單燈功率（W） | 數量（套） | 總功率（kW） | 平均照度 | 照度功率比（lx/W） |
| 改造前 | 400 | 80 | 32 | 750 | 0.0234 |
| 改造后 | 180 | 80 | 14.4 | 850 | 0.0590 |
| 結論 | 220 | 0 | 17.6 | -100 | -0.0356 |
| 55.0% | -13.3% | -151.9% |
從表1可知，擊劍館原安裝80盞40W金鹵燈，平均照度750lx，總功率為32kW，照度功率比為0.0234lx/W，也就是說，原體育照明系統耗1W的電能只能貢獻0.0234lx的場地照明照度。
而改造后仍然采用80盞體育照明燈具（據推測，改造要利用原有馬道、配電系統等），但這次改造采用LED燈具，220V180W，總功率只有14.4kW，不到原系統的一半。而改造后的平均照度提高了100lx，達到850lx，照度功率比高達0.0590，是原系統的2.52倍，換句話說，消耗1W的電能對場地照度貢獻提高2.52倍，節能效果非常明顯，照明效果得到改善。

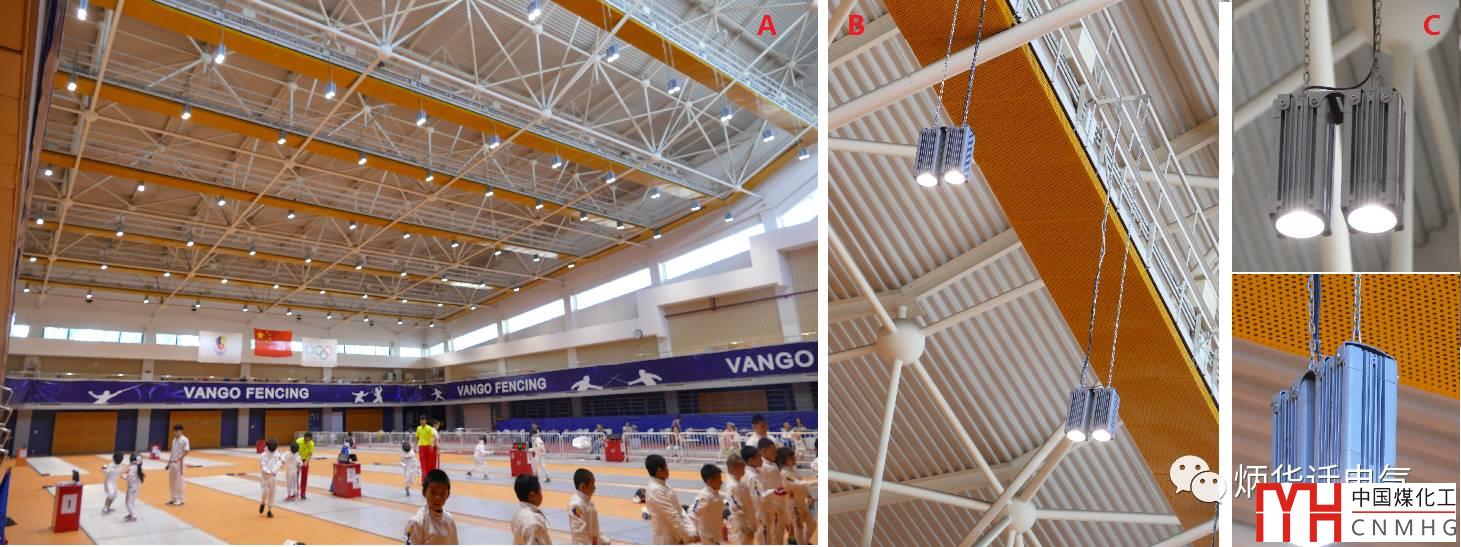

圖1 擊劍館照明及燈具
（封面照片由北京信能陽光提供?。?/p>
