在燈光秀類表演，燈光夢幻般的變換，燈光的明暗變化是主要變換形式之一。表面上的燈光的明暗變化，但其背后的燈工作電流、諧波、浪涌等的變化你用肉眼是看不見的，它們對系統的影響又是很大，需要引起重視。如圖1所示，國家奧體中心體育場的場地照明可以實現燈光順序接力明暗變化、同步明暗變化、成組明暗變化、頻閃等多種變化，也可以與音樂同步變化?？梢曰钴S場上氣氛，運動員與觀眾互動。

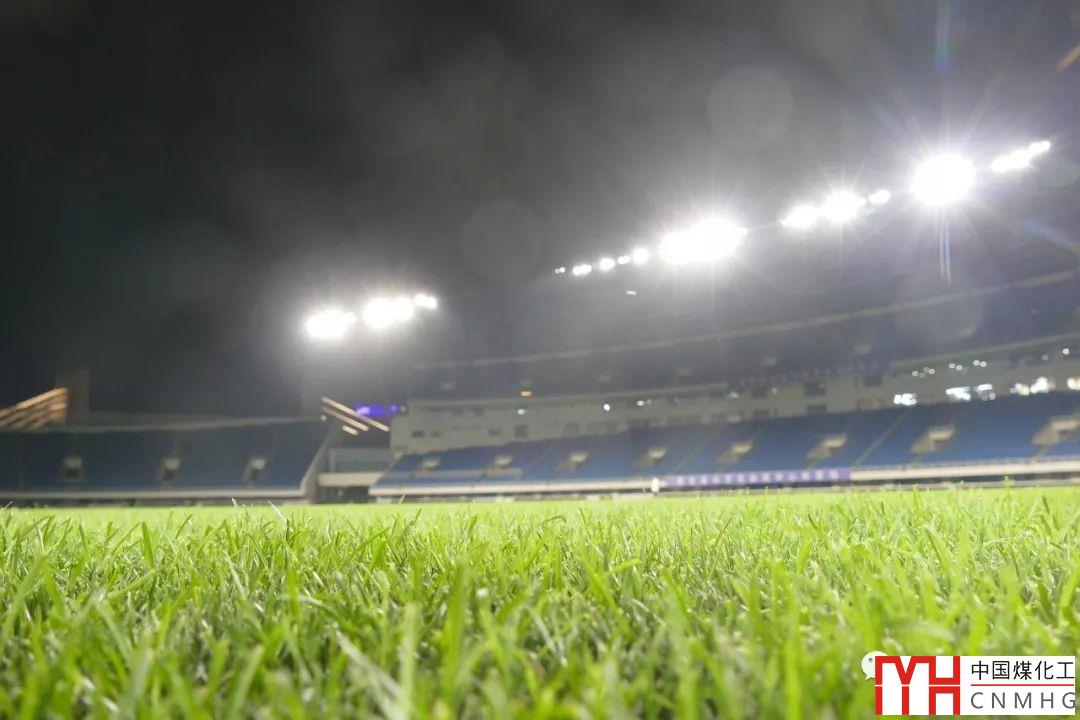

圖1 國家奧體中心體育場

1、調光特性

利用LED燈的調光特性可以獲得上述效果。圖2左圖是LED燈的調光特性，燈電流與光通量近似于線性關系，燈電流越大，光通量也越大，燈越亮；反之燈越暗。即使調光調到光通量為0，也不是關燈！

圖2 特性曲線

2、開光燈特性

開關燈特性如圖2右圖所示，在t時刻給LED燈通電，LED燈在很短的時間達到額定光通量。開光燈同樣可以實現上述效果，只是調光的效果會更好。由圖2可知，兩者的特性差別巨大，內涵也不同。

3、看不見的變化

LED的調光過程，伴隨著諧波的變化。試驗表明，LED最亮?xí)r電流諧波THDi約為12%，亮度最小時電流諧波約為58%。

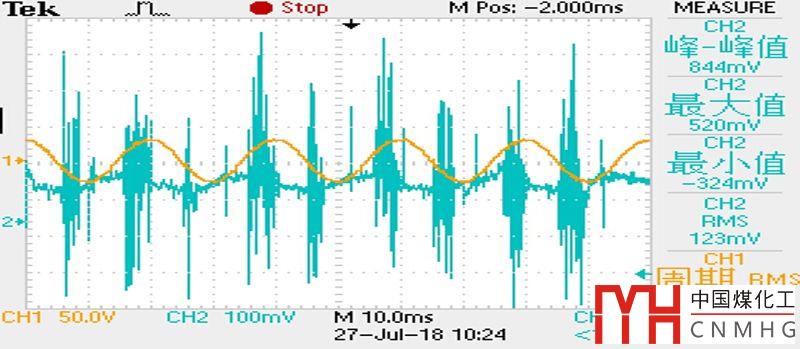

圖3 調光過程的諧波變化

而同一款燈在開燈時，存在較大的沖擊電流，筆者的試驗，啟動時的峰值電流倍數最大值達近32倍，即峰值電流接近額定電流的32倍。非常恐怖！

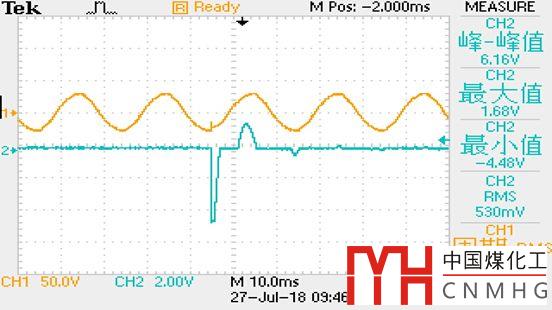

圖4 開燈過程的電流沖擊

請參閱：什么是峰值電流倍數？

再論瞬間啟動的LED燈之峰值電流

LED的調光特性是其亮點之一

4、結論

分析LED燈的調光特性和開光燈特性，目的是為了在實際工程中避免問題、故障的出現，更好地為工程提供良好、可靠的控制措施。

LED控制可以產生良好的照明效果，同時帶來了新的問題：

■ 調光

調暗的過程也是諧波增加的過程，對其他系統會產生干擾，增加額外的能耗，絕緣老化加快。

■開關燈

普遍存在啟動時存在大的電流沖擊，對配電系統的保護電器產生很大的影響，增大誤動作的概率，影響系統正常使用。
