有朋友問，為什么RCD不能應用于TN-C系統？

答：RCD是剩余電流保護電器，其定義、工作原理參見本信息（BH Talk）2016年7月8日的文章，“RCD是附加保護，不能單獨使用”。

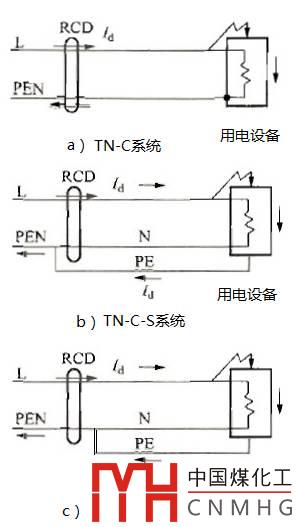

圖1 TN-C系統和TN-C-S系統

圖1a所示為TN-C系統，該系統在城市里已很少使用，但偏遠地區、農村等地時而有見。正常工作情況下，相線L和PEN均穿過RCD的零序電流互感器，互感器內的電流矢量和為零，RCD不動作。當發生故障時，相線碰殼（見a圖）由于用電設備外殼也與PEN相連，故障回路與正常的工作回路一樣，沒有變化，零序電流互感器內的電流矢量和仍然為零，RCD當然不會動作。因此，TN-C系統裝設RCD不會起作用！

如果將PEN線在RCD之前分開，分別為N和PE，相線L和N線穿過RCD，如圖1b圖所示，情況就不一樣了。正常工作情況下，相線L和N電流大小相等、方向相反，RCD的零序電流互感器內的電流矢量和為零，RCD不會動作。當發生故障時，相線碰殼，故障電流經相線、外殼、PE流回電源，如圖1b圖所示，零序電流互感器內的電流矢量和等于相電流，導致RCD動作，切斷故障回路，保護成功！

如果將PEN線在RCD之后分開，如圖c所示，盡管分為N和PE，但RCD的零序電流互感器內穿過的是相線L和PEN線，本質上與圖a一樣。正常工作和故障時，RCD的零序電流互感器內的電流矢量和都為零，RCD不會動作，起不到保護的作用。

因此，IEC60364-4-41及我國的《低壓配電設計規范》等都有相似的規定：

1） RCD不能應用于TN-C 系統；

2）當TN-C-S 系統中使用RCD 時，應在RCD 的電源側將PE 導體和N 導體分開，且在RCD 的負荷側不得再將PE導體和N導體合并、混接。
