二級負荷如何供電？似乎問題比較簡單，但確實也困惑不少人。筆者談幾點意見，與大家討論。

1、首先，討論一下二級負荷的外部電源，電源可以簡單地說兩句話：雙回線路或一回專用架空線。

1.1 先說雙回線路，指的是35kV、20kV 、10kV的雙回線路為二級負荷供電。雙回線路可以是雙重電源，也可以不是雙重電源。如果有條件，雙重電源當然好了。

1.2 一回專用架空線是有條件的，即當負荷較小或地區供電條件困難時，二級負荷可由一回35kV、20kV 、10kV專用的架空線路供電。

二級負荷可由兩臺變壓器各引一路低壓回路在負荷端配電箱處切換供電，另有特殊規定者除外；

如圖1所示，兩個變壓器Tr1、Tr2可以認為是電源，斷路器Q3是母聯，從Tr1、Tr2各引一路至雙電源切換箱AT，再由AT箱向二級負荷配電。

電源部分的要求與《民用建筑電氣設計規范》JGJ 16-2008等規范基本一致。

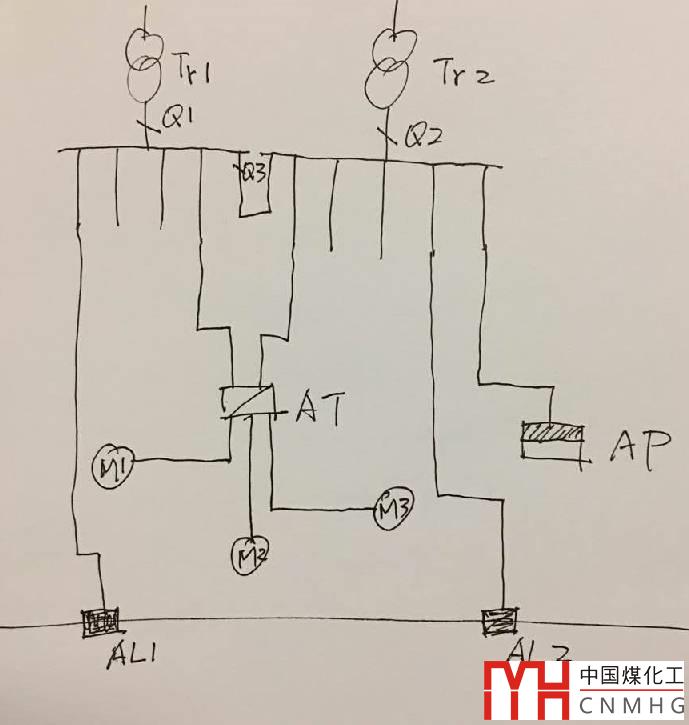

圖1 二級負荷的配電

2 當建筑物由雙重電源供電，且兩臺變壓器低壓側設有母聯開關時（圖1中的Q3），二級負荷可由任一段低壓母線單回路供電；動力箱AP箱滿足二級負荷配電要求，兩個電源分別引自兩臺變壓器，電源轉換采用Q1、Q2、Q3。

4 對于冷水機組（包括其附屬設備）等季節性負荷為二級負荷時，可由一臺專用變壓器供電；這比較好理解。

5 由雙重電源的兩個低壓回路交叉供電的照明系統，其負荷等級可定為二級負荷。

如圖1所示，照明配電箱AL1和AL2引自不同電源，在照明場所交叉供電，滿足二級負荷供電要求。
