常見問題問與答（七十六）——電擊防護（二）
問：電擊防護的本質是什么？
答：電擊防護的本質是單相接地故障保護。當相線因絕緣損壞而觸碰金屬外殼時，由于故障電流較小，不能使回路的保護電器（斷路器或熔斷器）動作，導致設備外殼帶電。
問：相線碰殼故障，設備外殼電壓有多高？
答：下面用I類單相用電設備為例進行分析、說明。因為這類設備應用最為普及，具有代表性。

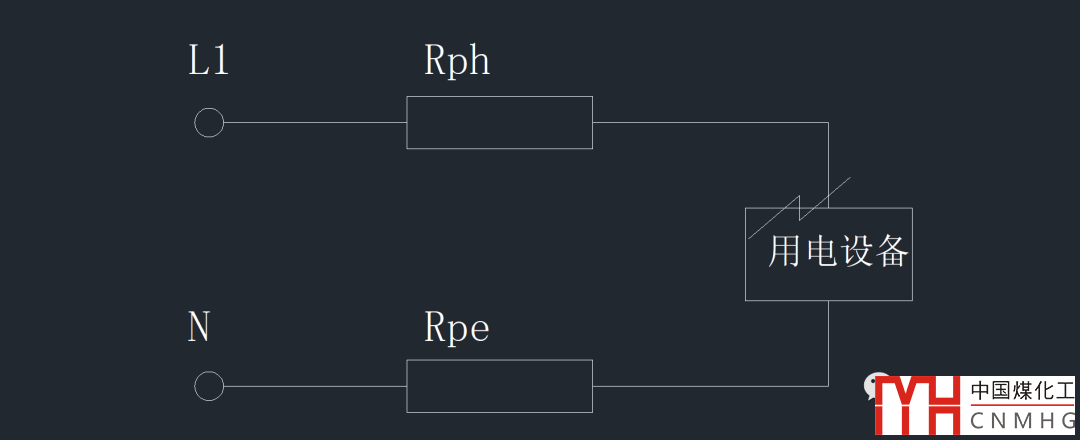

相線發生碰金屬外殼故障的等效電路如圖1所示，近似于220V電壓加到了相線和保護接地導體（PE）上。對于終端回路來講，16mm2及以下截面的銅芯導線，相線和PE線截面積相同。因此，相線碰殼故障導致金屬外殼上帶有約110V電壓，這么高的電壓對于人來講是危險的，遠超50V的安全電壓限值！
圖1相線發生碰外殼故障的等效電路
由于PE線與相線同管敷設，或采用包含PE的多芯電纜，線路電阻遠大于其電抗。因此，圖中故障回路線路阻抗近似于其電阻。
問：電擊防護有靈敏度要求嗎？
答：標準沒有規定電擊防護的靈敏度，但規定了最長斷電時間，當滿足最長斷電時間的要求即可保證人身安全。IEC60364-4-41 Edition 5.12017-03，“Low-voltageelectrical installations –Part 4-41: Protection for safety – Protection againstelectric shock”（中文版正在報批階段）規定，額定電流不超過63A的插座回路及額定電流不超過32A固定連接用電設備的終端回路，切斷電源的最長時間如表1所示。
表1 最長的切斷時間
|
系統 |
50 V<Uo≤120 V |
120V<Uo≤230 V |
230V<Uo≤400 V |
Uo>400 V |
||||
|
交流 |
直流 |
交流 |
直流 |
交流 |
直流 |
交流 |
直流 |
|
|
TN |
0.8 |
見注1 |
0.4 |
5 |
0.2 |
0.4 |
0.1 |
0.1 |
|
TT |
0.3 |
見注1 |
0.2 |
0.4 |
0.07 |
0.2 |
0.04 |
0.1 |
注：1 切斷電源可能是電擊防護之外的原因；
2 當TT 系統采用過電流保護電器切斷電源，且其保護等電位聯結連接到電氣裝置的所有外界可導電部分時，該TT系統可以采用表中TN 系統最長的切斷電源時間。
3 Uo :交流或直流線對地的標稱電壓。
（未完待續?。?/span>
