調查小揭秘：抗震支吊架設計現狀
盡管我國已于2016年頒布執行的《建筑機電工程抗震設計規范》GB-50981-2014，近三年的應用積累了一些經驗，對機電管線安裝的安全性起到很好的促進作用。國家標準圖集《建筑電氣設施抗震安裝》16D707-1明確了電氣專業抗震支吊架的設計與安裝的具體做法，具有良好的應用價值。
本信息2019年4月13日“小調查：關于建筑機電抗震支吊架的設計”得到朋友們的積極相應，閱讀量近1500人次，有271人參與投票，詳細情況見表1和圖1。
設計院如何設計機電管線抗震支吊架？
表1設計院如何設計機電管線抗震支吊架？
| 1. 設計院如何設計機電管線抗震支吊架 | 票數 | 占比 |
| 圖紙中只寫設計說明 | 78 | 28.8% |
| 圖紙中寫設計說明和引用標準圖 | 130 | 48.0% |
| 圖紙中寫設計說明，并由生產企業進行深化設計，設計院套圖框。 | 61 | 22.5% |
| 其他 | 2 | 0.7% |
| 總計 | 271 | 100.0% |

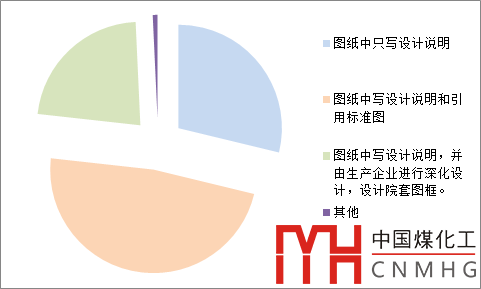

圖1設計院如何設計機電管線抗震支吊架？
由表1和圖1可知，設計院在圖紙中寫設計說明和引用標準圖占48%，近5成，排第一；設計院只在圖紙中寫設計說明占28.8%，排第二；前兩名表明，抗震支吊架的設計說明非常重要，在電氣專業無法計算、結構專業難以計算或不愿意計算的情況下，設計說明既是指導施工的技術文件，又是保護自己的護身符。當然，還有22.5%大膽的設計師寫設計說明，由生產企業進行深化設計，然后設計院套圖框。
第二個問題是多選題，為什么如此設計？答案相對平均。認為超出施工圖設計范疇，應由機電安裝公司負責深化設計，占35.7%；由于條件所限，設計院無法計算占近3成；這兩項加起來近2/3。另有約1/3認為生產企業比較專業，工期太緊設計院沒有時間設計。
表2為什么如此設計？
| 2. 為什么這樣設計？ | 票數 | 占比 |
| 設計院無法計算 | 138 | 29.3% |
| 超出施工圖設計范疇，應由安裝公司負責深化設計 | 168 | 35.7% |
| 生產企業比較專業 | 91 | 19.3% |
| 工期緊，設計院沒有時間設計 | 74 | 15.7% |
| 總計 | 471 | 100.0% |

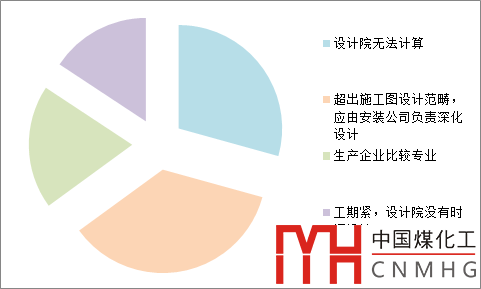

圖2為什么如此設計？
由表2和圖2可知，四個答案相對平均，反應出電氣專業對抗震支吊架設計的無奈！但是迫于規范的壓力，尤其強條的威懾，采取如此變相措施。
注：《建筑機電工程抗震設計規范》GB-50981-2014第1.0.4條，抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。
