建筑電氣設計能效評價指標的研究與應用
1引言
隨著我國城市化的加速進行，各種類型的建筑物拔地而起。在實際的工程實踐中，由于各種原因造成變壓器容量普遍選擇較大，大大超過建筑用電高峰時期的用電負荷。據相關文獻[1][2]介紹，許多民用建筑的變壓器負荷率在高峰時沒有達到30%，在非用電高峰時變壓器的負荷率則更低，實際運行的變壓器負荷率最低只有4.3%，造成能源浪費和固定資產投資增加。因此，有必要引進一種能效評價體系對建筑電氣設計進行評價，以保障變壓器負荷率運行在合理的范圍之內，達到節能減排、減少投資的目的。
當前，我國的能效評價體系被已廣泛應用，比如家電、電動機、變壓器、光源、鎮流器等產品已有相應的能效評價指標（簡稱EEEI，下同）的國家標準[1][3][6]，照明設計所采用的照明功率密度值LPD則是照明設計的能效評價指標，這些產品或設計的EEEI已經使用十多年，有較成熟的經驗。受此啟發，建筑電氣設計能否也引入能效評價指標對其進行評價？為此，筆者通過對北京、上海、廣州等不同氣候特點的典型城市采集不同類型民用建筑的實際用電數據，并對這些數據進行整理、分析與處理，來探討建筑電氣設計的EEEI。
2建筑電氣設計能效評價指標的研究
2.1 數據采集
數據采集是一項基礎性的工作，周期長、數據多，通過與北京、上海、廣州三地供電部門的協商、溝通與合作，筆者將上述三地2012年至2013年中的部分民用建筑用電數據加以采集與整理。數據采集包括建筑名稱、建筑類型、建筑面積、變壓器容量和臺數、一年中最大用電負荷Pmax、最大負荷時的功率因數cosΦ等。所采集的數據為建筑物一年中連續運行30min的最大平均值。
另外由于不同建筑類型的用電情況有著明顯的區別，因此在整理數據時，將不同類型的建筑用電數據加以分類處理。
表1~7分別為辦公類建筑、商業類建筑、酒店、醫院建筑、體育建筑、學校建筑、展覽類建筑的實際用電數據。
表1 辦公建筑數據
|
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
|
GZO-1 |
30000 |
212.79 |
7.09 |
GZO-23 |
21225 |
648.44 |
30.55 |
|
GZO-2 |
9600 |
93.19 |
9.71 |
GZO-24 |
28300 |
875 |
30.92 |
|
GZO-3 |
48730 |
735.48 |
15.09 |
GZO-25 |
31800 |
1064.21 |
33.47 |
|
GZO-4 |
30000 |
804.28 |
26.81 |
GZO-26 |
33291 |
1122.58 |
33.72 |
|
GZO-5 |
35680 |
1070.35 |
30.00 |
GZO-27 |
36000 |
1341.94 |
37.28 |
|
GZO-6 |
14369 |
457.96 |
31.87 |
GZO-28 |
25673 |
1034.04 |
40.28 |
|
GZO-7 |
11000 |
381.72 |
34.70 |
GZO-29 |
170000 |
3586.7 |
21.10 |
|
GZO-8 |
23146 |
825.96 |
35.68 |
BJO-30 |
207850 |
8205.2 |
39.48 |
|
GZO-9 |
3000 |
120 |
40.00 |
BJO-31 |
232000 |
5789.4 |
24.95 |
|
GZO-10 |
20228 |
812.9 |
40.19 |
BJO-32 |
9209 |
292 |
31.71 |
|
GZO-11 |
19714 |
843.96 |
42.81 |
BJO-33 |
65000 |
1994 |
30.68 |
|
GZO-12 |
9620 |
420 |
43.66 |
BJO-34 |
79200 |
705 |
8.90 |
|
GZO-13 |
6400 |
33.83 |
5.29 |
BJO-35 |
319380 |
1654 |
5.18 |
|
GZO-14 |
36000 |
1248 |
34.67 |
SHO-36 |
85531 |
2563 |
29.97 |
|
GZO-15 |
20600 |
22.8 |
1.11 |
SHO-37 |
20000 |
2023 |
101.15 |
|
GZO-16 |
20131 |
90 |
4.47 |
SHO-38 |
74642 |
735.48 |
9.85 |
|
GZO-17 |
55890 |
532.8 |
9.53 |
SHO-39 |
52000 |
804.28 |
15.47 |
|
GZO-18 |
53256 |
590.28 |
11.08 |
SHO-40 |
75000 |
1070.35 |
14.27 |
|
GZO-19 |
43000 |
679.48 |
15.80 |
SHO-41 |
47170 |
457.96 |
9.71 |
|
GZO-20 |
25700 |
545.58 |
21.23 |
SHO-42 |
56000 |
381.72 |
6.82 |
|
GZO-21 |
24592 |
600 |
24.40 |
SHO-43 |
29665 |
825.96 |
27.84 |
|
GZO-22 |
58318 |
1497.27 |
25.67 |
SHO-44 |
56860 |
120 |
2.11 |
注：BJO-北京某辦公建筑；GZO-廣州某辦公建筑；SHO-上海某辦公建筑。
表2 商業建筑數據
|
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
|
GZB-1 |
30000 |
1860 |
62.00 |
GZB-16 |
126000 |
4391.49 |
34.85 |
|
GZB-2 |
37600 |
1332 |
35.43 |
GZB-17 |
69871 |
2571.43 |
36.80 |
|
GZB-3 |
39050 |
1740 |
44.56 |
GZB-18 |
29458 |
1200 |
40.74 |
|
GZB-4 |
50000 |
2172 |
43.44 |
BJB-19 |
91000 |
1580 |
17.36 |
|
GZB-5 |
60000 |
2880 |
48.00 |
BJB-20 |
480635 |
1209 |
2.52 |
|
GZB-6 |
155432 |
2155 |
13.86 |
BJB-21 |
224026 |
5091 |
22.73 |
|
GZB-7 |
10717 |
160 |
14.93 |
SHB-22 |
66000 |
5114 |
77.48 |
|
GZB-8 |
22642 |
478 |
21.09 |
SHB-23 |
18000 |
1305 |
72.50 |
|
GZB-9 |
20010 |
435 |
21.74 |
SHB-24 |
145000 |
9492 |
65.46 |
|
GZB-10 |
34579 |
808 |
23.37 |
SHB-25 |
70000 |
1232 |
17.60 |
|
GZB-11 |
22701 |
547.83 |
24.13 |
SHB-26 |
230000 |
5088 |
22.12 |
|
GZB-12 |
65000 |
1697.3 |
26.11 |
SHB-27 |
100000 |
4154 |
41.54 |
|
GZB-13 |
63397 |
1695.65 |
26.75 |
SHB-28 |
104633 |
3867 |
36.96 |
|
GZB-14 |
111134 |
3387.23 |
30.48 |
SHB-29 |
40000 |
2065 |
51.63 |
|
GZB-15 |
27115 |
842.55 |
31.07 |
注：GZB-廣州某商業建筑；BJB-北京某商業建筑；SHB-上海某商業建筑。
表3 酒店建筑數據
|
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
|
GZH-1 |
100838 |
919.15 |
9.12 |
GZH-21 |
74700 |
1132 |
15.15 |
|
GZH-2 |
20001 |
483.92 |
24.19 |
GZH-22 |
33800 |
1227 |
36.30 |
|
GZH-3 |
24395 |
1050 |
43.04 |
BJH-23 |
127667 |
2953.9 |
23.14 |
|
GZH-4 |
45350 |
1603.3 |
35.35 |
BJH-24 |
48719 |
2256 |
46.31 |
|
GZH-5 |
24654 |
1137.45 |
46.14 |
BJH-25 |
120000 |
1550 |
12.92 |
|
GZH-6 |
75346 |
3604.87 |
47.84 |
BJH-26 |
133671 |
2972 |
22.23 |
|
GZH-7 |
153378 |
1791.29 |
11.68 |
BJH-27 |
35600 |
774 |
21.74 |
|
GZH-8 |
35043 |
214.13 |
6.11 |
BJH-28 |
48666 |
476 |
9.78 |
|
GZH-9 |
46000 |
1687.27 |
36.68 |
BJH-29 |
480000 |
2748 |
5.73 |
|
GZH-10 |
45792 |
1745.45 |
38.12 |
BJH-30 |
74700 |
1132 |
15.15 |
|
GZH-11 |
33000 |
1322.45 |
40.07 |
BJH-31 |
33800 |
1227 |
36.30 |
|
GZH-12 |
179126 |
7380.81 |
41.20 |
SHH-32 |
54802 |
3467 |
63.26 |
|
GZH-13 |
29417 |
1402.25 |
47.67 |
SHH-33 |
43182 |
1374 |
31.82 |
|
GZH-14 |
127667 |
2953.9 |
23.14 |
SHH-34 |
120000 |
6078 |
50.65 |
|
GZH-15 |
48719 |
2256 |
46.31 |
SHH-35 |
54129 |
2388 |
44.12 |
|
GZH-16 |
120000 |
1550 |
12.92 |
SHH-36 |
60000 |
2152 |
35.87 |
|
GZH-17 |
133671 |
2972 |
22.23 |
SHH-37 |
53984 |
1670 |
30.94 |
|
GZH-18 |
35600 |
774 |
21.74 |
SHH-38 |
40000 |
1646 |
41.15 |
|
GZH-19 |
48666 |
476 |
9.78 |
SHH-39 |
54000 |
2466 |
45.67 |
|
GZH-20 |
480000 |
2748 |
5.73 |
注： GZH-廣州某酒店建筑；BJH-北京某酒店建筑；SHH-上海某酒店建筑。
表4 醫院建筑數據
|
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
|
GZY-1 |
37285 |
75 |
2.01 |
BJY-12 |
74000 |
2305 |
31.15 |
|
GZY-2 |
120000 |
934.74 |
7.79 |
BJY-13 |
71719 |
1630 |
22.73 |
|
GZY-3 |
32765 |
283.56 |
8.65 |
BJY-14 |
106320 |
4889 |
45.98 |
|
GZY-4 |
10431 |
166.53 |
15.96 |
BJY-15 |
85000 |
1440 |
16.94 |
|
GZY-5 |
30000 |
1107.69 |
36.92 |
BJY-16 |
61900 |
1288 |
20.81 |
|
GZY-6 |
30000 |
1250 |
41.67 |
BJY-17 |
70000 |
1662 |
23.74 |
|
GZY-7 |
34617 |
2021.05 |
58.38 |
SHY-18 |
61000 |
3689 |
60.48 |
|
BJY-8 |
43785 |
1083.50 |
24.75 |
SHY-19 |
79982 |
3498 |
43.73 |
|
BJY-9 |
150000 |
5632.00 |
37.55 |
SHY-20 |
44200 |
2819 |
63.78 |
|
BJY-10 |
50649 |
1517 |
29.95 |
SHY-21 |
45000 |
77 |
1.71 |
|
BJY-11 |
70000 |
2312 |
33.03 |
SHY-22 |
84382 |
4480 |
53.09 |
注： GZY-廣州某醫院建筑；BJY-北京某醫院建筑；SHY-上海某醫院建筑。
表5 體育場館建筑數據
|
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
|
BJT-1 |
34383 |
1370 |
39.85 |
BJT-8 |
84000 |
2861 |
34.06 |
|
BJT-2 |
8056 |
230 |
28.55 |
BJT-9 |
80890 |
2861 |
35.37 |
|
BJT-3 |
30000 |
792 |
26.40 |
BJT-10 |
10561 |
512 |
48.48 |
|
BJT-4 |
258000 |
4781 |
18.53 |
BJT-11 |
254000 |
3956 |
15.57 |
|
BJT-5 |
15507 |
414 |
26.70 |
BJT-12 |
93000 |
4536 |
48.77 |
|
BJT-6 |
57000 |
2651 |
46.51 |
SHT-13 |
60000 |
2789 |
46.48 |
|
BJT-7 |
8609 |
593 |
68.88 |
SHT-14 |
187900 |
5026 |
26.75 |
注： BJT-北京某體育場館；SHT-上海某體育場館。
表6 學校建筑數據
|
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
|
BJS-1 |
627787 |
6083 |
9.69 |
BJS-20 |
77958 |
1100 |
14.11 |
|
BJS-2 |
225800 |
4950 |
21.92 |
BJS-21 |
71319 |
628 |
8.81 |
|
BJS-3 |
232424 |
2812 |
12.10 |
BJS-22 |
8300 |
147 |
17.71 |
|
BJS-4 |
50000 |
1125 |
22.50 |
SHS-23 |
89823 |
410 |
4.56 |
|
BJS-5 |
180000 |
828 |
4.60 |
SHS-24 |
240000 |
6083 |
25.34 |
|
BJS-6 |
44106 |
790 |
17.91 |
SHS-25 |
13000 |
228 |
17.54 |
|
BJS-7 |
23000 |
321 |
13.96 |
SHS-26 |
250000 |
908 |
3.63 |
|
BJS-8 |
21133 |
257 |
12.16 |
SHS-27 |
398000 |
649 |
1.63 |
|
BJS-9 |
26618 |
615 |
23.10 |
SHS-28 |
28012 |
272 |
9.71 |
|
BJS-10 |
39000 |
269 |
6.90 |
SHS-29 |
29000 |
233 |
8.03 |
|
BJS-11 |
42600 |
746 |
17.51 |
SHS-30 |
24301 |
508 |
20.90 |
|
BJS-12 |
16305 |
278 |
17.05 |
SHS-31 |
21100 |
794 |
37.63 |
|
BJS-13 |
137840 |
1300 |
9.43 |
SHS-32 |
30000 |
138 |
4.60 |
|
BJS-14 |
10050 |
627 |
62.39 |
SHS-33 |
4500 |
99 |
22.00 |
|
BJS-15 |
2500 |
33 |
13.20 |
SHS-34 |
3190 |
180 |
56.43 |
|
BJS-16 |
55700 |
5020 |
9.01 |
SHS-35 |
4709 |
107 |
22.72 |
|
BJS-17 |
557000 |
83 |
2.48 |
SHS-36 |
6184 |
80 |
12.94 |
|
BJS-18 |
23800 |
200 |
8.40 |
SHS-37 |
5249 |
12 |
2.29 |
|
BJS-19 |
6363 |
487 |
76.54 |
注： BJS-北京某學校；SHS-上海某學校。
表7 展覽館建筑數據
|
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
建筑物 編碼 |
建筑物建筑面積（m2） |
最大用電負荷（kW） |
最大負荷密度（W/ m2） |
|
BJE-1 |
63390 |
1097.89 |
17.32 |
BJE-7 |
63390 |
1043 |
16.45 |
|
BJE-2 |
60000 |
1128.63 |
18.81 |
SHE-8 |
250000 |
5432 |
21.73 |
|
BJE-3 |
102280 |
4934 |
48.24 |
SHE-9 |
98000 |
4824 |
49.22 |
|
BJE-4 |
60000 |
1088 |
18.13 |
SHE-10 |
46434 |
2241 |
48.26 |
|
BJE-5 |
11000 |
473 |
43.00 |
SHE-11 |
166100 |
6667 |
40.14 |
|
BJE-6 |
426130 |
689 |
1.62 |
SHE-12 |
7000 |
483 |
69.00 |
注：BJE-北京某展覽館；SHE-上海某展覽館。
2.2 數據分析
2.2.1能效指標
不同產品或行業的能效評價指標有自己的評價標準。比如配電變壓器能效評價指標是以配電變壓的損耗作為評價標準[3]，其能效限定值定義為在規定測試條件下空載損耗和負載損耗的允許最高限定值；而節能評價值定義為在規定測試條件下配電變壓器空載損耗和負載損耗比能效限定值更低的標準值。建筑電氣設計行業常用的指標有變壓器容量指標（單位VA/m2）、負荷密度（單位W/m2）及用電指標（單位kWh/m2）[6]，這三個指標都有各自的用途和側重點，負荷密度是以設備的安裝容量為基礎，它是為了方便對各級配電箱（柜）、變壓器等容量的選擇；用電指標是實際運行時的數據，它與建筑電氣設計并沒有必然的聯系，主要反映了建筑物實際用電情況；變壓器容量指標是用來評價建筑電氣設計的重要指標，當設計按照規范合理的設計時，通過它能反映建筑電氣設計是否達到了應有的節能要求。因此建筑電氣設計的EEEI采用變壓器容量指標進行能效評價。
2.2.2分析方法
為了便于應用，建筑電氣設計的EEEI設定為2級指標，即能效限定值和節能值，文獻6對此有詳細說明，請讀者參考。筆者采用除峰谷最大值法[6]確定能效限定值及能效節能值，結合最新的IEC60364-8-1的初步結論，當變壓器的負載率在40%-65%時，變壓器的效率最高，并能滿足高等級民用建筑二級及以上等級負荷的供電可靠性要求[7]。這樣即可保證供電可靠性，又能提高供配電系統的效率，有效地減少電能的浪費。變壓器負荷率為40%對應于能效限定值，負荷率為65%對應于能效節能值。
上述表1~7可以采用散點圖表示，以更加直接、形象表示所采集的數據，便于分析和研究。圖中◆為廣州數據，■為北京數據，▲為上海數據。

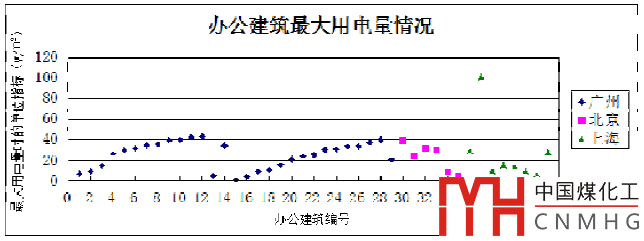

圖1 辦公建筑最大負荷密度散點圖

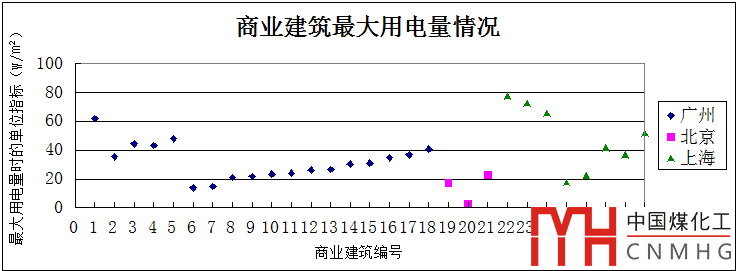

圖2 商業建筑最大負荷密度散點圖

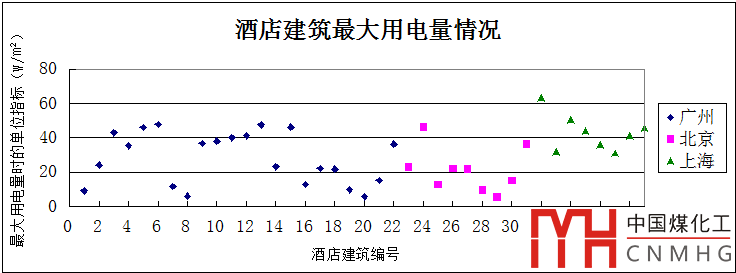

圖3 酒店建筑最大負荷密度散點圖
圖4 醫院建筑最大負荷密度散點圖

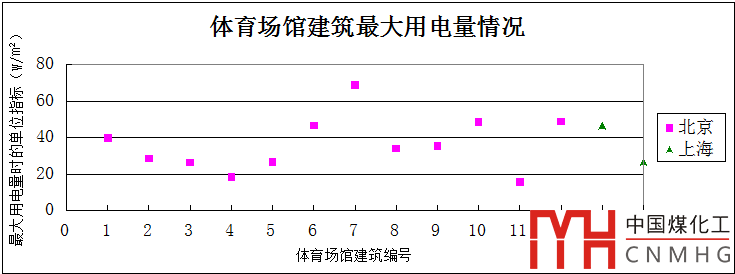

圖5 體育場館建筑最大負荷密度散點圖

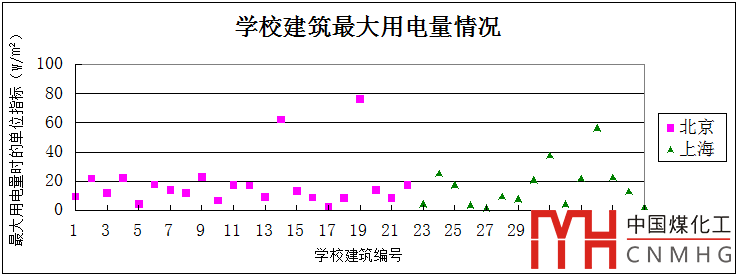

圖6 學校建筑最大負荷密度散點圖

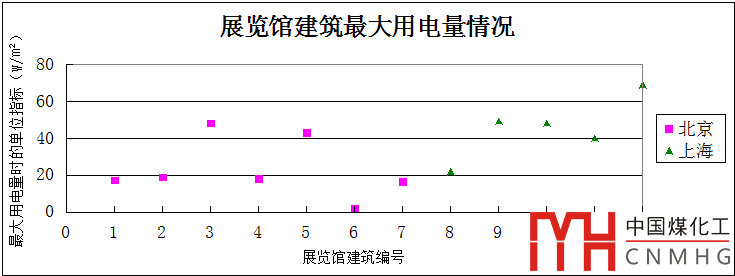

圖7 展覽館建筑最大負荷密度散點圖
由于采集樣本數據較多，加之實際運行情況的復雜性，有的數據明顯離散，應將其除去，本研究用除峰谷最大值法與萊茵達準則[6]相結合的方法來尋找壞點[5]并處理數據。
由上可得，辦公建筑的最大負荷密度值LDmax=43.66W/ m2，商業建筑的最大負荷密度值LDmax=65.46 W/m2，酒店的最大負荷密度值LDmax=47.84 W/m2，醫院建筑（主要指醫院整體）的最大負荷密度值LDmax=58.38W/m2 ，體育場館建筑的最大負荷密度值LDmax=48.77 W/m2，學校建筑的最大負荷密度值LDmax=37.63 W/m2，展覽館建筑的最大負荷密度值LDmax=49.22 W/m2。根據所得的不同建筑類型的最大負荷密度值，用公式（1）即可確定不同建筑類型的建筑電氣設計EEEI的節能值及限定值。
TCI=LDmax/(η·cosΦ) （1）
式中，TCI——變壓器的容量指標，單位：VA/m2；
LDmax——建筑物年最大負荷密度，單位：W/m2；
η——變壓器負荷率，分別取40%和65%；
cosΦ——功率因數，取0.9。
表8 辦公建筑變壓器限定值與節能值
|
建筑類型 |
最大負荷密度（W/m2） |
推導出變壓器容量指標（VA/m2） |
取整后變壓器容量指標（VA/m2） |
||
|
最大值 |
最小值 |
限定值 |
節能值 |
||
|
辦公 |
43.66 |
121.3 |
74.6 |
120 |
75 |
|
對應變壓器負荷率 |
- |
40% |
65% |
40% |
65% |
注：本表適用于一類和二類辦公建筑。
表9 商業建筑變壓器限定值與節能值
|
建筑類型 |
最大負荷密度（W/m2） |
推導出變壓器容量指標（VA/m2） |
取整后變壓器容量指標（VA/m2） |
||
|
最大值 |
最小值 |
限定值 |
節能值 |
||
|
商業 |
65.46 |
181.8 |
111.9 |
180 |
110 |
|
對應變壓器負荷率 |
- |
40% |
65% |
40% |
65% |
注：本表適用于大型及以上規模的商業建筑。
表10 酒店建筑變壓器限定值與節能值
|
建筑類型 |
最大負荷密度（W/m2） |
推導出變壓器容量指標（VA/m2） |
取整后變壓器容量指標（VA/m2） |
||
|
最大值 |
最小值 |
限定值 |
節能值 |
||
|
酒店 |
47.84 |
132.9 |
81.8 |
135 |
80 |
|
對應變壓器負荷率 |
- |
40% |
65% |
40% |
65% |
注：本表適用于三星級及以上等級的旅館建筑。
表11 醫院建筑變壓器限定值與節能值
|
建筑類型 |
最大負荷密度（W/m2） |
推導出變壓器容量指標（VA/m2） |
取整后變壓器容量指標（VA/m2） |
||
|
最大值 |
最小值 |
限定值 |
節能值 |
||
|
醫療建筑 |
45.98 |
127．7 |
78.6 |
130 |
80 |
|
對應變壓器負荷率 |
- |
40% |
65% |
40% |
65% |
注：本表適用于二級、三級綜合醫院，不適用于醫技樓等醫療設備集中、用電負荷大的建筑。
表12 體育場館建筑變壓器限定值與節能值
|
建筑類型 |
最大負荷密度（W/m2） |
推導出變壓器容量指標（VA/m2） |
取整后變壓器容量指標（VA/m2） |
||
|
最大值 |
最小值 |
限定值 |
節能值 |
||
|
體育建筑 |
48.77 |
135.5 |
83.4 |
135 |
85 |
|
對應變壓器負荷率 |
- |
40% |
65% |
40% |
65% |
注：本表適用于乙級及以上等級的封閉式體育建筑，不適用于敞開式的體育建筑。
表13 學校建筑變壓器限定值與節能值
|
建筑類型 |
最大負荷密度（W/m2） |
推導出變壓器容量指標（VA/m2） |
取整后變壓器容量指標（VA/m2） |
||
|
最大值 |
最小值 |
限定值 |
節能值 |
||
|
教育 |
37.63 |
104.5 |
64.3 |
105 |
65 |
|
對應變壓器負荷率 |
- |
40% |
65% |
40% |
65% |
注：本表適用于大專院校及規模較大的中學中教學樓、辦公樓、實驗樓等類型建筑，整個校園的變壓器容量指標需根據校園規模取0.45~0.7的同時系數。
表14 展覽館建筑變壓器限定值與節能值
|
建筑類型 |
最大負荷密度（W/m2） |
推導出變壓器容量指標（VA/m2） |
取整后變壓器容量指標（VA/m2） |
||
|
最大值 |
最小值 |
限定值 |
節能值 |
||
|
展覽類建筑 |
49.22 |
136.7 |
84.1 |
135 |
85 |
|
對應變壓器負荷率 |
- |
40% |
65% |
40% |
65% |
注：本表適用于展覽、會展、博物館等文化類建筑。
2.2.3地域差異對數據處理結果的影響
由于此次數據采集是北京、上海、廣州三地的數據，三地所處的緯度都有所差異，氣候條件差別較大，北京是寒冷地區，上海是夏熱冬冷地區，廣州是夏熱冬暖地區，從上述各圖表可以看出，去除離散的數據后，北京、上海、廣州各類建筑的除峰谷最大值差別不大，在工程可接受范圍內。因此，本文所得出的結論與地域及其氣候條件關系不大，適合于全國范圍內的各類民用建筑。
3結論
建筑電氣設計能效指標的研究與應用，對建筑電氣設計行業有著重大的意義，將上述研究總結而得出EEEI的指標，如表15所示。
表15 民用建筑EEEI的限定值與節能值
|
建筑類型 |
最大負荷密度（W/m2） |
取整后變壓器容量指標（VA/m2） |
備注 |
|
|
限定值 |
節能值 |
|||
|
辦公 |
43.66 |
120 |
75 |
適用于一類和二類辦公建筑 |
|
商業 |
65.46 |
180 |
110 |
適用于大型商業建筑 |
|
酒店 |
47.84 |
135 |
80 |
適用于三星級及以上等級的旅館建筑 |
|
醫療 |
45.98 |
130 |
80 |
適用于二級、三級綜合醫院，不適用于醫技樓等醫療設備集中、用電負荷大的建筑 |
|
體育 |
48.77 |
135 |
85 |
適用于乙級及以上等級的封閉式體育建筑，不適用于敞開式的體育建筑 |
|
教育 |
37.63 |
105 |
65 |
適用于大專院校及規模較大的中學中教學樓、辦公樓、實驗樓等類型建筑，整個校園的變壓器容量指標需根據校園規模取0.45~0.7的同時系數。 |
|
展覽類 |
49.22 |
135 |
85 |
適用于展覽、會展、博物館等 |
需要說明，EEEI是節能的評價指標，不是設計指標，切不可用表中的數值反推變壓器總裝機容量。
本文僅起到拋磚引玉的作用，希望引起電氣屆的同仁對建筑電氣節能設計的重視。由于所采集的數據有限，諸如體育、醫療、教育、展覽等類型建筑的研究尚有明顯不足之處，有待完善和深入研究，也希望更多的同仁參與到建筑電氣節能設計研究之中，以提高我國建筑電氣節能設計的水平。
參考文獻
[1] 《建筑電氣節能技術及設計指南》，李炳華、宋鎮江主編，北京：中國建筑工業出版社，2011年11月第一版
[2] “調整單位建筑面積電氣設計容量重要性的研究”，張輝、李一力、錢秋延，《建筑電氣》2011年01期
[3] “變壓器能效標準與標識”，趙躍進，《電氣制造》2012年08期
[4] 《民用建筑熱工設計規范》GB50176-93
[5] “動態測試數據中壞點處理的一種新方法——絕對值法及應用研究”，楊世杰，《中國測量技術》，第32卷第1期.2006年1月
[6] “淺談建筑電氣設計的能效評價指標”，李炳華、周彬、岳云濤、李鵬、顧春雷、宋鎮江，《電氣應用》2014年5月
[7] 《民用建筑電氣設計規范實施指南》，中國建筑學會電氣分會編，中國電力出版社；2008年5月1日，第1版
