上篇說的安全隔離變壓器的三種用法中的兩種用法——局部IT系統和電氣分隔，從實際使用中看，這些用法容易搞混，不宜分清！現在介紹第三種用法，作為特低電壓系統（ELV）的電源。

安全隔離變壓器的三種用法，一定要分清楚（上）！

1 ELV是什么？

根據《建筑物電氣裝置的電壓區段》GB/T 18379-2001（idt IEC 60449:1973）規定：對于交流電壓區段I，無論接地系統，還是不接地或非有效接地系統，裝置的相間和相對地（僅接地系統有）的標稱電壓U≤50V。因此，特低電壓系統的電壓不應超過交流50V。

特低電壓系統包括安全特低電壓系統SELV和保護特低電壓系統PELV。安全特低電壓系統是在正常條件下不接地的、電壓不超過特低電壓的電氣系統；而保護特低電壓系統是在正常條件下接地的、電壓不超過特低電壓的電氣系統。按標準要求，SELV回路的帶電部分與地之間具有基本絕緣；PELV回路和設備外露可導電部分應接地。

2 ELV系統電源

安全隔離變壓器（上文已述）、電化學電源（如蓄電池）或其它獨立于較高電壓回路的電源等可作為特低電壓電源，其中安全隔離變壓器使用比較普遍。

3 應用舉例

以體育建筑為例，《體育建筑電氣設計規范》JGJ 254-2014規定，第7.2.1條：跳水池、游泳池、戲水池、沖浪池及類似場所水下照明設備應選用防觸電等級為Ⅲ類的燈具，其配電應采用安全特低電壓(SELV)系統，標稱電壓不應超過12V，安全特低電壓電源應設在2區以外的地方。該條為強制性條文。第7.2.2條，體育建筑配變電所內的電纜夾層等場所的照明宜采用安全特低電壓(SELV)系統，且標稱電壓不宜超過36V。特低電壓電源應設在便于操作的安全區域內。

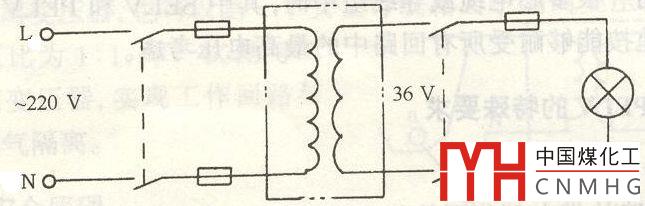

圖1 SELV系統示意圖

圖1所示，安全隔離變壓器、線路、燈均不能接地，尤其習慣性的設備接地容易造成燈具錯誤接地，導致一次側故障將故障電壓引入二次側。
