值得關注的硅橡膠干式變壓器

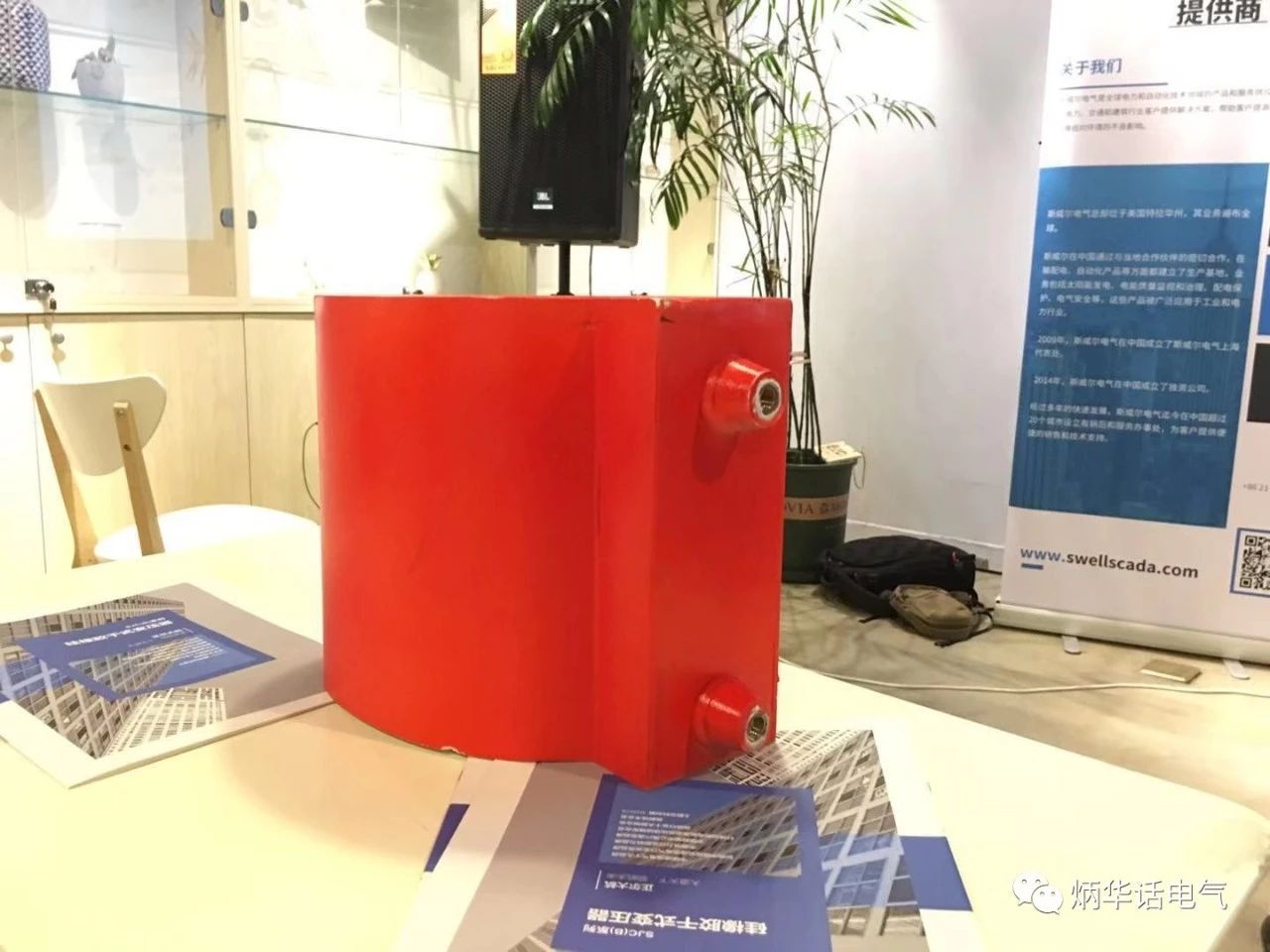

在近日舉行的北京電氣情報網常務理事會上，一款新產品——硅橡膠干式變壓器引起大家的重視，其采用高性能硅橡膠作為絕緣材料，并經過精心設計，顯著提高變壓器的性能，其發展前途可期待！
1、特點
綜合起來，硅橡膠變壓器具有如下特點：
高安全：多種針對性的絕緣安全冗余設計，原理創新
高可靠：可靠的材料和工藝避免產生缺陷，堅固耐用
超節能：遠高于國家一級能效標準，節能省材
真環保：主要用材可回收、易回收，無毒無廢
低噪音：<50dB
耐過載：基于彈性絕緣材料的高強度和高耐溫特性
抗污染：可按污染等級設計的出線方式
2、硅橡膠變壓器與環氧樹脂變壓器性能對比
硅橡膠變壓器與環氧樹脂變壓器性能對比如表1所示，前者勝出一籌。
表1硅橡膠變壓器與環氧樹脂變壓器性能對比
|
類型 |
高強度硅橡膠澆注型 |
環氧樹脂澆注型 |
|
產品型號 |
SJC（B） |
SC（B） |
|
高壓線包特征 |
多分段連續繞制，硅膠填充包封 |
少分段繞制，環氧樹脂填充包封 |
|
安全性 |
帕邢定律，線包無局放 |
段間有高壓，可能有局放，依靠絕緣 |
|
可靠性 |
絕緣無缺陷，永不開裂 |
絕緣可能有缺陷，會開裂 |
|
絕緣等級 |
可到C級（220℃）， |
最多H級（180℃） |
|
抗過載 |
硅膠寬耐溫-60℃到250℃ |
樹脂怕過熱，過冷則更脆 |
|
機械性能 |
高強度硅膠有彈性，吸噪音 |
樹脂脆性怕震，怕溫差，易開裂 |
|
環境安全 |
無毒無味，無揮發，天然阻燃 |
有助劑揮發，人為加阻燃材料 |
|
后期環保 |
硅膠可回收，金屬易回收 |
樹脂不可回收，導體回收代價高 |
|
增強安全設計 |
設置可靠固體絕緣防線 |
固體絕緣考慮不足 |
|
抗污染設計 |
出線抗污染套管式設計，防爬電 |
出線絕緣簡單，易沿面放電 |
|
產品節能設計 |
實現超一級能效的節能產品 |
最高為一級能效產品（硅鋼鐵芯） |
|
生產工藝 |
真空澆注、簡單高溫下加速固化 |
真空加壓澆注，控溫復雜，固化耗時 |
|
生產效率 |
工藝簡單巧妙、效率高、保質量 |
工藝要求高、耗時長、質量風險大 |
|
成本 |
== |
|
|
綜合性價比 |
高 |
低 |
3、硅橡膠變壓器與非晶合金變壓器性能對比
硅橡膠變壓器與非晶合金變壓器性能對比如表2所示，前者也占有優勢。
表2硅橡膠變壓器與非晶合金變壓器性能對比
| 類型 |
硅膠疊鐵芯變壓器 |
SCBH非晶變壓器 |
|
環氧樹脂絕緣線包的比較見表1，此處補充鐵芯的比較 |
||
|
產品型號 |
SJC（B） |
SC（B）H |
|
導磁率 |
高 |
低 |
|
磁路損耗 |
高（可解決） |
低（唯一優點） |
|
可靠性 |
性能穩定，堅固耐用 |
易受傷導致性能下降，易掉碎屑 |
|
噪聲 |
小 |
大（磁致伸縮大、緊固不強） |
|
材料 |
價廉、產能過剩 |
價高、供應量有限 |
|
可用性 |
可設計多種形狀的鐵芯截面 |
只能設計矩形截面磁路鐵芯 |
|
加工組裝 |
很容易 |
難度雙高 |
|
環保特性 |
可回收 |
不可回收 |
注：硅橡膠變壓器并不排斥應用非晶材料做導磁材料，如果兩者結合可以實現更節能的變壓器。
筆者初步認為，如果該技術與立體三角形鐵芯相結合，更是如虎添翼，性能超強。
