元旦前夕，一則報道令人振奮：新疆昌吉—安徽古泉±1100kV特高壓直流輸電工程已經建成并全壓送電。這是目前世界上電壓等級最高、速送容量最大、輸送距離最遠、技術水平最先進的特高壓輸電工程。線路總長度3324km（另有報道是3293km），輸電容量1200萬kW，總投資約¥407億元人民幣。該工程是由我國自主設計、建設，因此，擁有自主知識產權，標志著我國在該領域居世界領先地位。

電源已經是直流，用電負荷很多也是直流（請點擊：給出建筑物直流供電的理由），中低壓配電系統采用直流也是順理成章的事。

前幾天，本信息推出中壓直流配電網單端典型網架結構方案（請點擊：中壓直流配電網單端典型網架結構），真正感受到直流配電離我們越來越近，中壓直流配電系統已經有標準可以參考。

現在繼續介紹中壓直流配電雙端網絡結構方案，其網絡結構圖參見圖1。

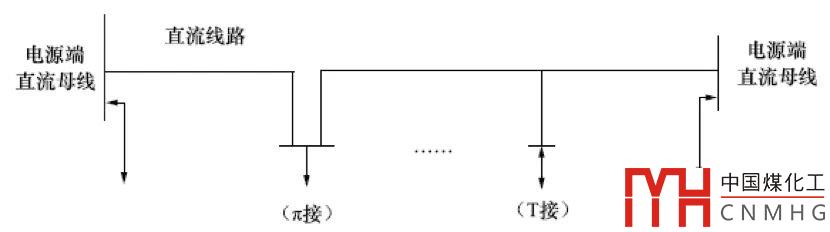

圖1 雙端拓撲結構示意圖

雙端拓撲結構顧名思義具有兩個電源端，如圖1所示，左右兩側電源端直流母線，雙側電源并列運行、同時工作。出線形式可以采用單路，也可采用雙路，具體可參考單端拓撲圖。其特點是：供電容量大、服務范圍廣、供電可靠性高，滿足N－1 可靠性的要求，可為工業園區、重要負荷區等供電。

任何一端電源停電（例如故障、檢修等）時，另一側電源端能夠滿足全部負荷供電需求，是真正的兩個電源。對負荷而言，獲取電能具有較大的靈活性，可從不同方向獲取電能；同時電網、分布式電源和儲能也可以向不同方向輸出電能。為智能電網提供基礎條件。

因此，我們需要積極準備迎接直流配電系統的到來，架起電源與用電負荷之間的橋梁。

注：特高壓直流輸電，簡稱UHVDC，系指是指±800kV(±750kV)及以上電壓等級的直流輸電及相關技術。而國家標準《標準電壓》GB/T 156-2017只有±800kV為標準電壓，沒有±750kV電壓等級。
