民用建筑中的低壓柴油發電機組經常會采用圖1所示的系統，應急或備用母線段III帶重要負荷，其運行方式和邏輯如下：

• 平時由市電2為母線III供電；

• 市電1斷電，仍然由市電2為母線III供電；

• 當市電2斷電，母聯開關3QF合閘，由市電1繼續為母線III供電；

• 當兩個市電均斷電，柴油發電機組啟動，穩定運行后斷路器5QF合閘向母線III送電，為重要負荷供電。

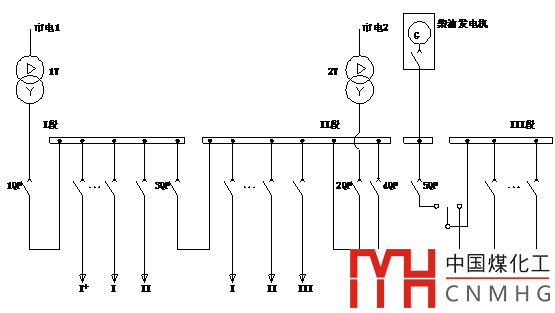

圖1 帶有柴油發電機組的低壓配電系統簡圖

對于母線III，有市電和柴油發電機組兩類電源供電，他們對應斷路器4QF和5QF，從保護角度，5QF脫扣時間要短于4QF，這樣當電源在市電與發電機之間切換時，他們與下級保護電器的選擇性配合存在不可調和的問題。如何解決此類問題？

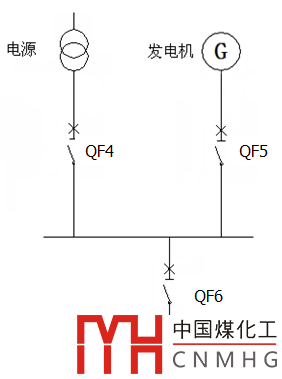

圖2 市電與柴油發電機組間的轉換

為了便于說明問題，將市電與柴油發電機組之間的轉換簡化為圖2所示，省略ATSE。

• 市電供電時，斷路器QF4、QF6應該滿足選擇性保護；

• 在柴油發電機組供電時，斷路器QF5、QF6也應該滿足選擇性保護。

這對于斷路器QF6來講是一大難題，一般的斷路器不能同時滿足兩個選擇性保護的要求。

現在可以圓滿解決這個問題——斷路器雙重設定技術！即斷路器的智能控制器可存儲2組保護參數設置值，同時滿足市電和柴油發電機組的不同需要。此功能太棒了，解決了困擾行業多年的問題。根據需要，第二組參數也可通過外部輸入信號代替預設參數值，當市電斷電，柴油發電機組送電，QF5提供一個外部信號，在發電機電源投入時，選擇另一組參數以滿足QF5、QF6的選擇性保護的要求。

你對斷路器雙重設定技術感興趣嗎？歡迎持續關注。
