很幸運，我們暫時沒有掉進別人設置的“陷阱”里！
上接2018年8月7日本信息的文章“電氣專業會不會掉進別人設置的‘陷阱’里？”，該文引起大家強烈關注，閱讀人數近2800人，評論互動者眾多。
現在，先將《建筑防煙排煙系統技術標準》GB 51251-2017第5.1.2條與國標圖集《常用風機控制電路圖》16D303-2作比較，看看國標圖集在防煙風機控制方面與GB 51251-2017的吻合度，各項對比如表1所示。
表1 GB 51251-2017與16D303-2的對比
|
《建筑防煙排煙系統技術標準》 GB 51251-2017 |
《常用風機控制電路圖》 16D303-2 |
||
| 條 | 款 | 內容 | |
| 5.1.2條 | 加壓送風機的啟動應符合下列規定： | XKYJF-1~XKYJF-4，以XKYJF-1為例，見圖1。 | |
| 1 | 現場手動啟動； | SF1實現現場啟動控制 | |
| 2 | 通過火災自動報警系統自動啟動； | 火災自動報警系統有源觸點X1:10、X1:11使KA1帶通→KA1動合觸點13、14閉合→KA6線圈通電→KA6動合觸點13、14接通→接觸器QAC接通→風機啟動 | |
| 3 | 消防控制室手動啟動； | 通過SF2→KA4線圈通電→KA4動合觸點13、14閉合→KA6線圈通電→KA6動合觸點13、14接通→接觸器QAC接通→風機啟動 | |
| 4 | 系統中任一常閉加壓送風口開啟時，加壓送風應能自動啟動。 | 由火災自動報警系統接收?qǐng)?bào)警信號→開啟常閉加壓送風口，同時消防聯動控制器→自動啟動加壓送風 | |
| 5.1.3條 | 當防火分區內火災確認后，應能在15s內聯動開啟常閉加壓送風口和加壓送風機，并應符合下列規定： | 由火災自動報警系統完成 | |
| 1 | 應開啟該防火分區樓梯間的全部加壓送風口； | 由火災自動報警系統完成 | |
| 2 | 應開啟該防火分區內著火層及其相鄰上下層前室及合用前室的常閉送風口，同時開啟加壓送風機。 | 由火災自動報警系統完成 | |

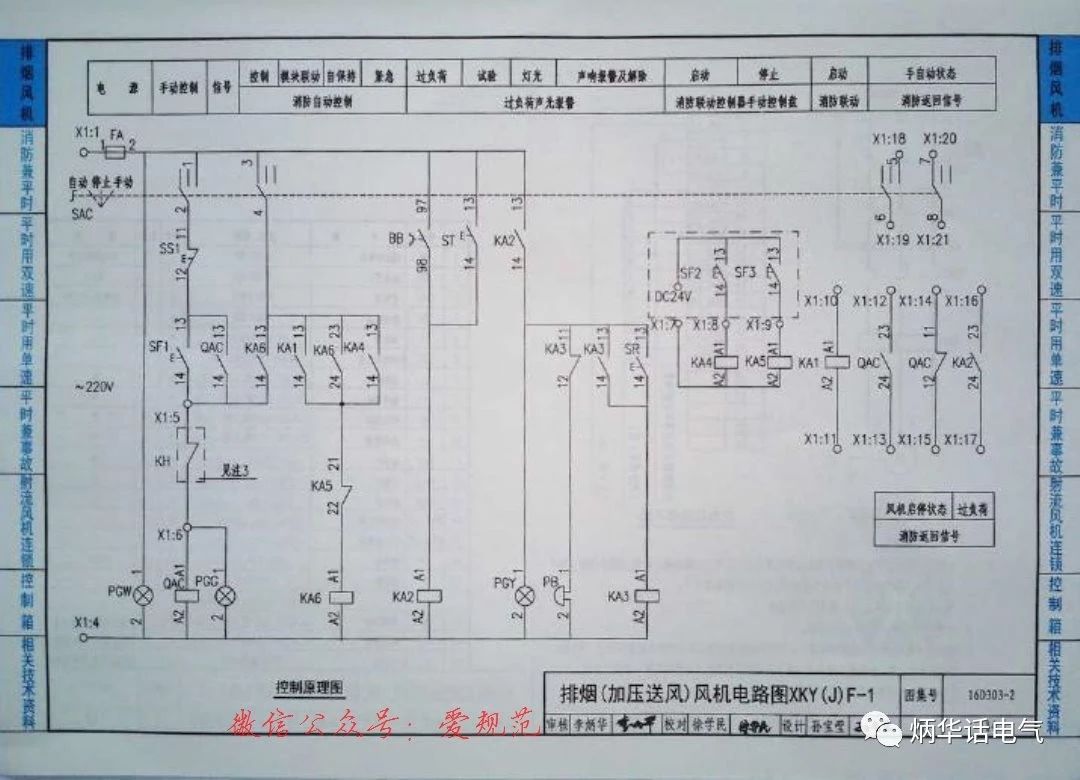

圖1 加壓送風機控制原理圖（XKYJF-1）
由上面分析可知，現行的國標圖集《常用風機控制電路圖》16D303-2中加壓風機控制完全滿足《建筑防煙排煙系統技術標準》GB 51251-2017第5.1.2條的規定，加壓風機控制不存在“陷阱”！
參考文章：
電氣專業會不會掉進別人設置的‘陷阱’里？，2018年8月7日；
解讀防排煙風機控制箱到消防控制室的芯線數量，2017年03月05日；
新圖集、新動向——《常用風機控制電路圖》16D303-2面世了！2016年09月07日；
揭開控制的奧秘！——接觸器如何實現對主回路的控制？2018年04月25日；
設有自動控制一定要有手動控制，2018年05月09日。
（未完待續?。?/span>
