關于體育場預制看臺板等電位聯結的討論

這個問題已經不新鮮，筆者曾經介紹過鳥巢預制看臺板等電位聯結的具體做法（點擊帶你進入“鳥巢”，了解看臺板的等電位聯結），得到了同行積極的反應。最近的一個項目就這個問題又引起了激烈地討論，于是，將該問題與行業專家進行交流、討論，概況如下：

1、非封閉的體育場看臺區域?qū)儆?/span>LPZ0區，視頂棚大小有的為LPZ0A，有的是LPZ0B區；

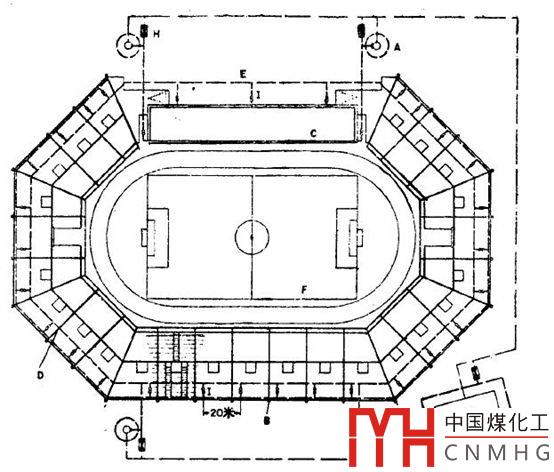

圖1非封閉的體育場看臺區域?qū)儆?/span>LPZ0區

2、LPZ0區在有雷擊的情況下比賽是不安全的。大一點的體育場，基本上足球場地內都有一大片屬于LPZ0A區，在打雷的情況下無法保證人員安全。

3、IEC62305-2010、歐洲相關標準給出了具體做法。行業專家還提供了慕尼黑奧林匹克體育場看臺、金屬欄桿等電位聯結的實例照片。

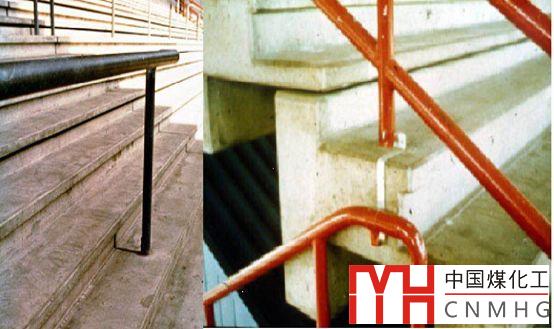

圖2 慕尼黑體育場等電位聯結實例

4、結構柱內鋼筋形成自然引下線，不僅沿外側柱子向下引流，內部柱子同樣有引流效果。當預制看臺板無法與柱子保持一定距離時，根據IEC62305-3:2010/ GBT 21714.3-2015 《雷電保護 第3部分 建筑物的物理?yè)p壞和生命危險》，應將預制看臺板內鋼筋與柱子內鋼筋可靠連接，并將看臺區域內的金屬扶手與此連接，以防止雷電流造成的反擊！

圖3當預制看臺板無法與柱子保持一定距離時，應將預制看臺板內鋼筋與柱子內鋼筋可靠連接

5、等電位聯結是需要的，但是等電位聯結對于雷電流這樣的沖擊波形有多少安全上的幫助，需要進一步研究。

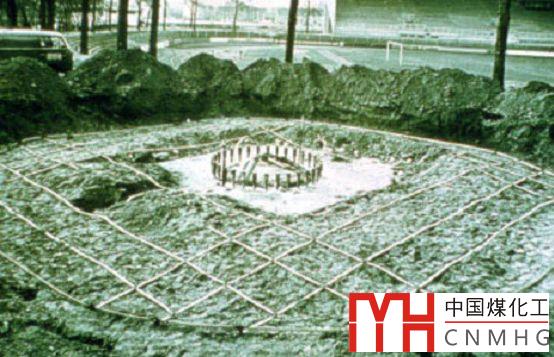

圖4 獨立燈桿基礎防雷接地及等電位實例

6、開闊區域金屬欄桿做接閃器，要做防雷等電位聯結。雷電流流過引下線處反擊，可局部采取等電位聯結或絕緣措施。

7、做等電位連接網格有必要，尤其是現場有較多金屬欄桿。利用混凝土鋼筋造價不會高，網格可5m～20m。

綜合專家的意見，從防雷等電位角度出發，預制看臺板內鋼筋作等電位聯結非常重要和必要的，符合《建筑物防雷設計規范》GB50057-2010、IEC 62305-2010、GB/T 21714-2015，對雷擊電磁脈沖防護、自然引下線引起的雷電反擊防護、減小接觸電壓和跨步電壓，保證人身安全起到重要的作用！
