體育照明案例分享——國家網球中心
國家網球中心場地照明設計
國家奧林匹克網球中心位于奧林匹克公園北部森林公園南區，用地約16.68公頃；建筑規模約25914m2；網球中心包括一個10000座的中心賽場，一個4000座的一號場地（C1賽場），一個2000座的二號場地（C2賽場），8個200座預賽場地，6塊訓練場地，共計17塊場地，屬特級體育建筑?，F(xiàn)在是中國網球公開賽的賽場。

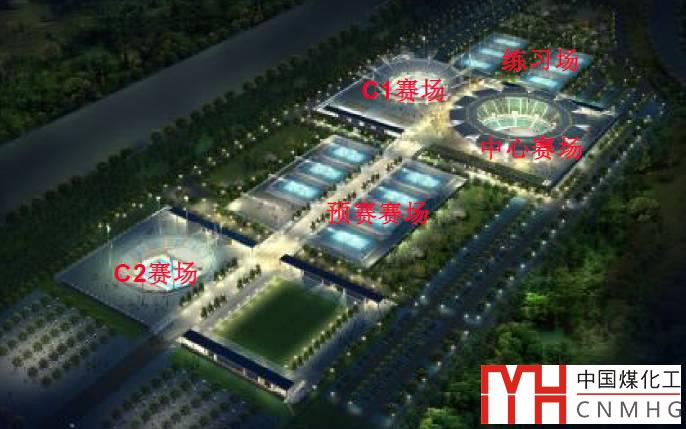

圖1 國家網球中心總平面圖
由于篇幅所限，下面主要介紹中心場地的照明設計。
1 布燈方式
中心賽場在奧運會期間作為網球比賽的決賽場地，要向全世界進行高清電視轉播，因此，場地照明主要參照奧運設計大綱的要求進行設計。中心賽場使用燈具情況如下：
比賽照明，1500W×124套燈具；應急照明，1500W×40套燈具；觀眾席照明，250W×28套燈具。
燈具在罩棚下馬道上安裝，馬道高度21米，距場地中心36米。

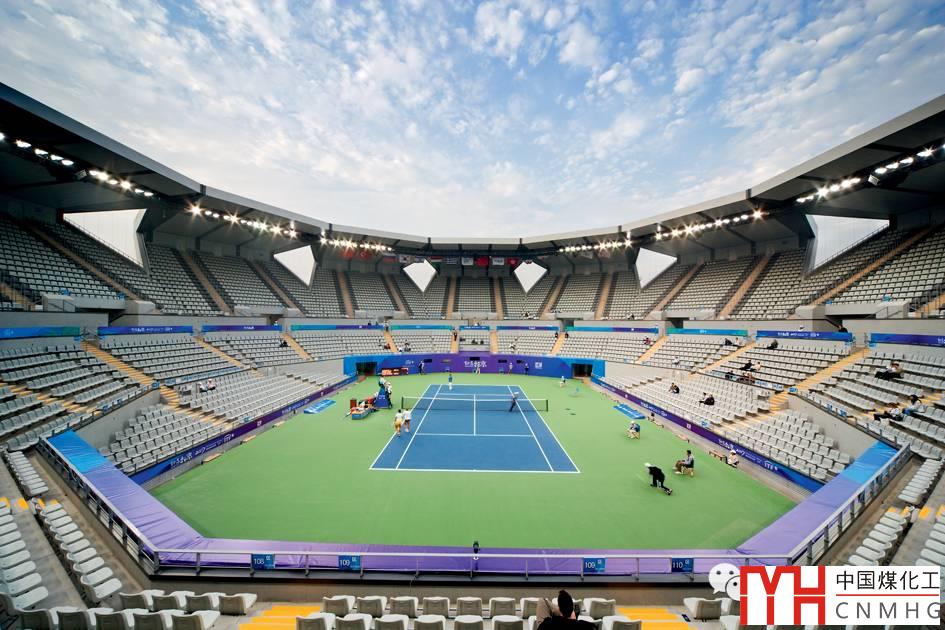

圖2 中心賽場實景

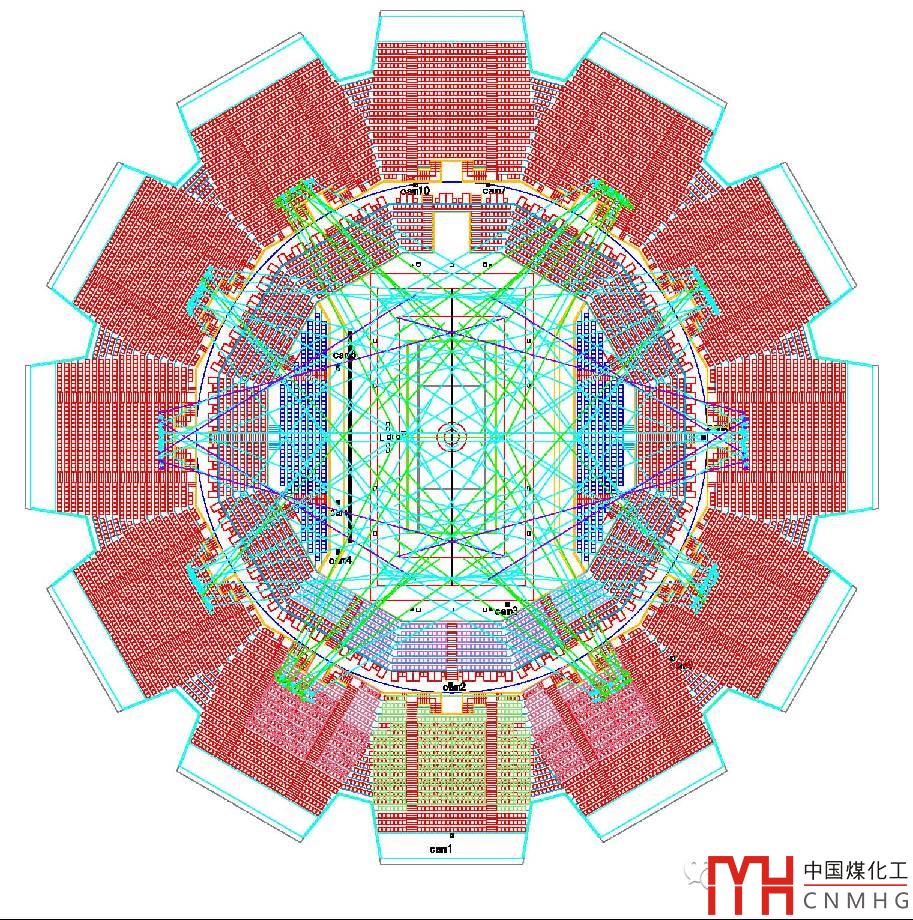

圖3 中心賽場照明布置圖
2 照明器具及計算結果
國家網球中心采用GE公司ULGC系列燈具，光源采用日本巖崎公司的M1000B系列單端金鹵燈。通過專業軟件計算，部分照明計算結果見表1。
表1 中心賽場HDTV模式標準及照明計算結果
|
開關模式 |
HDTV 高清晰轉播 |
||||||
|
計算結果 |
平均 |
最大 |
最小 |
U1 |
U2 |
梯度 |
結論 |
|
Avg(Lx) |
Max(Lx) |
Min(Lx) |
Min/Max |
Min/Avg |
UG(%) |
||
|
BOB標準 |
1400 |
0.7/0.6 |
0.8/0.7 |
≤20% |
|||
|
Eh_ppa |
2849 |
3037 |
2691 |
0.89 |
0.94 |
N.A. |
√ |
|
Eh_tpa |
2778 |
3032 |
2449 |
0.81 |
0.88 |
N.A. |
√ |
|
Ev_cam1_PPA |
1915 |
2151 |
1723 |
0.8 |
0.9 |
11 |
√ |
|
Ev_cam1_TPA |
1867 |
2147 |
1550 |
0.72 |
0.83 |
11 |
√ |
|
Ev_cam2_PPA |
1833 |
2044 |
1621 |
0.79 |
0.88 |
10 |
√ |
|
Ev_cam2_TPA |
1792 |
2042 |
1460 |
0.72 |
0.82 |
12 |
√ |
|
Ev_cam5_PPA |
1892 |
2186 |
1532 |
0.7 |
0.81 |
16 |
√ |
|
Ev_CAM5_TPA |
1875 |
2273 |
1438 |
0.63 |
0.77 |
18 |
√ |
|
Ev_cam6_PPA |
1892 |
2186 |
1532 |
0.7 |
0.81 |
16 |
√ |
|
Ev_cam6_TPA |
1875 |
2273 |
1438 |
0.63 |
0.77 |
18 |
√ |
|
Ev_CAM7_PPA |
1801 |
2035 |
1579 |
0.78 |
0.88 |
13 |
√ |
|
Ev_cam7_TPA |
1769 |
2024 |
1523 |
0.75 |
0.86 |
11 |
√ |
|
Ev_-X_TPA |
2127 |
2531 |
1725 |
0.68 |
0.81 |
N.A. |
√ |
|
Ev_+Y_TPA |
1822 |
2133 |
1477 |
0.69 |
0.81 |
N.A. |
√ |
|
Ev_-Y_TPA |
1822 |
2133 |
1477 |
0.69 |
0.81 |
N.A. |
√ |
|
Ev_+X_TPA |
2127 |
2531 |
1725 |
0.68 |
0.81 |
N.A. |
√ |
|
ARZ_CAM5_BASELINE |
2114 |
2187 |
1963 |
0.9 |
0.93 |
N.A. |
√ |
|
ARZ_SERVICELINE_left |
2034 |
2041 |
2027 |
0.99 |
1 |
N.A. |
√ |
|
ARZ_SERVICELINE_right |
2034 |
2041 |
2027 |
0.99 |
1 |
N.A. |
√ |
|
ARZ_CAM6_BASELINE |
2114 |
2187 |
1963 |
0.9 |
0.93 |
N.A. |
√ |
|
注: |
網格間距2m(UG4m)，水平照度計算高度0米，垂直照度計算高度1.5米 |
||||||
3 結論
國家網球中心的體育照明經過精心設計和計算，完全符合北京奧運會的要求，并在日后的世界第五大職業網球賽事的中國網球公開賽上發揮重要作用，并充分體現了“奧運三大理念”的成就。
