前面的文章我們介紹了S7通信協議（收藏 | 深入理解S7通信協議）及S7-200 Smart用于S7通信的指令（詳解S7-200 Smart的S7通信指令）。接下來的兩篇文章我們來介紹下如何在S7-1200和S7-200 Smart之間進行S7單邊通信。

首先我們來認識下本例程的硬件環境：

1. CPU1215C（S7-1200 PLC）；

2. CPU ST40（S7-200 Smart）；

3. 編程電腦PC及網絡交換機；

通信任務：

1. 采用S7單邊通信的方式，將S7-200 Smart ST40作為服務器（Server），將S7-1200 CPU1215C作為客戶端（Client）；

2. CPU 1215C 將通信數據區 DB1 中的100 個字節發送到 S7-200 SMART的V存儲區（VB0~VB99）。；

3. CPU1215C 讀取 S7-200 SMART中的V存儲區（VB100~VB199）的數據到S7-1200 的數據塊DB2 。

4. IP地址設置：CPU 1215C的IP地址為：192.168.0.10；CPU ST40的IP地址為：192.168.0.15；

本例程將CPU1215C作為客戶端（Client），僅需要在CPU1215C側進行編程和配置，CPU ST40要占用服務器的連接資源，不需要任何編程。

使用博途V13進行CPU1215C的配置和編程。

打開博途新建項目，選擇硬件CPU1215C并配置其IP地址，如下圖：

點擊【網絡視圖（Network view）】-【連接（connection）】，右鍵單擊CPU1215C，選擇【添加新的連接（Add new connection）】，如下圖：

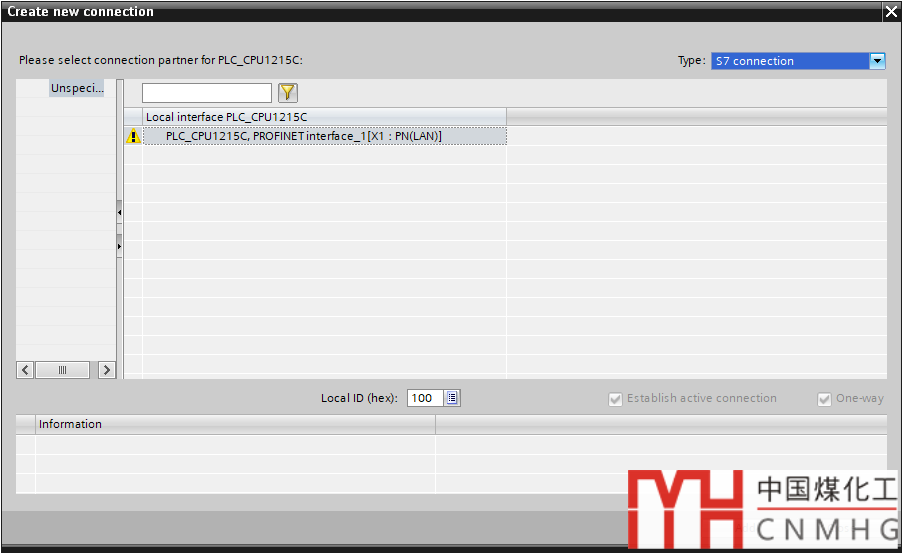

在彈出的對話框中，選擇【S7連接（S7 Connection）】，點擊【添加（Add）】，如下圖：

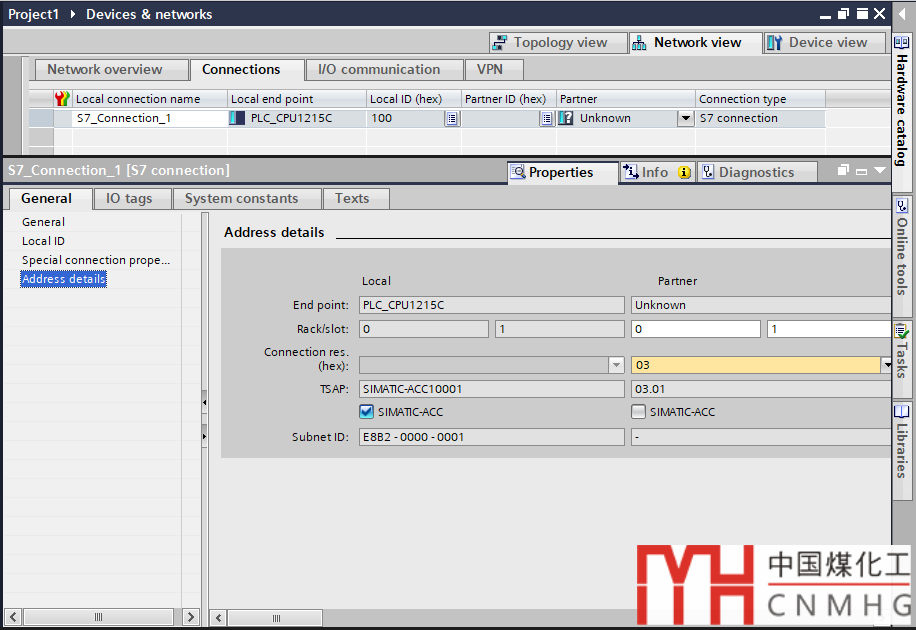

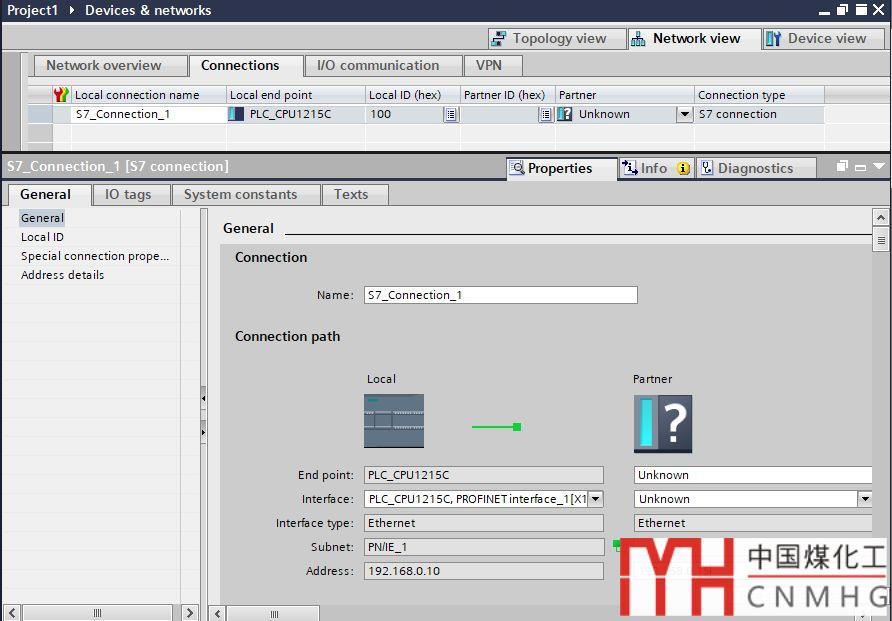

在新添加的S7連接的屬性中，對IP地址和Slot進行配置，如下圖：

好了，關于S7-1200與S7-200 Smart的S7通信的硬件部分就先介紹到這里，下一篇文章我們來介紹如何編程來實現兩者之間的數據交換。
